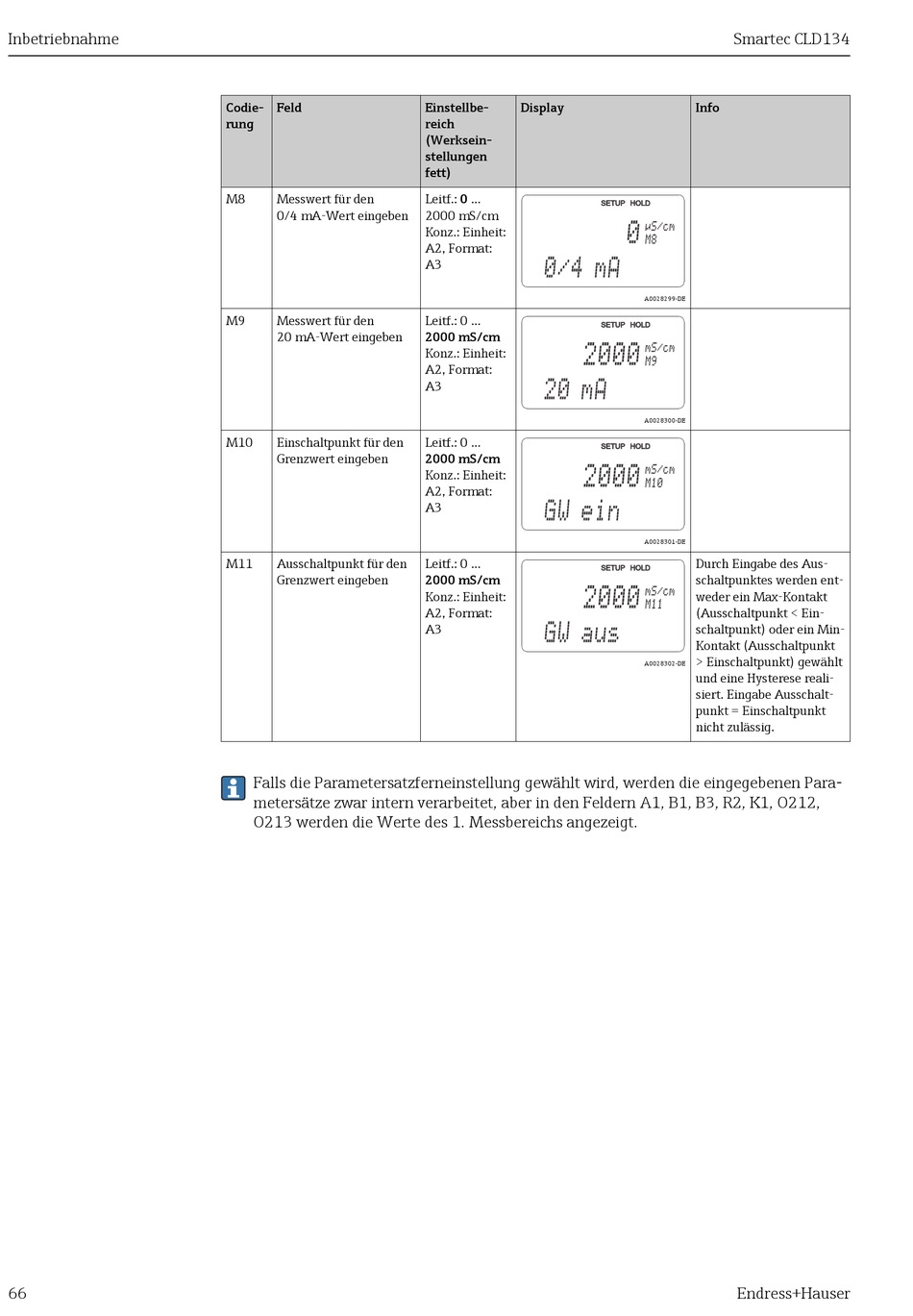

Endress+Hauser Smartec CLD134 Betriebsanleitung Seite 66

Inbetriebnahme
66
Codie- Feld
rung
M8 Messwert für den
0/4 mA-Wert eingeben
M9 Messwert für den
20 mA-Wert eingeben
M10 Einschaltpunkt für den
Grenzwert eingeben
M11 Ausschaltpunkt für den
Grenzwert eingeben
Falls die Parametersatzferneinstellung gewählt wird, werden die eingegebenen Para-
metersätze zwar intern verarbeitet, aber in den Feldern A1, B1, B3, R2, K1, O212,
O213 werden die Werte des 1. Messbereichs angezeigt.
Einstellbe- Display
reich
(Werksein-
stellungen
fett)
Leitf.: 0 ...
2000 mS/cm
Konz.: Einheit:
A2, Format:
A3 0/4 mA
Leitf.: 0 ...
2000 mS/cm
2000
Konz.: Einheit:
A2, Format:
A3
20 mA
Leitf.: 0 ...
2000 mS/cm
2000
Konz.: Einheit:
A2, Format:
A3 GW ein
Leitf.: 0 ...
2000 mS/cm
2000
Konz.: Einheit:
A2, Format:
A3
GW aus
Smartec CLD134
Info
0
µS/cm
M8
A0028299-DE
mS/cm
M9
A0028300-DE
mS/cm
M10
A0028301-DE
Durch Eingabe des Aus-
schaltpunktes werden ent-
mS/cm
weder ein Max-Kontakt
M11
(Ausschaltpunkt < Ein-
schaltpunkt) oder ein Min-
Kontakt (Ausschaltpunkt
> Einschaltpunkt) gewählt
A0028302-DE
und eine Hysterese reali-
siert. Eingabe Ausschalt-
punkt = Einschaltpunkt
nicht zulässig.
