Levelflex FMP53
Endress+Hauser

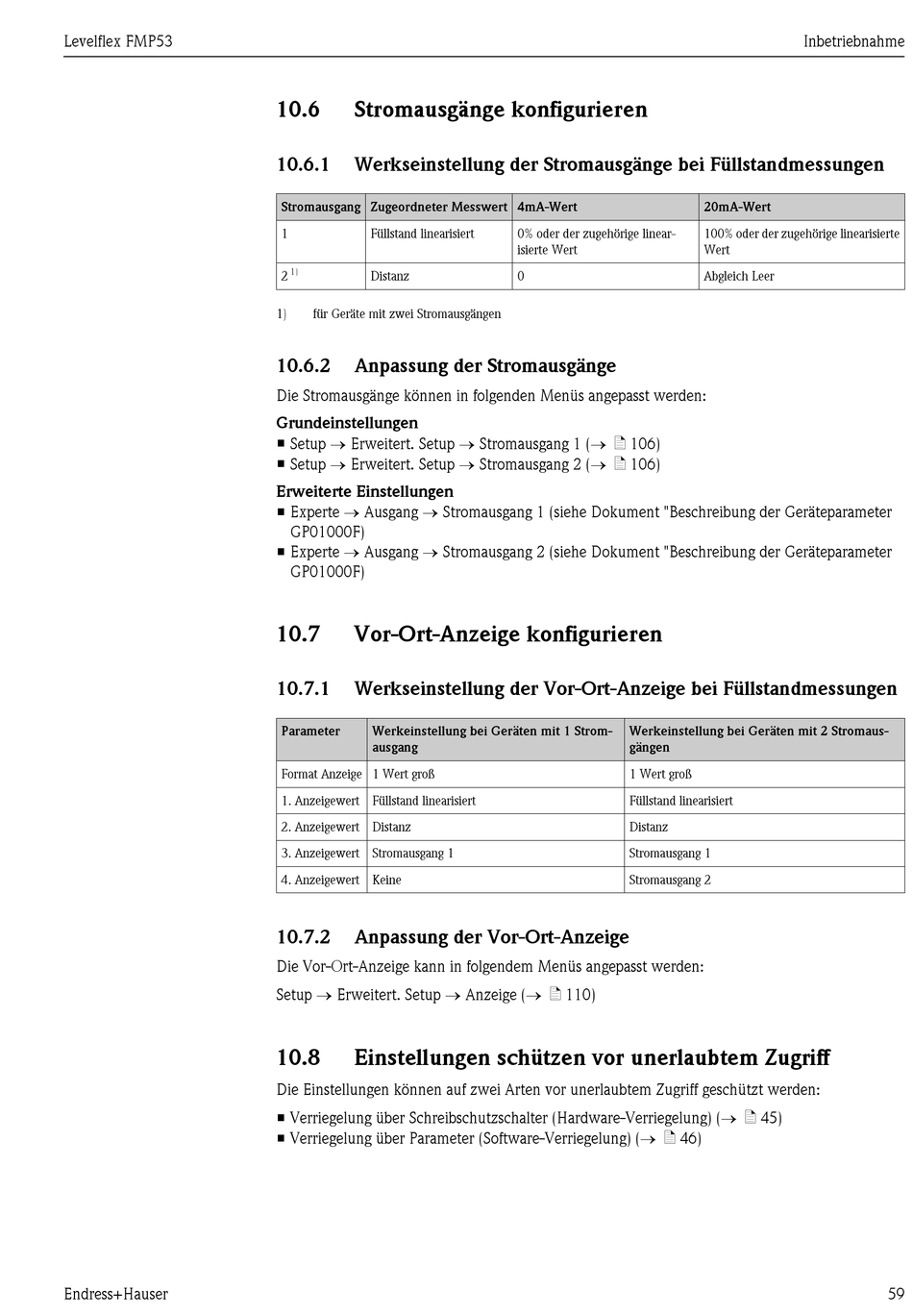

10.6 Stromausgänge konfigurieren
10.6.1 Werkseinstellung der Stromausgänge bei Füllstandmessungen
Stromausgang Zugeordneter Messwert 4mA-Wert
1 Füllstand linearisiert
1)
2 Distanz
1) für Geräte mit zwei Stromausgängen
10.6.2 Anpassung der Stromausgänge
Die Stromausgänge können in folgenden Menüs angepasst werden:
Grundeinstellungen
• Setup ® Erweitert. Setup ® Stromausgang 1 (® ä 106)
• Setup ® Erweitert. Setup ® Stromausgang 2 (® ä 106)
Erweiterte Einstellungen
• Experte ® Ausgang ® Stromausgang 1 (siehe Dokument "Beschreibung der Geräteparameter
GP01000F)
• Experte ® Ausgang ® Stromausgang 2 (siehe Dokument "Beschreibung der Geräteparameter
GP01000F)
10.7

Vor-Ort-Anzeige konfigurieren

10.7.1 Werkseinstellung der Vor-Ort-Anzeige bei Füllstandmessungen
Parameter Werkeinstellung bei Geräten mit 1 Strom-
ausgang
Format Anzeige 1 Wert groß
1. Anzeigewert Füllstand linearisiert
2. Anzeigewert Distanz
3. Anzeigewert Stromausgang 1
4. Anzeigewert Keine
10.7.2

Anpassung der Vor-Ort-Anzeige

Die Vor-Ort-Anzeige kann in folgendem Menüs angepasst werden:
Setup ® Erweitert. Setup ® Anzeige (® ä 110)
10.8 Einstellungen schützen vor unerlaubtem Zugriff
Die Einstellungen können auf zwei Arten vor unerlaubtem Zugriff geschützt werden:
• Verriegelung über Schreibschutzschalter (Hardware-Verriegelung) (® ä 45)
• Verriegelung über Parameter (Software-Verriegelung) (® ä 46)
0% oder der zugehörige linear-
isierte Wert
0
Werkeinstellung bei Geräten mit 2 Stromaus-
gängen
1 Wert groß
Füllstand linearisiert
Distanz
Stromausgang 1
Stromausgang 2
Inbetriebnahme
20mA-Wert
100% oder der zugehörige linearisierte
Wert
Abgleich Leer
59
