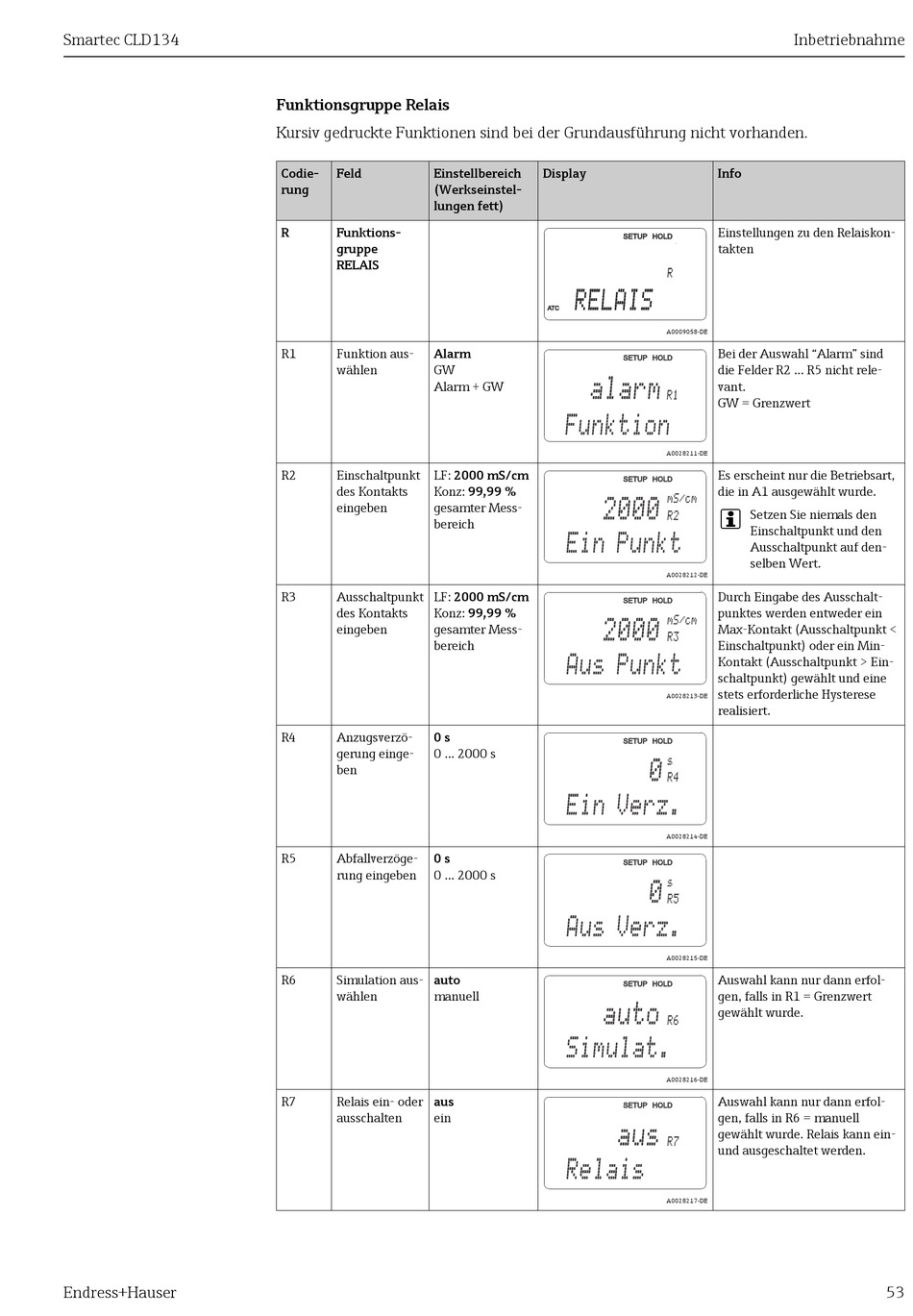

Funktionsgruppe Relais
Kursiv gedruckte Funktionen sind bei der Grundausführung nicht vorhanden.
Codie- Feld Einstellbereich
rung (Werkseinstel-
lungen fett)
R Funktions-
gruppe
RELAIS
R1 Funktion aus- Alarm
wählen GW
Alarm + GW
R2 Einschaltpunkt LF: 2000 mS/cm
des Kontakts Konz: 99,99 %
eingeben gesamter Mess-
bereich
R3 Ausschaltpunkt LF: 2000 mS/cm
des Kontakts Konz: 99,99 %
eingeben gesamter Mess-
bereich
R4 Anzugsverzö- 0 s
gerung einge- 0 ... 2000 s
ben
R5 Abfallverzöge- 0 s
rung eingeben 0 ... 2000 s
R6 Simulation aus- auto
wählen manuell
R7 Relais ein- oder aus
ausschalten ein
Display
R
RELAIS RELAIS
A0009058-DE
alarm
R1
Funktion
A0028211-DE
mS/cm
2000
R2
Ein Punkt
A0028212-DE
mS/cm
2000
R3
Aus Punkt
A0028213-DE
s
0
R4
Ein Verz.
A0028214-DE
s
0
R5
Aus Verz.
A0028215-DE
auto
R6
Simulat.
A0028216-DE
aus
R7
Relais
A0028217-DE
Inbetriebnahme
Info
Einstellungen zu den Relaiskon-
takten
Bei der Auswahl "Alarm" sind
die Felder R2 ... R5 nicht rele-
vant.
GW = Grenzwert
Es erscheint nur die Betriebsart,
die in A1 ausgewählt wurde.

Setzen Sie niemals den
Einschaltpunkt und den
Ausschaltpunkt auf den-
selben Wert.
Durch Eingabe des Ausschalt-
punktes werden entweder ein
Max-Kontakt (Ausschaltpunkt <
Einschaltpunkt) oder ein Min-
Kontakt (Ausschaltpunkt > Ein-
schaltpunkt) gewählt und eine
stets erforderliche Hysterese
realisiert.
Auswahl kann nur dann erfol-
gen, falls in R1 = Grenzwert
gewählt wurde.
Auswahl kann nur dann erfol-
gen, falls in R6 = manuell
gewählt wurde. Relais kann ein-
und ausgeschaltet werden.
