Mastmontage des Messumformers
Für die Befestigung des CLD134 an horizontalen und vertikalen Masten oder Rohren
(max. Ø 60 mm (2,36") benötigen Sie einen Mastmontagesatz. Dieser ist als Zubehör
erhältlich (siehe Kapitel "Zubehör").

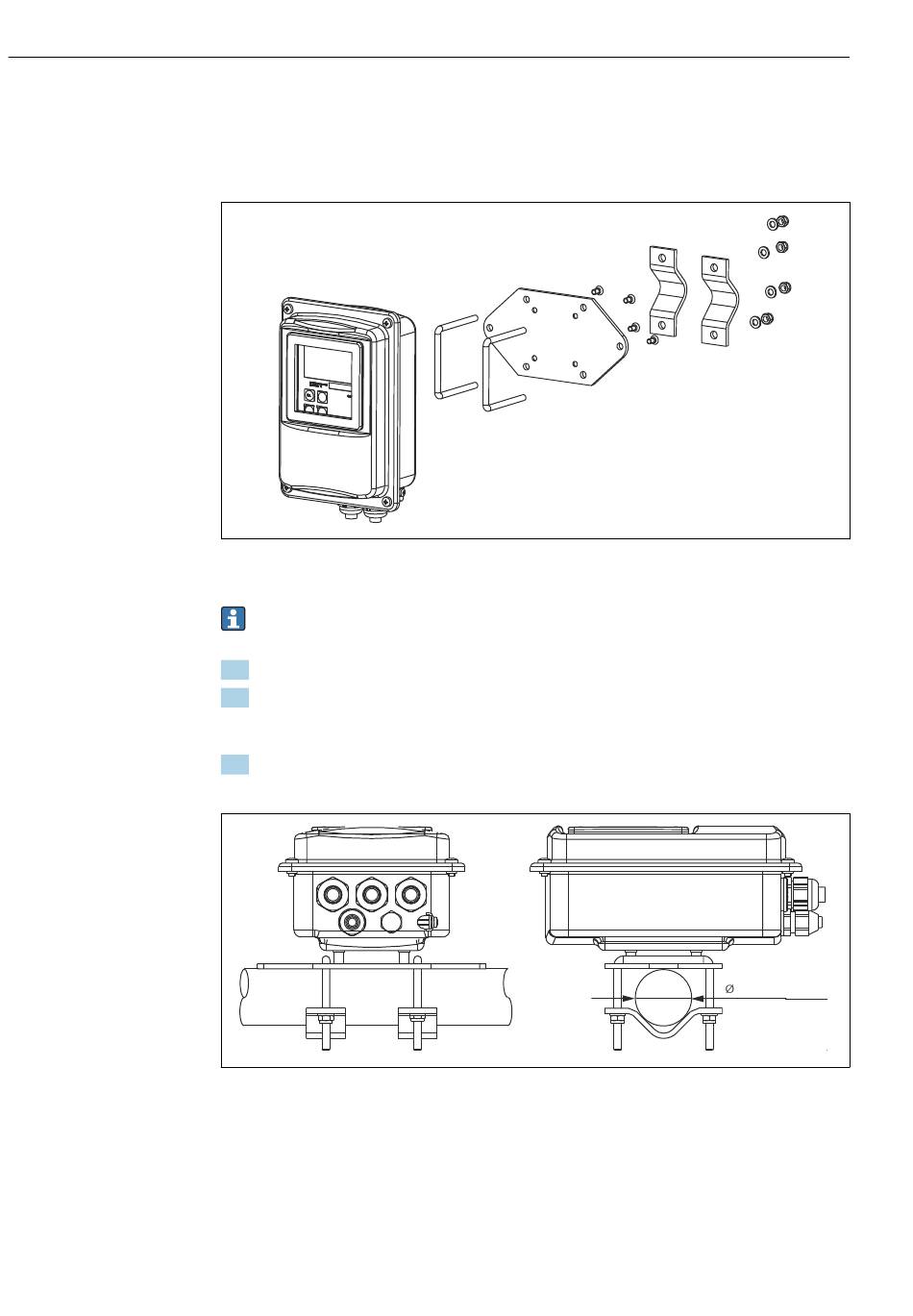

 14 Montagesatz für Mastmontage CLD134 Getrenntausführung
Kürzen Sie die Gewinde so stark wie möglich, wenn Sie den Messumformer in hygie-
nisch anspruchsvollen Bereichen einsetzen!
1. Schrauben Sie die vormontierte Montageplatte ab.
2. Führen Sie die Halterungsstangen des Montagesatzes durch die vorgebohrten Öff-
nungen der Montageplatte und schrauben Sie die Montageplatte wieder auf den
Messumformer.
3. Befestigen Sie die Halterung mit Smartec mittels der Schelle am Mast oder Rohr
(→  24).
 15 Mastmontage CLD134 Getrenntausführung
Smartec CLD134
A0004902
max. 60 / 2.36
