6.4

Konfiguration

6.4.1 Zwei Stromausgänge: aktiv/passiv
Die Konfiguration der Stromausgänge als "aktiv" oder "passiv" erfolgt über verschiedene
Steckbrücken auf der I/O-Platine bzw. auf dem Strom-Submodul.
Achtung!
Die Konfiguration der Stromausgänge als "aktiv" oder "passiv" ist nur bei nicht-Ex i I/O Platinen
möglich. Ex i I/O Platinen sind festverdrahtet als "aktiv" oder "passiv", vgl. Tabelle  ä 29
Warnung!
Stromschlaggefahr! Offenliegende Bauteile mit berührungsgefährlicher Spannung. Vergewissern Sie
sich, dass die Energieversorgung ausgeschaltet ist, bevor Sie die Elektronikraumabdeckung entfer-
nen.
1. Energieversorgung ausschalten
I/O-Platine ausbauen  ä 96
2.
Steckbrücken positionieren  å 40
3.
"
Achtung!
– Zerstörungsgefahr von Messgeräten! Beachten Sie die in der Abbildung angegeben Positio-
nen der Steckbrücken genau. Falsch gesteckte Brücken können zu Überströmen führen und
damit das Messgerät selber oder extern angeschlossene Geräte zerstören!
– Beachten Sie, dass die Positionierung des Strom-Submoduls auf der I/O-Platine, je nach
Bestellvariante, unterschiedlich sein kann und damit auch die Klemmenbelegung im
Anschlussraum des Messumformers  ä 29.
4. Der Einbau der I/O-Platine erfolgt in umgekehrter Reihenfolge.
O U
T /
P U
I N
O U
T /
P U
I N
O U
T /
P U
I N

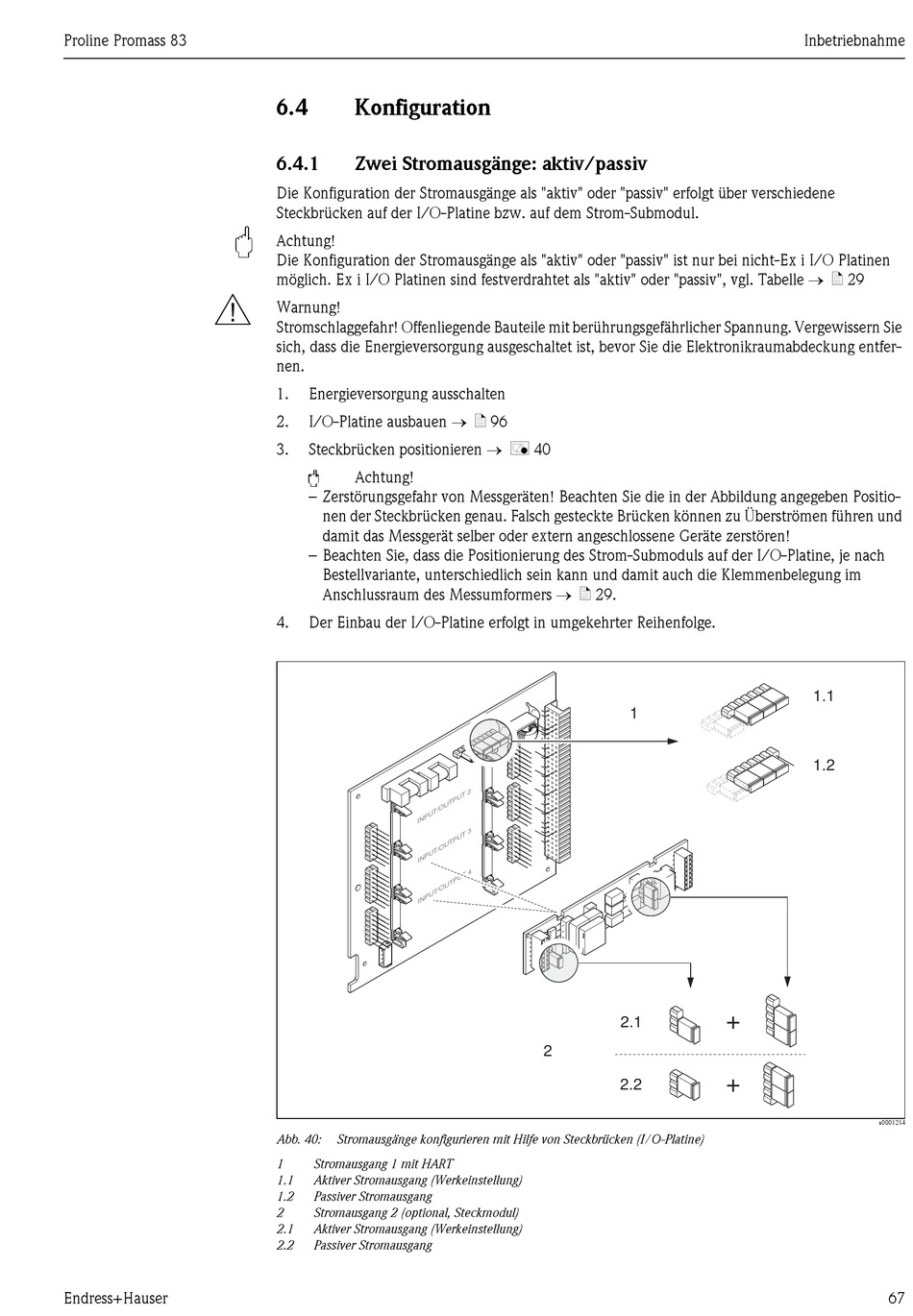

Abb. 40: Stromausgänge konfigurieren mit Hilfe von Steckbrücken (I/O-Platine)
1 Stromausgang 1 mit HART
1.1 Aktiver Stromausgang (Werkeinstellung)
1.2 Passiver Stromausgang
2 Stromausgang 2 (optional, Steckmodul)
2.1 Aktiver Stromausgang (Werkeinstellung)
2.2 Passiver Stromausgang
2
U T
T P
3
U T
T P
4
U T
T P
2.1
2
2.2
1
+
+
Inbetriebnahme
1.1
1.2
a0001214
