Elektrischer Anschluss
32
5.1.5

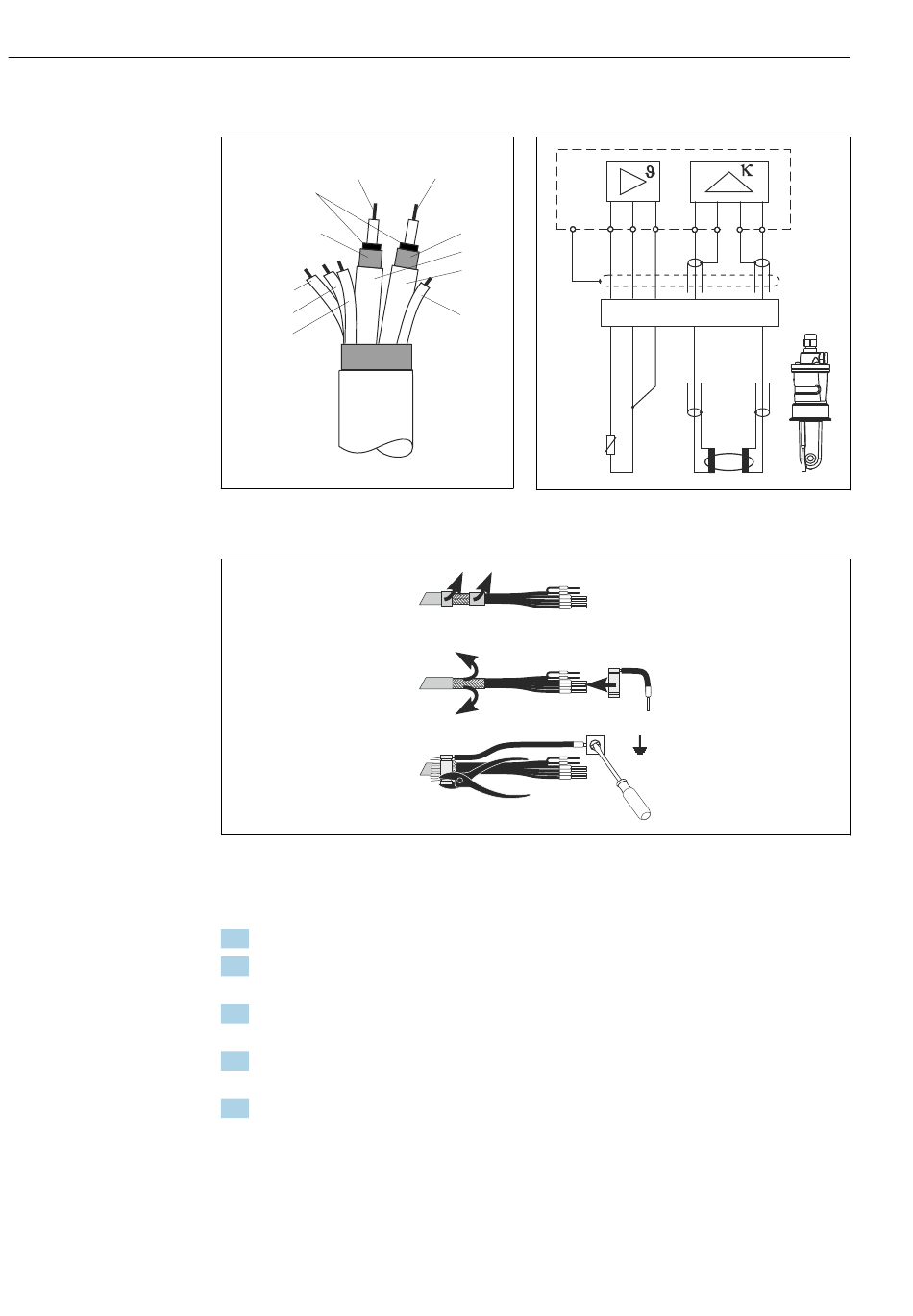

Aufbau und Konfektionierung des Messkabels
Halbleiter
(84)
Abschirmung
Schirm
(15)
GN (11)
WH (12)
YE (13)
 23
Aufbau des Sensorkabels
 25
Schirmanschluss CLK6
Montieren Sie das konfektionierte Spezialmesskabel wie dargestellt:
1. Führen Sie das Kabel durch eine Kabelverschraubung in den Anschlussraum.
2. Legen Sie etwa 3 cm des Abschirmgeflechts frei und stülpen Sie es nach außen über
die Kabelisolierung.
3. Führen Sie den Quetschring des beiliegenden Schirmanschluss über das vorbereitete
Abschirmgeflecht und ziehen Sie den Ring mit einer Zange zusammen.
4. Schließen Sie die Litze des Schirmanschlusses an die mit dem Erdungssymbol
bezeichnete Klemme an.
5. Stellen Sie die restlichen Verbindungen her wie im Anschlussplan beschrieben. Zie-
hen Sie abschließend die Kabelverschraubung fest.
(83)
Schirm
11
S
(16)
GN WH YE
WH
RD
BN
(nicht belegt)
J
A0027807-DE
 24
Elektrischer Anschluss des Sensors CLS54 bei
getrennter Ausführung
Smartec CLD134
12
13
83
16 15 84
BU
RD
RD
BU
RD
WH
CLS54
GY
S /
Endress+Hauser
A0004906
A0027808
