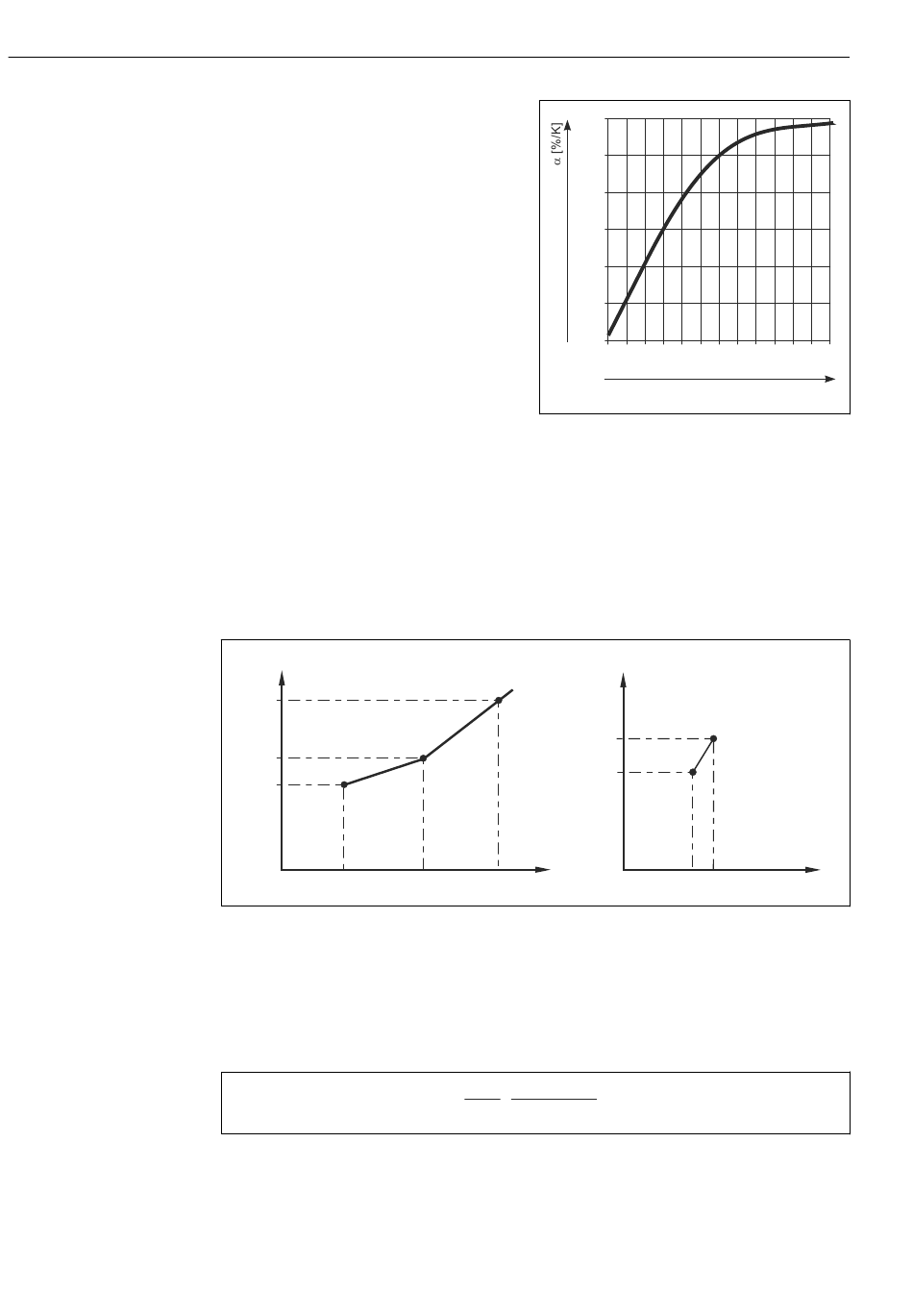

NaCl-Kompensation
Bei der NaCl-Kompensation (nach IEC 60746) ist
eine feste nichtlineare Kurve hinterlegt, die den
Zusammenhang zwischen Temperaturkoeffizient
und Temperatur festlegt. Diese Kurve gilt für geringe
Konzentrationen bis ca. 5 % NaCl.
Temperaturkompensation mit Tabelle
Bei Geräten mit Plus-Paket kann eine Tabelle mit Temperaturkoeffizienten α in Abhängig-
keit von der Temperatur eingegeben werden. Für die Verwendung der Funktion Alphata-
belle zur Temperaturkompensation werden die folgenden Leitfähigkeitsdaten des zu
vermessenden Prozessmediums benötigt:
Wertepaare aus Temperatur T und Leitfähigkeit κ mit:
• κ(T0) für die Referenztemperatur T
• κ(T) für die Temperaturen, die im Prozess auftreten
k
k
1
k( ) T
0
k
2
T
1
 35 Ermittlung des Temperaturkoeffizienten
A Benötigte Daten
B Berechnete α-Werte
Für die in Ihrem Prozess relevanten Temperaturen errechnen Sie mit folgender Formel die
α-Werte.
Geben Sie die so erhaltenen α-T-Wertepaare in die Felder T4 und T5 der Funktionsgruppe
ALPHA-TABELLE ein .
 34
0
A
T T T
0 2
(T) - (T )
100%
k k
.
a =
k(T ) T - T
0
0
