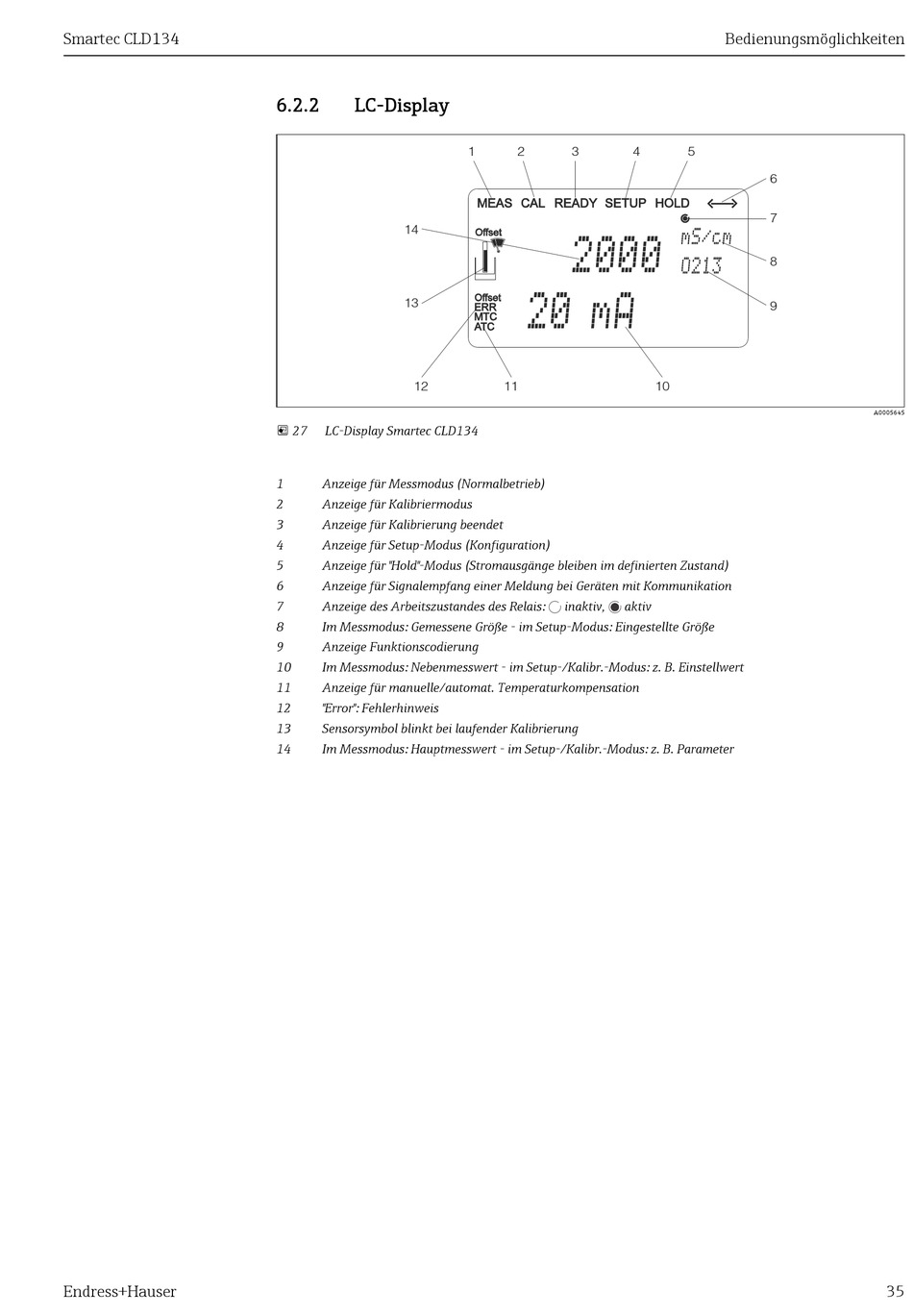

6.2.2 LC-Display
14
13
12
 27 LC-Display Smartec CLD134
1 Anzeige für Messmodus (Normalbetrieb)
2 Anzeige für Kalibriermodus
3 Anzeige für Kalibrierung beendet
4 Anzeige für Setup-Modus (Konfiguration)
5 Anzeige für "Hold"-Modus (Stromausgänge bleiben im definierten Zustand)
6 Anzeige für Signalempfang einer Meldung bei Geräten mit Kommunikation
7 Anzeige des Arbeitszustandes des Relais:
8 Im Messmodus: Gemessene Größe - im Setup-Modus: Eingestellte Größe
9 Anzeige Funktionscodierung
10 Im Messmodus: Nebenmesswert - im Setup-/Kalibr.-Modus: z. B. Einstellwert
11 Anzeige für manuelle/automat. Temperaturkompensation
12 "Error": Fehlerhinweis
13 Sensorsymbol blinkt bei laufender Kalibrierung
14 Im Messmodus: Hauptmesswert - im Setup-/Kalibr.-Modus: z. B. Parameter
1 2 3 4
2000
20 mA
11
inaktiv, aktiv
Bedienungsmöglichkeiten
5
6
7
mS/cm
8
O213
9
10
A0005645
