Smartec CLD134
Endress+Hauser
4.4.2 Einbau CLD134 Kompaktausführung bzw. Sensor CLS54 für
Getrenntausführung
Führen Sie vor dem Einbau der Kompaktausführung bzw. des Sensors ein Air set
durch und kalibrieren Sie den Sensor.
Montieren Sie die Kompaktausführung bzw. den Sensor CLS54 über den Prozessanschluss
(je nach Bestellversion) direkt an einen Rohr- oder Behälterstutzen.
1. Richten Sie Smartec CLD134 bzw. den Sensor beim Einbau so aus, dass die Durch-
flussöffnung des Sensors in Strömungsrichtung vom Medium durchflossen wird. Nut-
zen Sie zur Ausrichtung den Orientierungspfeil am Zwischenstück.
2. Ziehen Sie den Flansch fest.
• Wählen Sie die Einbautiefe des Sensors in das Medium so, dass der Spulenkörper
vollständig benetzt ist.
• Beachten Sie die Hinweise zum Wandabstand im Kapitel "Einbaubedingungen".
• Beachten Sie die Grenzen für Mediums- und Umgebungstemperatur beim Einsatz
des Kompaktgerätes (siehe Kapitel "Technische Daten").
Sensorausrichtung im Kompaktgerät
Der Sensor im Kompaktgerät muss entsprechend der Strömungsrichtung ausgerichtet wer-
den.
Wenn Sie die Ausrichtung des Sensors im Kompaktgerät im Verhältnis zum Messumfor-
mergehäuse ändern möchten, gehen Sie folgendermaßen vor:
1. Schrauben Sie den Gehäusedeckel ab.
2. Lösen Sie die Schrauben der Elektronikbox und nehmen Sie die Box vorsichtig aus
dem Gehäuse.
3. Lösen Sie die drei Sensor-Befestigungsschrauben, bis sich der Sensor drehen lässt.
4. Richten Sie den Sensor aus und ziehen Sie die Schrauben wieder an. Achten Sie
darauf, das max. Drehmoment von 1,5 Nm nicht zu überschreiten!
5. Bauen Sie das Messumformergehäuse in umgekehrter Reihenfolge wieder zusam-
men.
Die genauen Positionen der Elektronikbox und der Sensorschrauben finden Sie in der
Explosionszeichnung im Kapitel "Störungsbehebung".

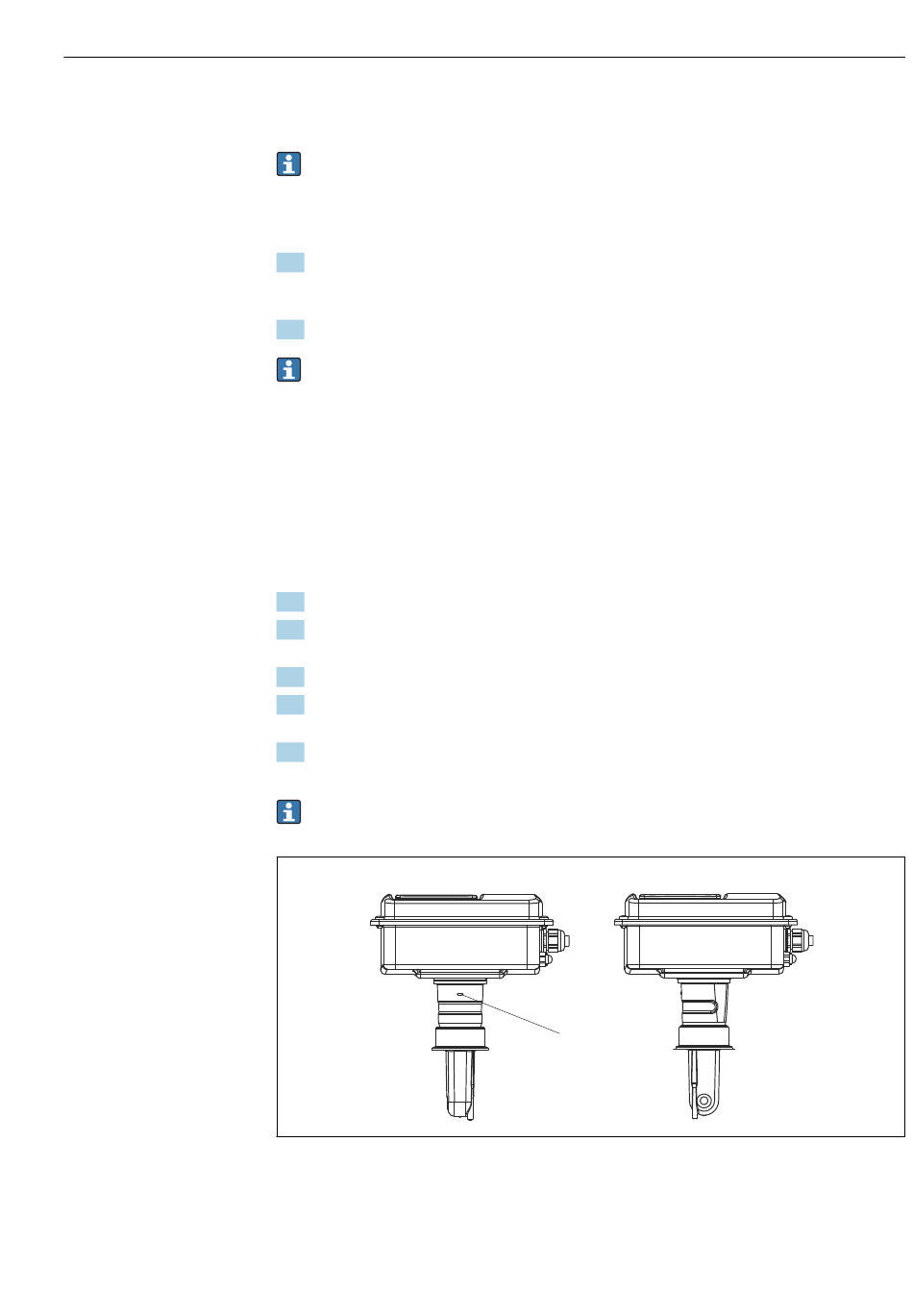

 16 Sensorausrichtung im Messumformergehäuse
A Standardausrichtung
B Ausrichtung um 90° gedreht
1 Orientierungspfeil am Zwischenstück
A
1
Montage
B
A0005635
