Inbetriebnahme
52
7.4.6 Relaiskonfiguration
Bei Geräten mit Parametersatzferneinstellung gibt es insgesamt drei Möglichkeiten zur
Konfigurierung des Relais (Auswahl in Feld R1):
• Alarm
Das Relais schließt den Kontakt 41/42 (stromloser, sicherer Zustand), sobald eine
Alarmmeldung auftritt und die Einstellung in der Spalte "Alarmkontakt" auf "ja" gesetzt
ist. Diese Einstellungen können kundenspezifisch verändert werden (Feld F5 ff).
• Grenzwert
Das Relais schließt den Kontakt 42/43 nur dann, wenn einer der eingestellten Grenz-
werte überoder unterschritten wird (→  37), nicht jedoch bei Alarmmeldung.
• Alarm + Grenzwert
Das Relais schließt den Kontakt 41/42 bei einer Alarmmeldung. Bei einer Grenzwert-
überschreitung schließt das Relais diesen Kontakt nur, wenn Fehler E067 bei Relaiszu-
ordnung (Feld F6) auf "ja" gesetzt wird.
Zur Verdeutlichung der Kontaktzustände des Relais können die Schaltzustände aus
→  37 entnommen werden.
• Bei steigenden Messwerten (Maximum-Funktion) geht das Relais ab t2 nach Über-
schreiten des Einschaltpunktes (t1) und Verstreichen der Anzugsverzögerung (t2 – t1)
in den Alarmzustand (Grenzwert überschritten).
• Bei rückläufigen Messwerten geht das Relais bei Unterschreiten des Ausschaltpunktes
und nach Verstreichen der Abfallverzögerung (t4 -t3) wieder in den Normalzustand.
• Wenn Anzugs- und Abfallverzögerung auf 0 s gesetzt werden, sind die Ein- und Aus-
schaltpunkte auch Schaltpunkte der Kontakte. Gleiche Einstellungen können analog zur
Maximum-Funktion auch für eine Minimum-Funktion getroffen werden.
1
2
2
1

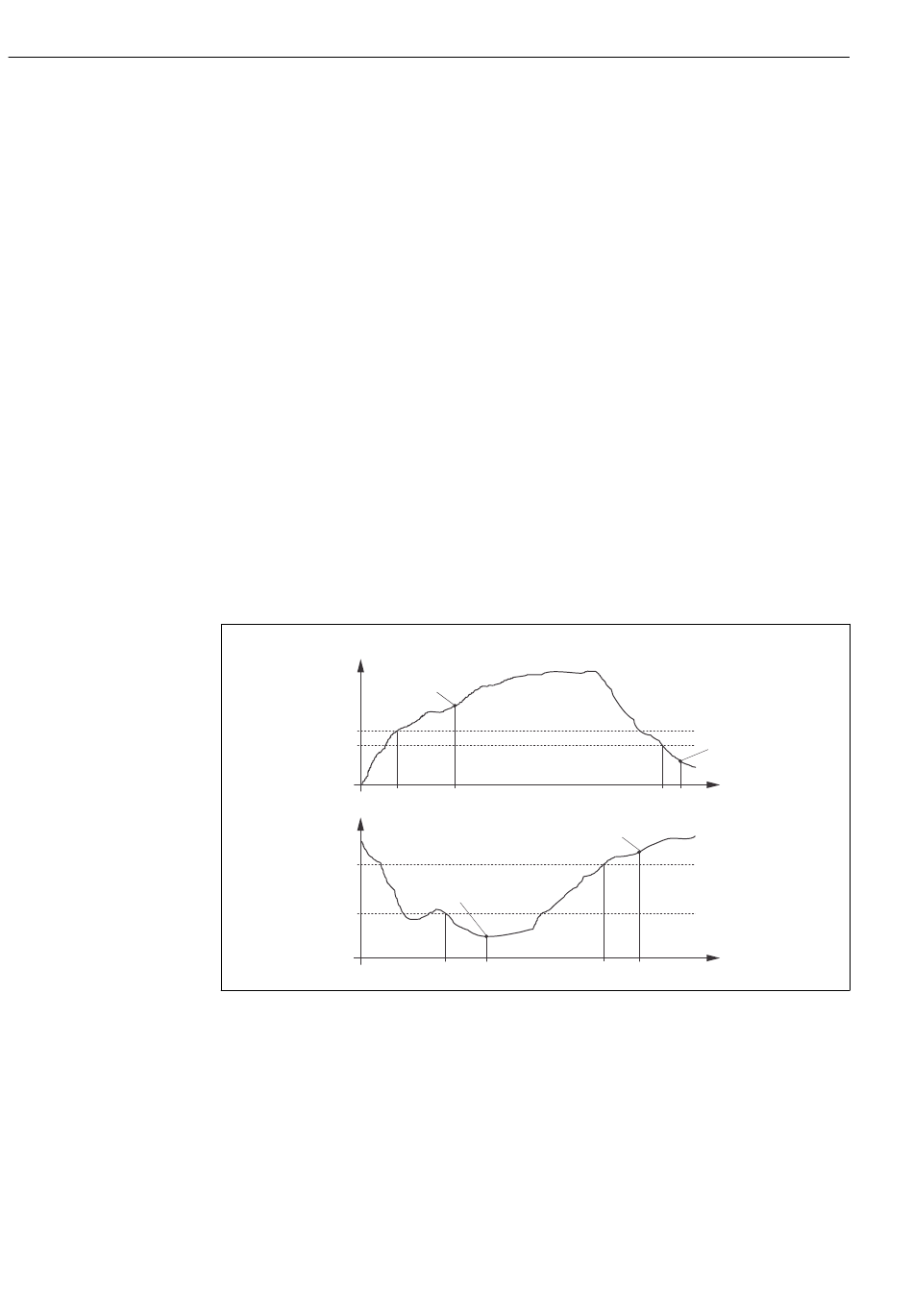

 37 Zusammenhang zwischen Ein- und Ausschaltpunkten sowie Anzugs- und Abfallverzögerungen
A Einschaltpunkt > Ausschaltpunkt: Max.-Funktion
B Einschaltpunkt < Ausschaltpunkt: Min.-Funktion
1 Einschaltpunkt
2 Ausschaltpunkt
3 Kontakt EIN
4 Kontakt AUS
A
3
t t
1 2
B
3
t t
1 2
Smartec CLD134
4
t t t
3 4
4
t t t
3 4
