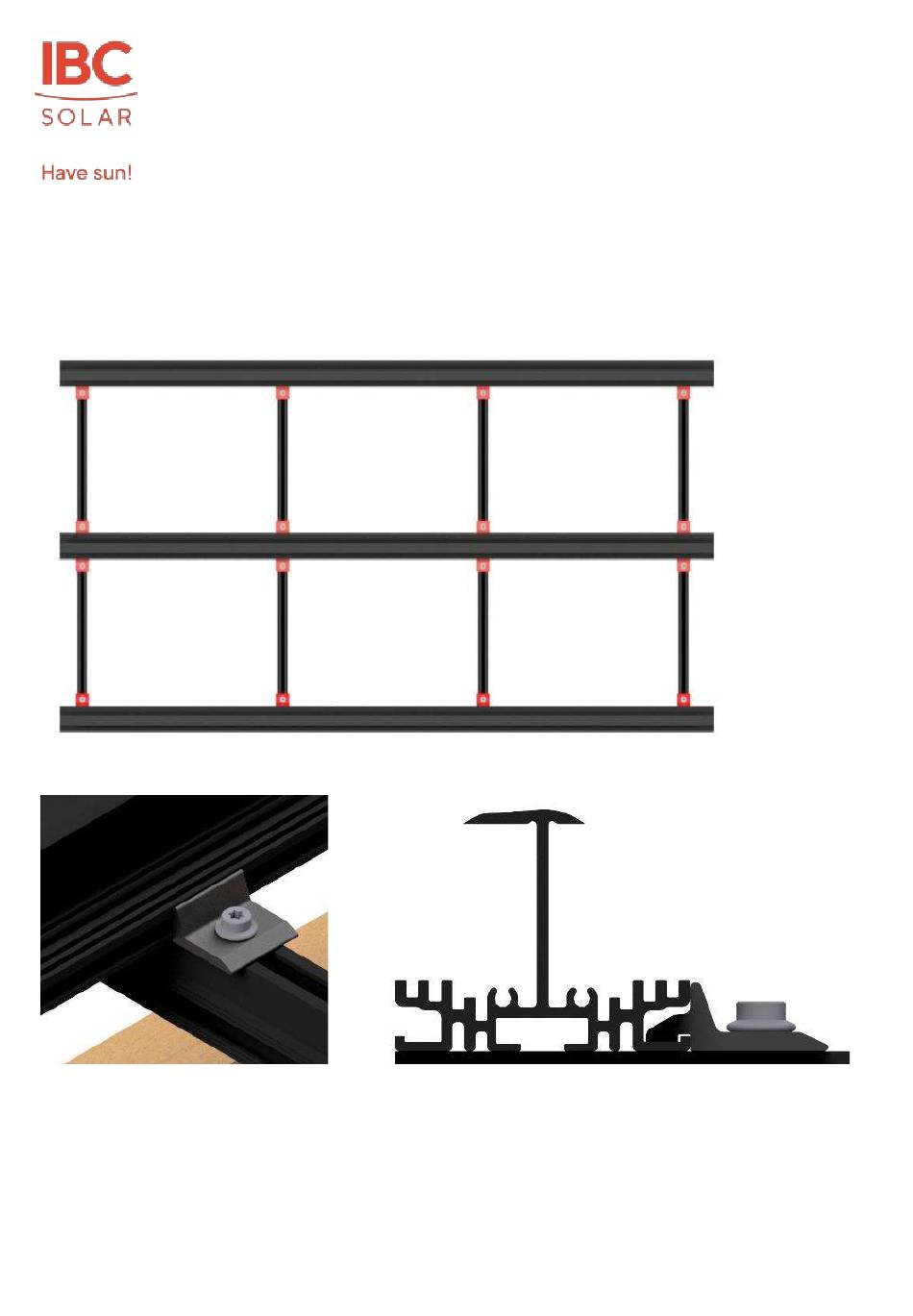

Abbildung 155 Positionen Verbinder 2-Lagig; Abbildung 156 Verbinder 2-Lagig; Abbildung 157 Seitenansicht Verbinder 2-Lagig - IBC Solar TopFix 200 Montageanleitung

Schritt 5 Verbinder 2-lagig
• Der Verbinder 2-lagig wird an der obersten und untersten Einlegeschiene nur auf der Innenseite montiert. Alle weiteren
Einlegeschienen müssen beidseitig verbunden werden.

Abbildung 155 Positionen Verbinder 2-lagig

Abbildung 156 Verbinder 2-lagig

Version: 23.01

Abbildung 157 Seitenansicht Verbinder 2-lagig

Stand: 01/2023 Seite 88 von 119
