Abbildung 130 Ak Adapter 30-40 Mm Mit Mittelklemme G5 Und Kombi-Clip (Rot); Abbildung 131 Ak Adapter 30-40 Mm Rahmenhöhen - IBC Solar TopFix 200 Montageanleitung

Vorschau ausblenden Andere Handbücher für TopFix 200:
Inhaltsverzeichnis

Werbung

Der AK Adapter wird in der vorgegebenen Rahmenhöhe mit der Mittelklemme G5 geklemmt und ersetzt so die
Außenklemme. Der Kombi-Clip AK-Adapter / Kabelhalter fixiert den AK Adapter an der Mittelklemme G5.

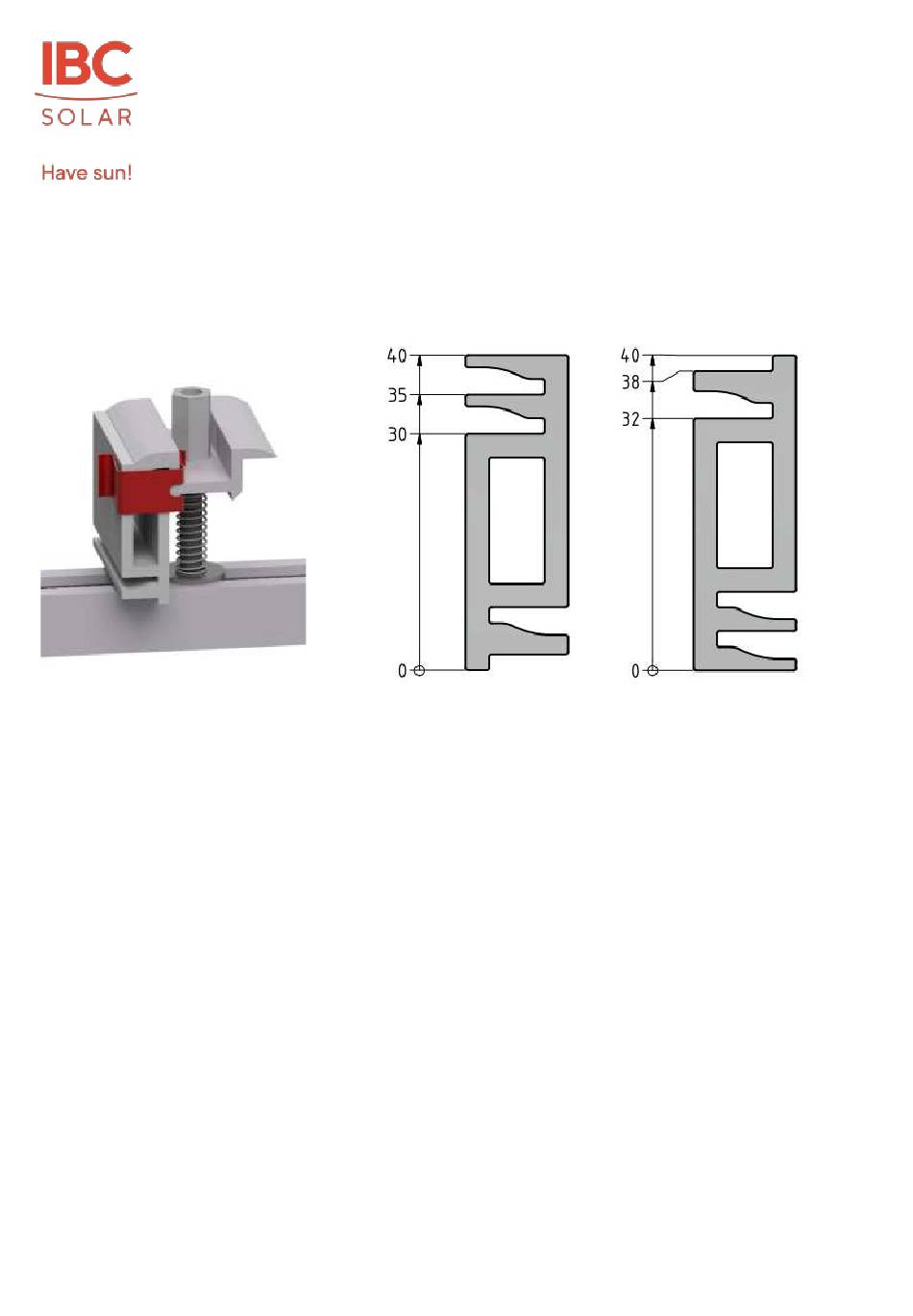

Abbildung 130 AK Adapter 30–40 mm mit
Mittelklemme G5 und Kombi-Clip (rot)
Anschließend erstes Modul auf beide Trägerprofile auflegen, mit den Außenklemmen bzw. Mittelklemme und AK
Adapter lose fixieren und Modul ausrichten. Es kann auch eine Schnur als Hilfsmittel gespannt werden. Danach
Klemmen mit dem angegebenen Drehmoment aus Abbildung 172 im Anhang anziehen. Hierfür empfehlen wir einen
Drehmomentschlüssel mit Nuss SW10.
Auf diese Weise werden nun auch die restlichen Module montiert. Es empfiehlt sich, mit der oberen Modulreihe zu
beginnen. Ist diese exakt ausgerichtet, werden die darunter liegenden Reihen montiert.
Die Bestimmungen der gültigen allgemeine bauaufsichtliche Zulassung Z-14.4-660 sind zu berücksichtigen.
Version: 23.01
Abbildung 131 AK Adapter 30–40 mm Rahmenhöhen
Stand: 01/2023
Seite 75 von 119
