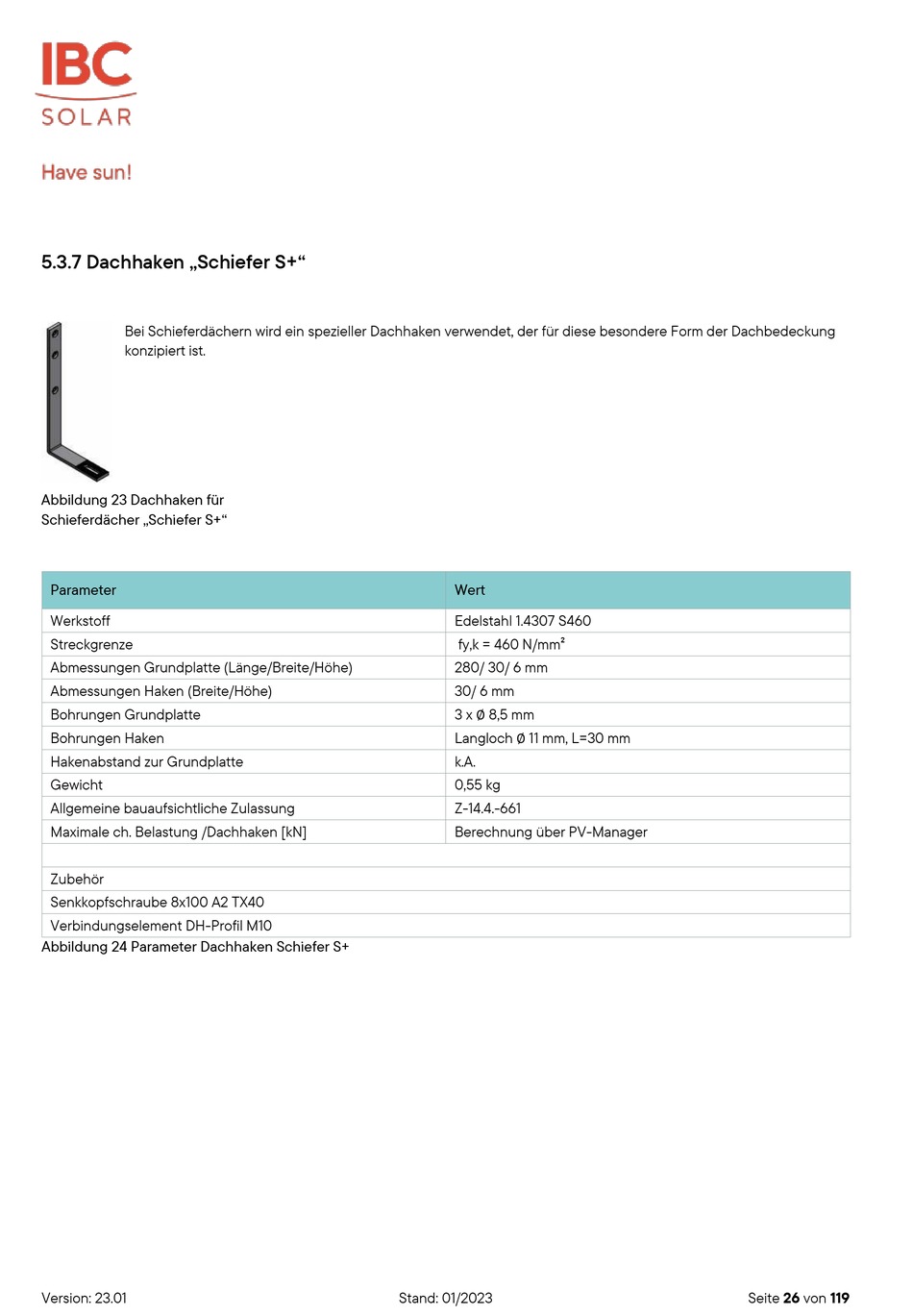

5.3.7 Dachhaken „Schiefer S+"
Bei Schieferdächern wird ein spezieller Dachhaken verwendet, der für diese besondere Form der Dachbedeckung
konzipiert ist.
Abbildung 23 Dachhaken für
Schieferdächer „Schiefer S+"
Parameter
Werkstoff
Streckgrenze
Abmessungen Grundplatte (Länge/Breite/Höhe)
Abmessungen Haken (Breite/Höhe)
Bohrungen Grundplatte
Bohrungen Haken
Hakenabstand zur Grundplatte
Gewicht
Allgemeine bauaufsichtliche Zulassung
Maximale ch. Belastung /Dachhaken [kN]
Zubehör
Senkkopfschraube 8x100 A2 TX40
Verbindungselement DH-Profil M10
Abbildung 24 Parameter Dachhaken Schiefer S+
Version: 23.01
Wert
Edelstahl 1.4307 S460
fy,k = 460 N/mm²
280/ 30/ 6 mm
30/ 6 mm
3 x ∅ 8,5 mm
Langloch ∅ 11 mm, L=30 mm
k.A.
0,55 kg
Z-14.4.-661
Berechnung über PV-Manager
Stand: 01/2023
Seite 26 von 119
