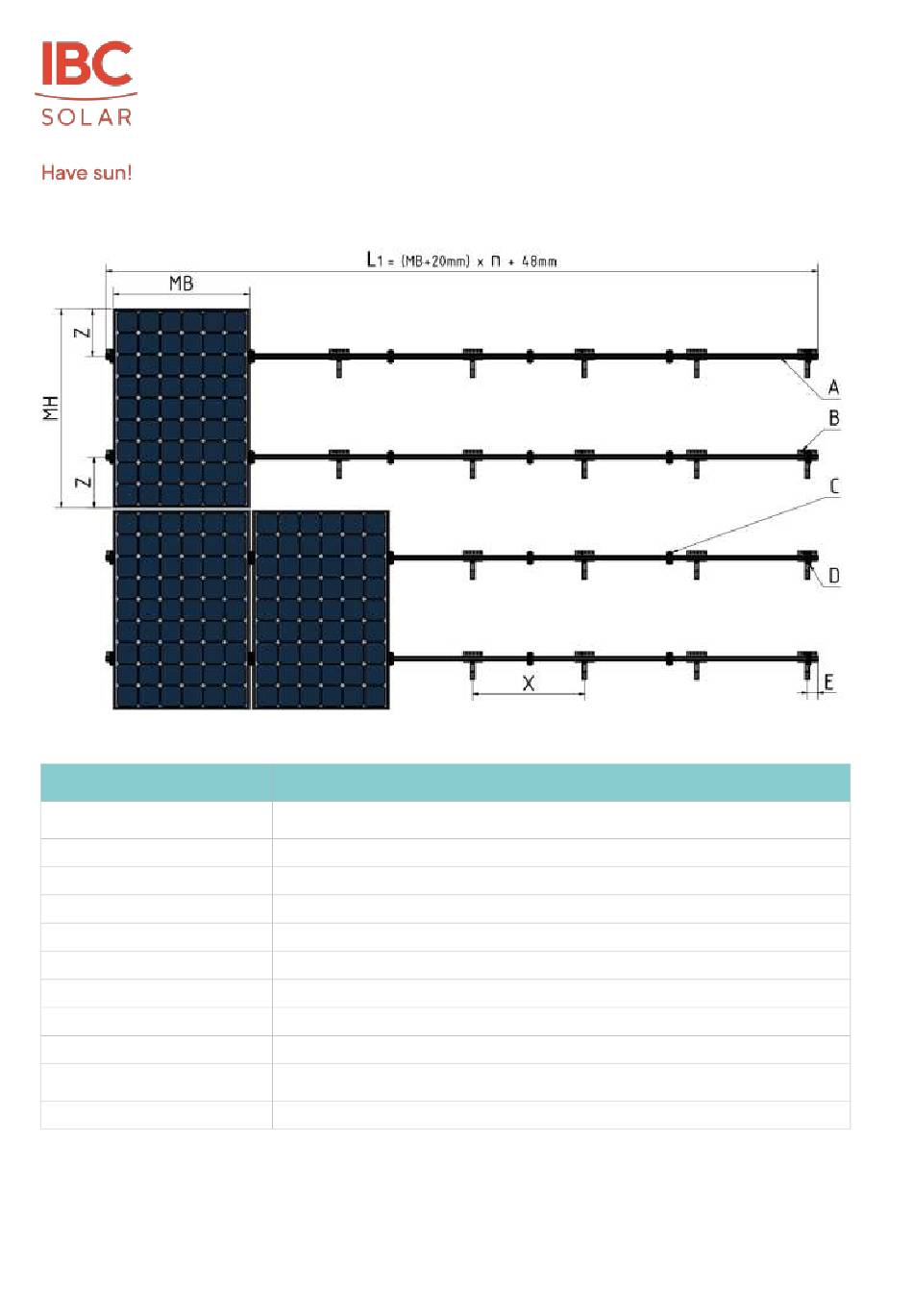

Abbildung 4 Aufbau der IBC TopFix 200 Schrägdachhalterung
L = (MB + 20 mm) × n + 48 mm
MB
MH
n
A
B
C
D
E
X
Z
Version: 23.01
Beschreibung
Trägerprofillänge=
(MB + 20 mm) × Anzahl der Module pro Reihe + 48 mm
Modulbreite
Modulhöhe
Anzahl Module
Trägerprofil TF50+ / TF50+m / TF60
Dachhaken
Mittelklemme
Außenklemme
max. 400 mm
X–gewählter Befestigungsabstand
(Auslegung mittels PV-Manager Software)
Modulherstellerangaben beachten
Stand: 01/2023
Seite 16 von 119
