7. Montage der PV-Module

Die Mittel- und Außenklemmen werden bereits vormontiert
Die Mittelklemme G3 deckt den Klemmbereich von 30–50 mm
Die Außenklemme G3 muss jedoch für die jeweilige
Modulhöhe bestellt werden.
Die Mittelklemme G5 deckt den Klemmbereich von 30–40 mm
Der AK Adapter 30–40 mm wird mit der Mittelklemme G5 und
dem Kombi-Clip
AK-Adapter / Kabelhalter verbaut und ersetzt die klassische
Endklemme
Information
Abhängig von der Modulrahmenhöhe wird eine unterschiedliche Ausführung der Außenklemme G3 benötigt.
Der AK Adapter 30–40 mm für die G5 Mittelklemme deckt nur die Rahmenhöhen 30, 32, 35, 38 und 40 mm ab.
Achtung:
Das Anzugsmoment der G3 Klemmen beträgt 15 Nm!
Das Anzugsmoment der G5 Klemmen beträgt 10 Nm!
Verwenden Sie keine Ratsche oder Schlüssel mit großer Hebelwirkung, da hier das maximale Anzugsmoment leicht überschritten
wird.
Bitte verwenden Sie ausschließlich Torx-Schraubendreher mit T-Griff oder Akkuschrauber mit entsprechender
Drehmomenteinstellung.

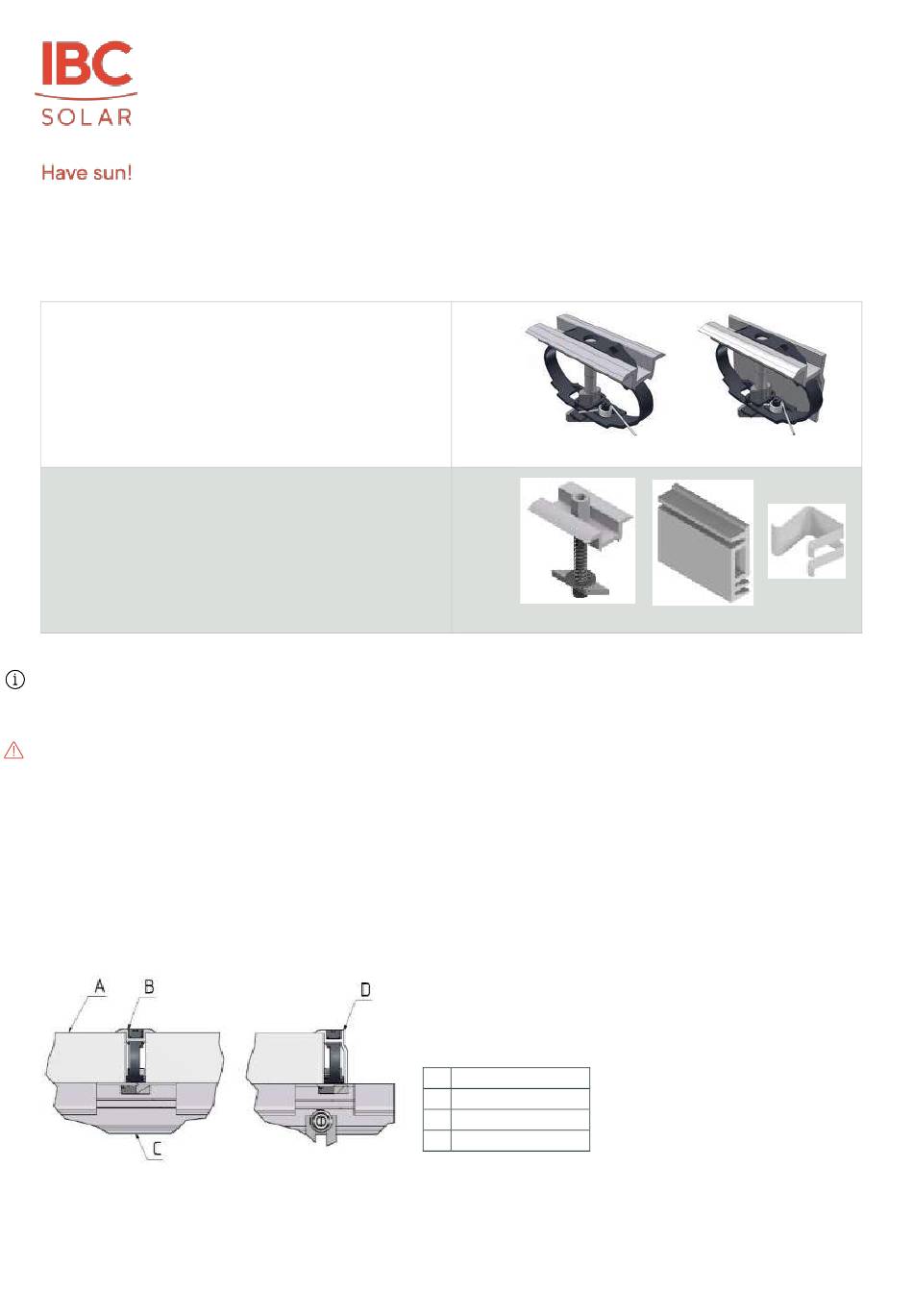

Abbildung 127 Klemmen montiert (Schnittdarstellung)

Version: 23.01
geliefert.
ab.
ab.
G3 Mittel- und Außenklemme
G5 Mittelklemme und AK Adapter 30–40 mm
A
Solarmodul
B
Mittelklemme G3
C
Trägerprofil TF50+
D
Außenklemme G3
Stand: 01/2023
Seite 73 von 119
