Schritt 7: Windblechmontage
Achtung
Das System ist nicht im Windkanal getestet. Das Windblech ist daher nicht zwingend erforderlich. Es wird aber trotzdem
empfohlen mit zu verbauen. Die Soglasten können dadurch reduziert werden.
Beginnend von der Rückseite Modulreihe links das Windblech in die Stützen einhängen. Linke Seite vom Windblech mit dem
TF27 Profil verschrauben. Windblech für das nächste Modul auf das zuvor montierte Blech seitlich schieben und auf die nächste
Stützen einhängen. Es ist darauf zu achten, dass die seitlichen Laschen die Windbleche umklammern. Beide Bleche mit dem
TF27 Profil verschrauben. Abstand Schraube zum Ende des TF27 Profils soll mindestens 3 cm sein. Mit den anderen Windblechen
in der Reihe genauso weiterverfahren.
Das erste und letzte Windblech in der Modulreihe oder einzelne Windbleche werden mit einer Dünnblechschraube an der Stütze
fixiert (s .Abbildung 95).
Beim AeroFix 10-EW werden Windbleche und die AeroFix 10-S „Stütze oben" bei den Modulen nur dann benötigt, wenn
•
die erste / letzte Modulreihe mit einer Stütze oben beginnt / endet
•
innerhalb eines Modulfelds einzelne Module entfallen

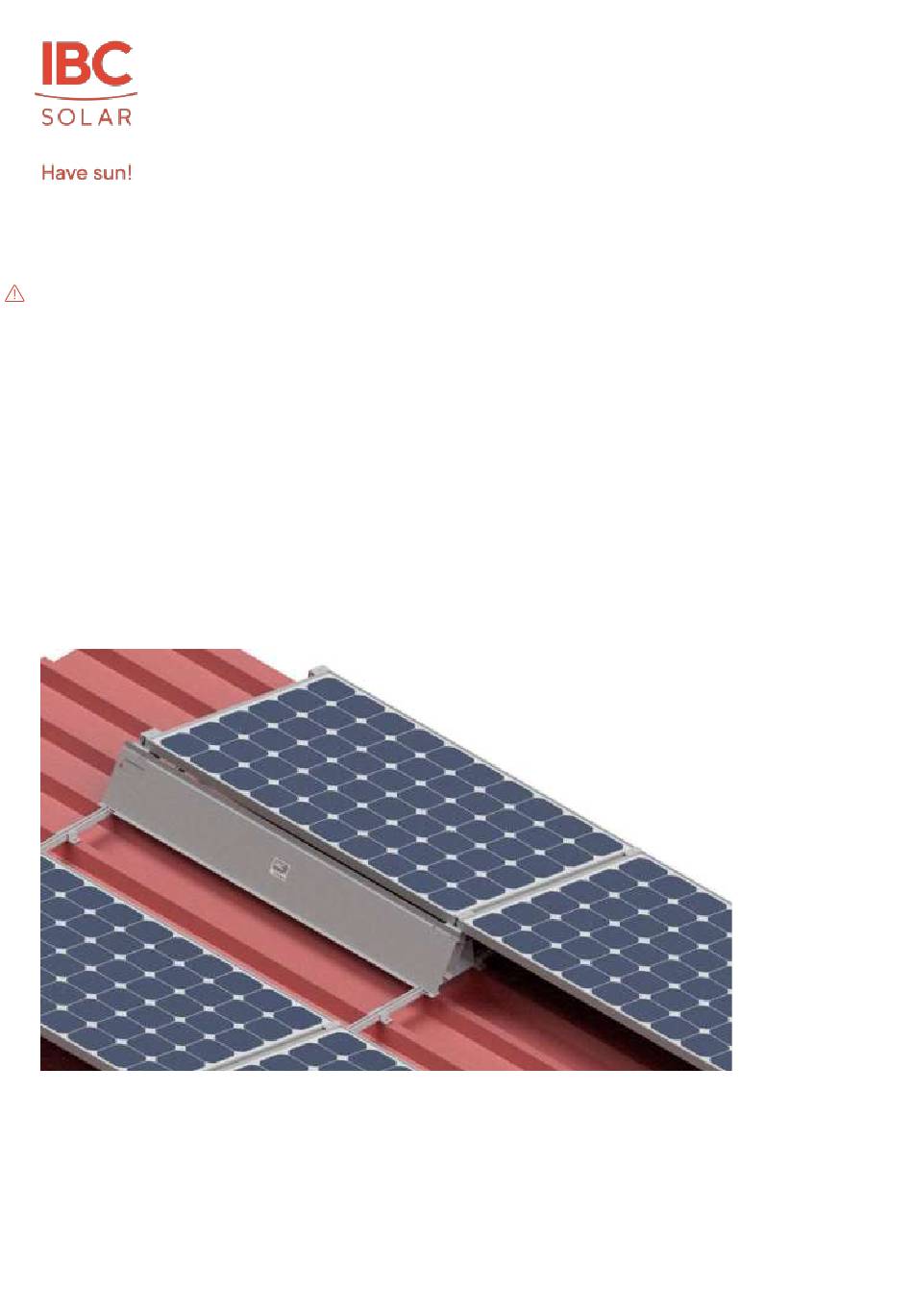

Abbildung 92 Windblechmontage beginnend von links
