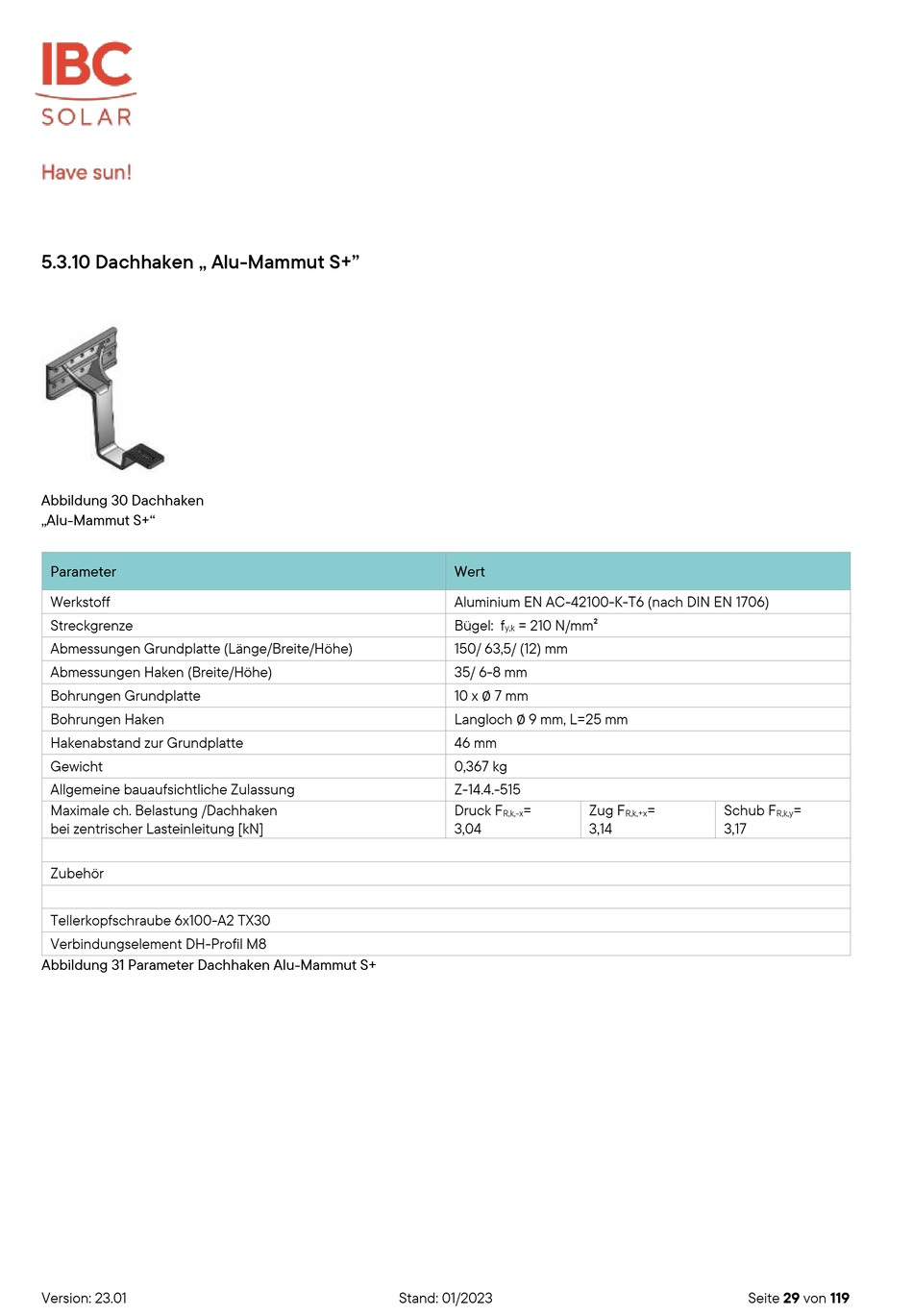

5.3.10 Dachhaken „ Alu-Mammut S+"
Abbildung 30 Dachhaken
„Alu-Mammut S+"
Parameter
Werkstoff
Streckgrenze
Abmessungen Grundplatte (Länge/Breite/Höhe)
Abmessungen Haken (Breite/Höhe)
Bohrungen Grundplatte
Bohrungen Haken
Hakenabstand zur Grundplatte
Gewicht
Allgemeine bauaufsichtliche Zulassung
Maximale ch. Belastung /Dachhaken
bei zentrischer Lasteinleitung [kN]
Zubehör
Tellerkopfschraube 6x100-A2 TX30
Verbindungselement DH-Profil M8
Abbildung 31 Parameter Dachhaken Alu-Mammut S+
Version: 23.01
Wert
Aluminium EN AC-42100-K-T6 (nach DIN EN 1706)
Bügel: f
= 210 N/mm²
y,k
150/ 63,5/ (12) mm
35/ 6-8 mm
10 x ∅ 7 mm
Langloch ∅ 9 mm, L=25 mm
46 mm
0,367 kg
Z-14.4.-515
Druck F
=
R,k,-x
3,04
Stand: 01/2023
Zug F
=
Schub F
R,k,+x
3,14
3,17
Seite 29 von 119
=
R,k,y
