10.2 Aufbau

Aufbau Delta-Stütze

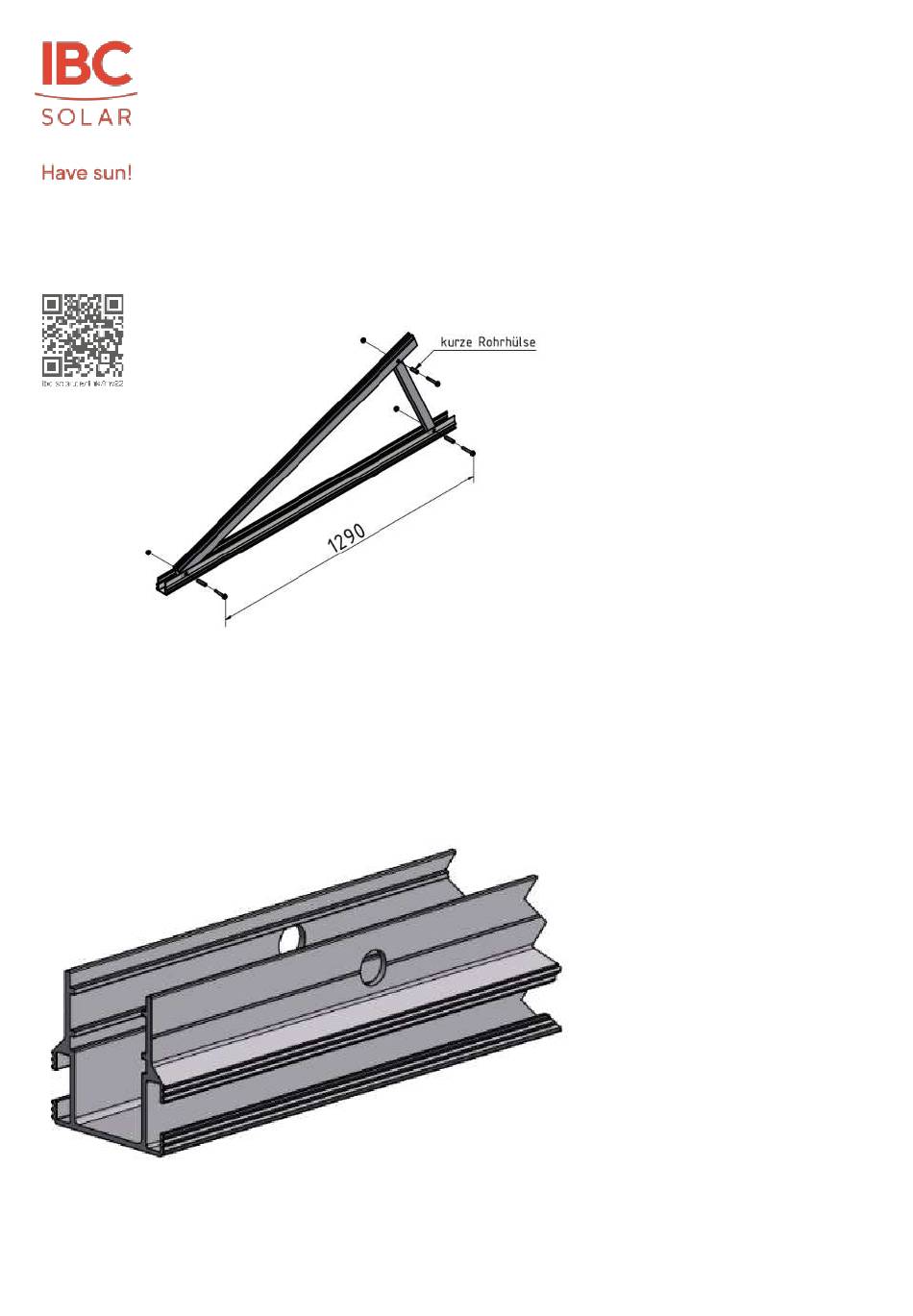

Abbildung 140 Montage Delta-Stütze auf der Bodenschiene
Die Delta-Stütze wird in Einzelteilen, inklusiv drei Sechskantschrauben M8×50 mit Sperrzahnmutter und Rohrhülsen geliefert.
Beim Aufbau müssen alle Schraubverbindungen mit 15 Nm festgezogen werden.
Nur bei der Delta-Stütze durchgehend müssen vor Ort vorher die 12,5 mm Bohrungen in die Zentrierrille der Bodenschiene
gebohrt werden. Der Bohrungsabstand innerhalb der Stütze beträgt 1290 mm. Der Reihenabstand ist dem Projekt individuell
anzupassen.
Bei der Delta Stütze einzeln ist die Bodenschiene 1,5 m, bei der Delta Stütze durchgehend ist die Bodenschienen 4,9 m lang.
Abbildung 141 Zentrierrille für Bohrung
