Bei der Montage geht man wie folgt vor:
• Zur Befestigung eines Dachhakens sind zwei IBC ASD Tellerkopfschrauben erforderlich.

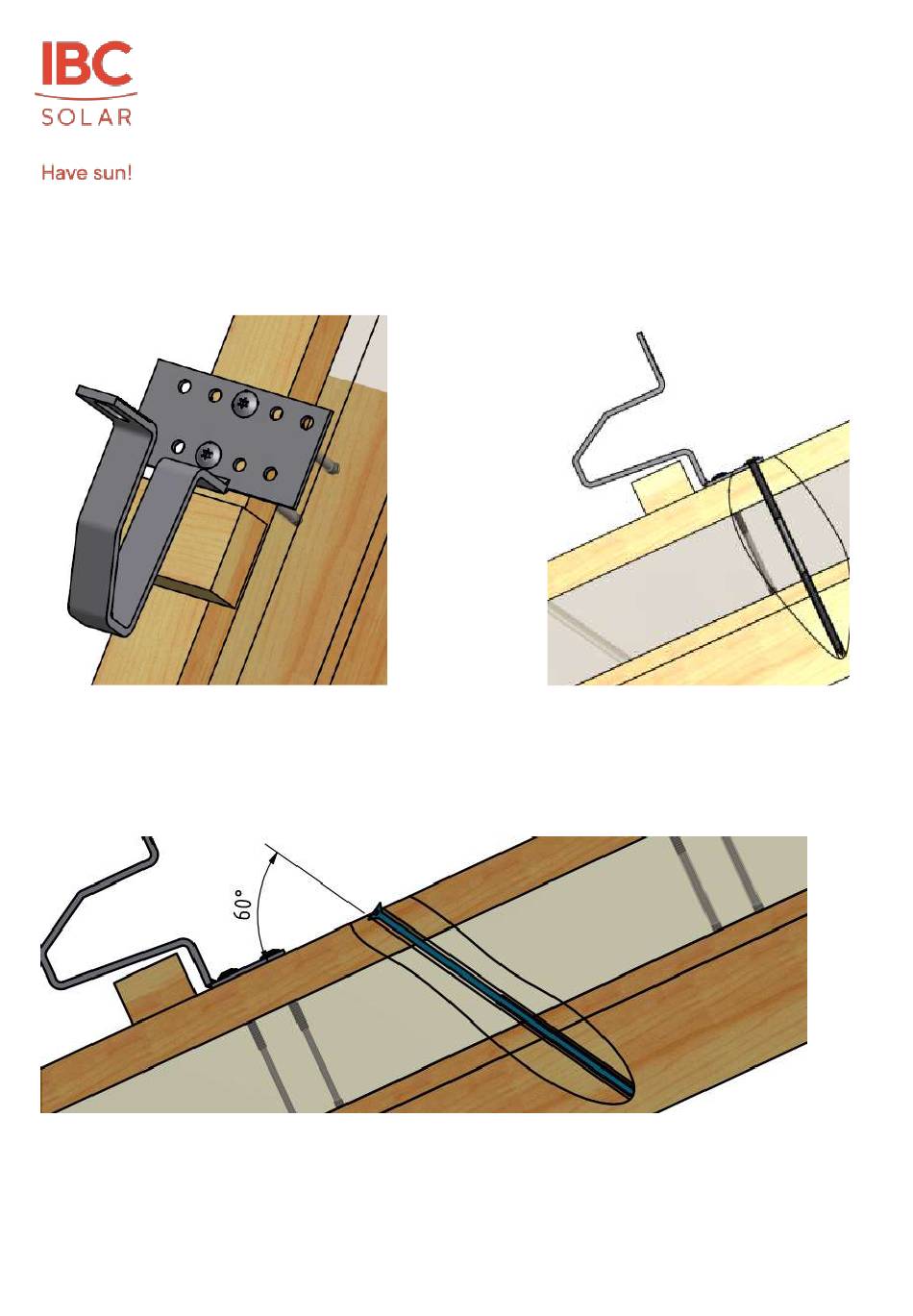

Abbildung 36 Einsetzen Tellerkopfschraube

• Zusätzlich ist je Dachhakenanschluss eine ASD Senkkopfschraube zur Aufnahme der Schublasten / Querkräfte unter
einem Winkel von 60° einzuschrauben.

Abbildung 38 Eingesetzte Senkkopfschraube

Version: 23.01

Abbildung 37 Eingesetzte Tellerkopfschrauben
