5.9.3 Dimensionierung

Die Auslegung des Montagesystems erfolgt über unserer PV-Manager Software unter Berücksichtigung der örtlichen
Gegebenheiten.
Achtung
Aufgrund der thermischen Ausdehnung darf bei durchlaufenden Trägerprofilen eine maximale Trägerprofillänge von ca. 11,90 m
(5 Stab 2,38 m) nicht überschritten werden.

5.9.4 Trapezblechmontage

Schritt 1: Auslegung mit dem „PV-Manager"
Schritt 2: Befestigungspunkte der Klemme anzeichnen

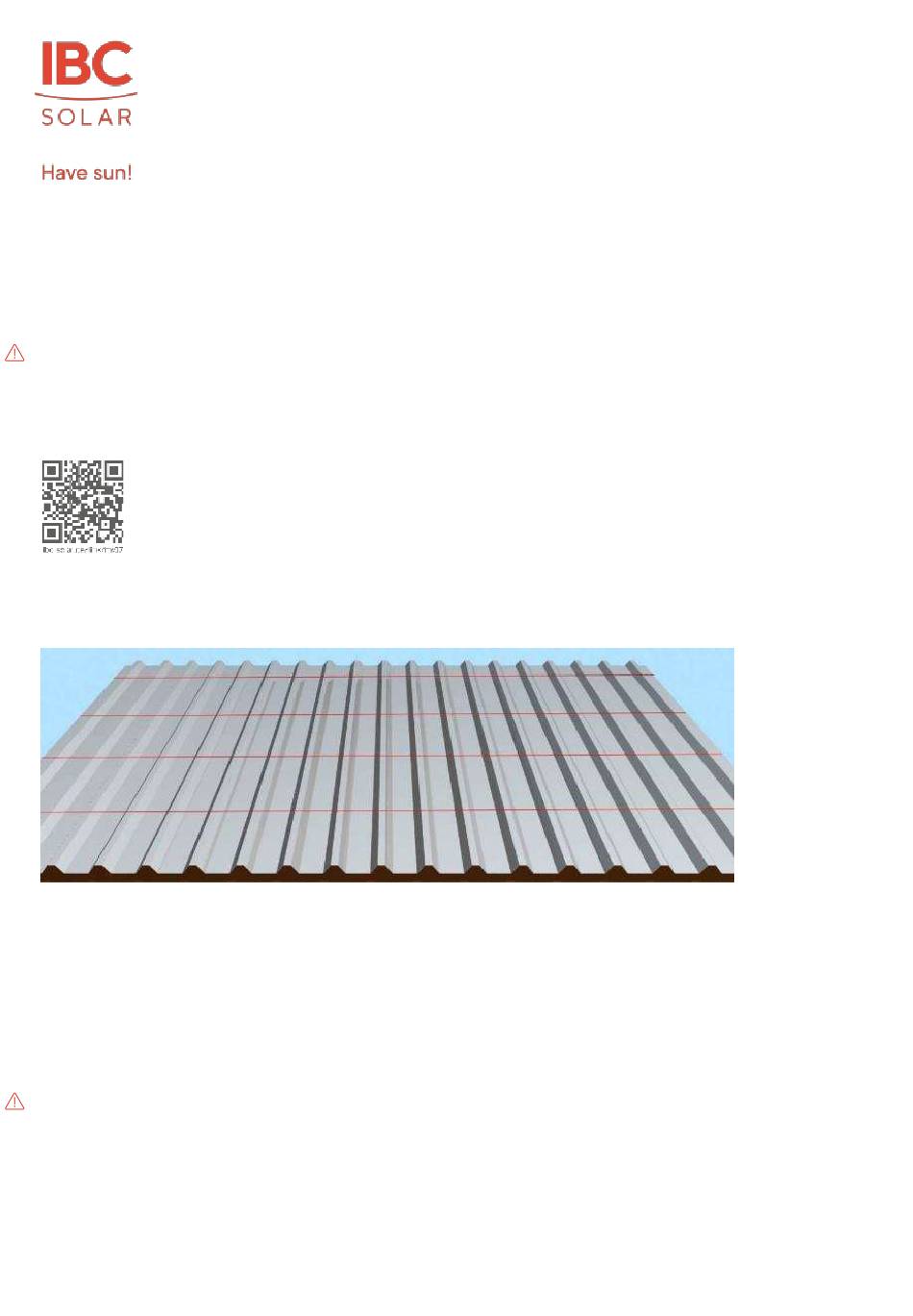

Abbildung 60 Befestigungspunkte anzeichnen

Schritt 3: Reinigen der Dacheindeckung
Die Reinigung der Dacheindeckung erfolgt nur dort, wo später die Trapezklemmen aufgeklebt werden. Um eine optimale
Dichtheit zu gewährleisten, muss die Oberfläche trocken und frei von Fett-, Öl- oder Silikonfilmen sowie von Schmutzpartikeln
sein. Bei starken Verschmutzungen empfiehlt es sich, die Oberfläche mit einem geeigneten Mittel (z. B. Reinigungsvlies) leicht
anzuschleifen und nachträglich zu reinigen. Als Reinigungsmittel eignen sich Isopropyl-Alkohol oder Aceton in Kombination mit
fusselfreien Papierhandtüchern.
Achtung
Sicherheitsvorschriften beim Umgang mit Lösemitteln und Chemikalien beachten!
