9. Montage zweilagiges Trägersystem

9.1 Allgemeines

Im Gegensatz zum einlagigen Trägerprofil werden hier zusätzlich Trägerprofile als sog. Dachverbinder eingesetzt, bevor das
eigentliche Trägerprofil montiert wird.

9.2 Dachverbinder z.B. Typ TF50+

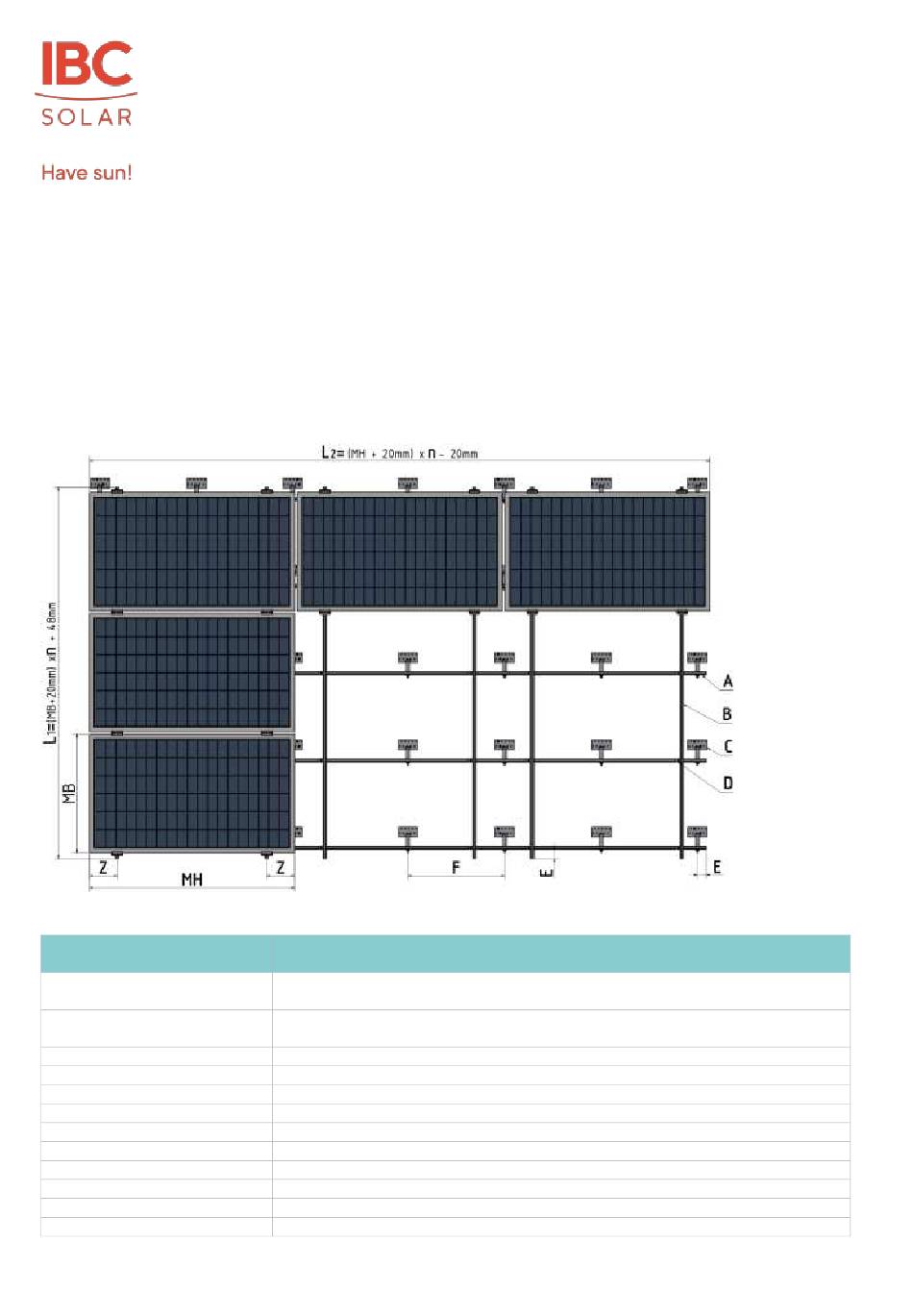

Abbildung 136 Dachhakenverbinder und Trägerprofil im Gesamtbild
L = (MB + 20 mm) × n + 48 mm
L2 = (MH +20 mm) × n2 – 20 mm
MB
MH
n
A
B
C
D
E
F
Z
Dimensionierung:
Version: 23.01
Beschreibung
Trägerprofillänge=
(MB + 20 mm) × Anzahl der Module pro Reihe + 48 mm
Dachverbinderlänge=
(MH + 20 mm) × Anzahl der Modulreihen – 20 mm
Modulbreite
Modulhöhe
Anzahl Module
Dachverbinder TF50+ / TF50+m / TF60
Trägerprofil TF50+ / TF50+m / TF60
Dachhaken
Verbinder 2-lagig
max. 400 mm
nach PV-Manager
Modulherstellerangaben beachten
Stand: 01/2023 Seite 77 von 119
