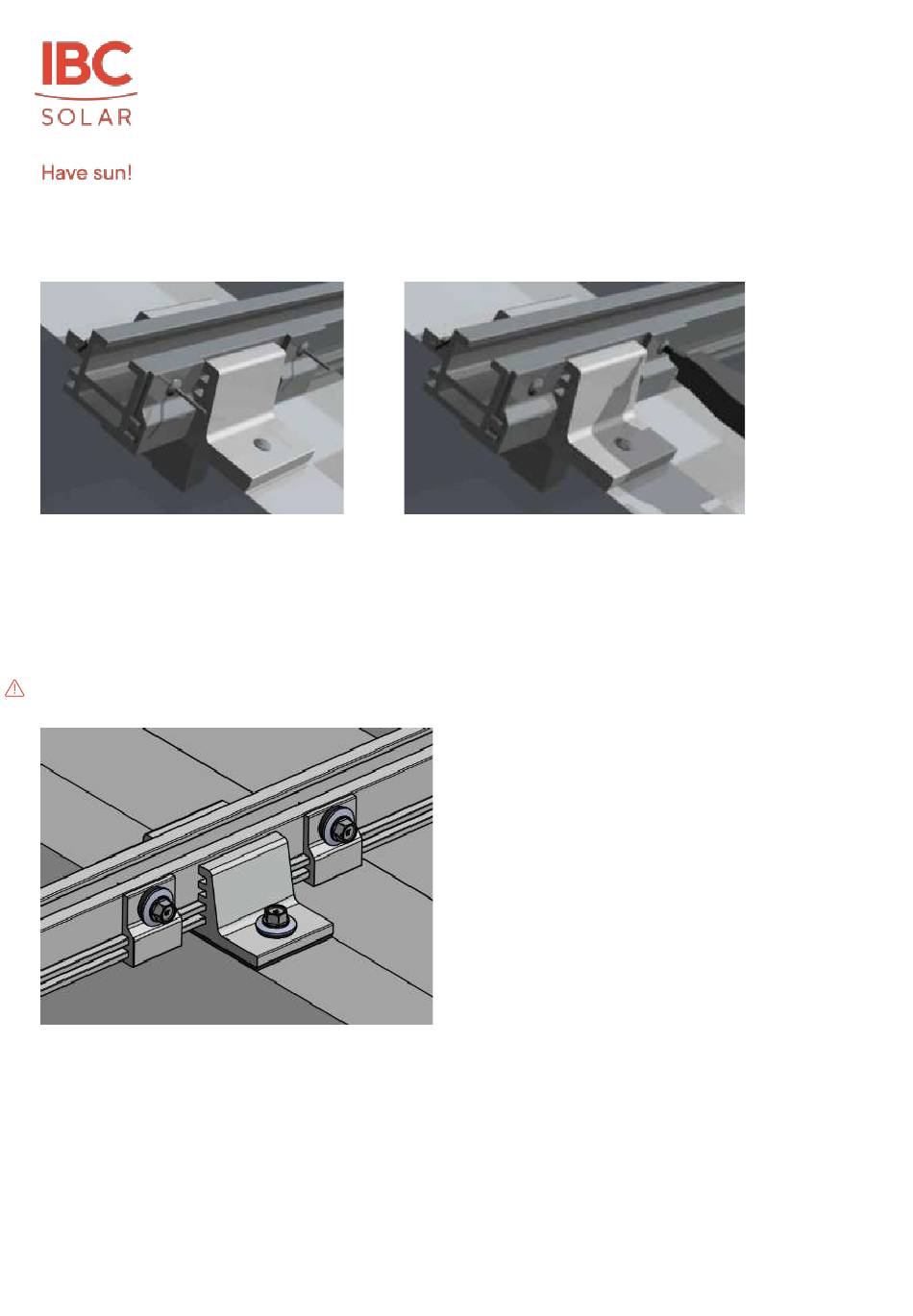

Abbildung 75 Formschlussklemme Vernieten; Abbildung 76 Formschlussklemme Geschraubt - IBC Solar TopFix 200 Montageanleitung

Vorschau ausblenden Andere Handbücher für TopFix 200:
Inhaltsverzeichnis

Werbung

Nun werden die Blindnieten Flachrundkopf 4,8×15 mm in die Bohrungen eingesetzt und vernietet.

Abbildung 75 Formschlussklemme vernieten

Schritt 8B: Formschlussklemme setzen und befestigen mit Dünnblechschraube
Die Formschlussklemmen werden links und rechts, mit einem Spiel von ca. 20 mm, neben der Trapezklemme befestigt.
Die Formschlussklemme muss mindestens zweimal pro Strang (11,90 m) gesetzt werden
Achtung
Bei stark windexponierten Dächern ist ggf. die Anzahl der Formschlussklemmen zu erhöhen!

Abbildung 76 Formschlussklemme geschraubt

Version: 23.01
Stand: 01/2023
Seite 50 von 119
