11 Einlegesystem

11.1 Allgemeines

Es gelten die gleichen Bedingungen und Voraussetzungen wie in Punkt 5.1 Allgemeine Hinweise zur
Dimensionierung beschrieben. Die Einlegeschiene wird immer horizontal montiert. Auf Ziegeldächern wird das
Einlegesystem 2-lagig gebaut. Daher können nur Dachhaken verwendet werden, bei denen das
Dachverbinderprofil von First zu Traufe montiert werden kann.
In die Einlegeschienen dürfen für einen besseren Wasserablauf ≤Ø5 mm Löcher eingebracht werden.
Die Tragfähigkeit der Einlegeschiene darf dadurch nicht beeinträchtigt werden.

11.2 Anlagenmontage

Schritt 1: Auslegung mit dem PV Manager
Schritt 2: Dachhaken
• Dachhaken wie in Punkt 5.2 Montage Dachhaken, 5.4 ASD-Schrauben Befestigung auf Aufsparrendämmsystemen oder
5.5 Dachhaken Mammut Form S+ montieren.

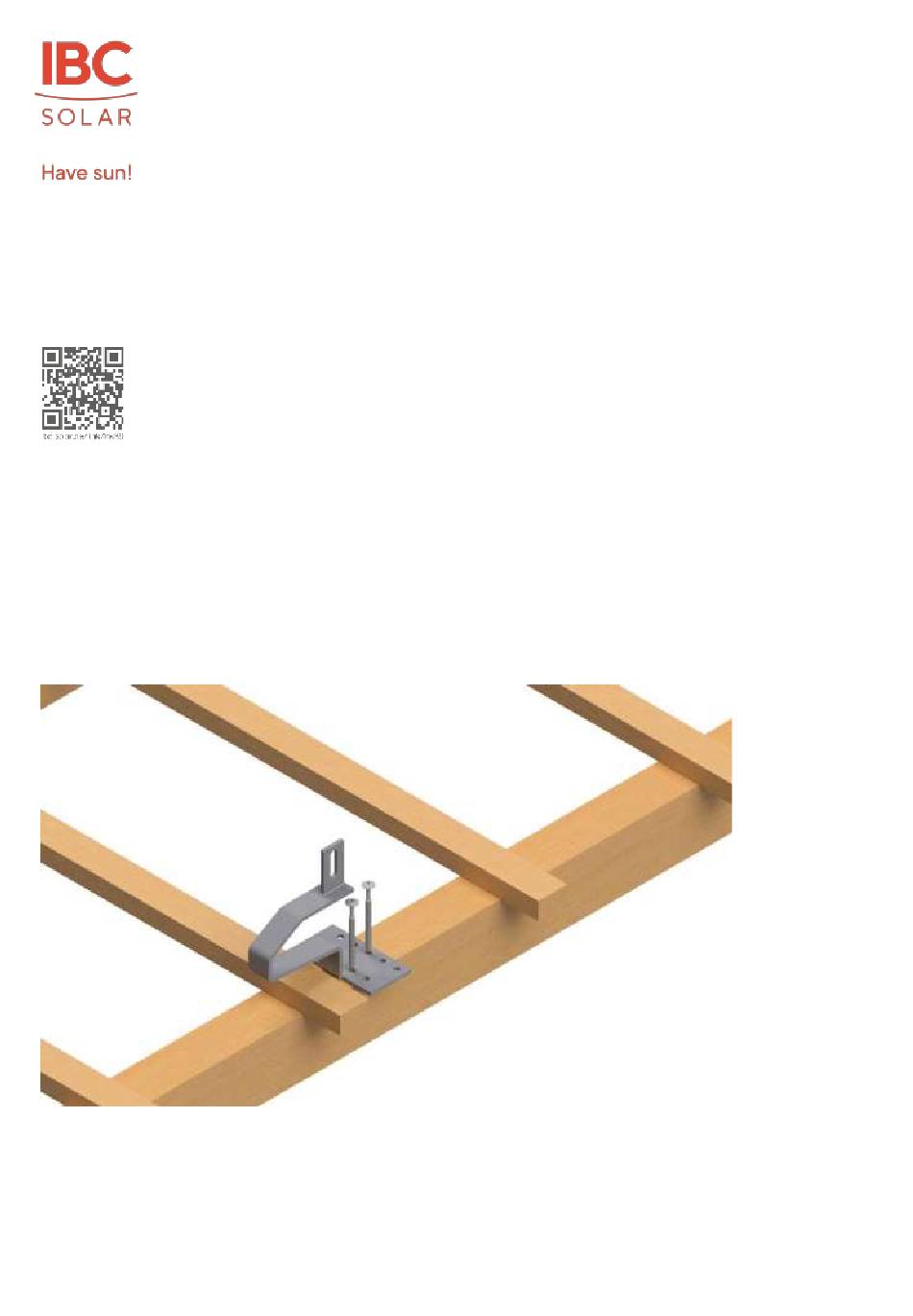

Abbildung 148 Beispiel Dachhaken Mammut SV+
