Schritt 9: Falls erforderlich: Stoßverbinder setzen
• Der Stoßverbinder wird über das Trägerprofil TF27 gesteckt und befestigt.
• Der Stoßverbinder wird entweder mit zwei Blindnieten Flachrundkopf 4,8×15 (vorbohren) oder zwei
Dünnblechschrauben 5,5x25 mm fixiert.

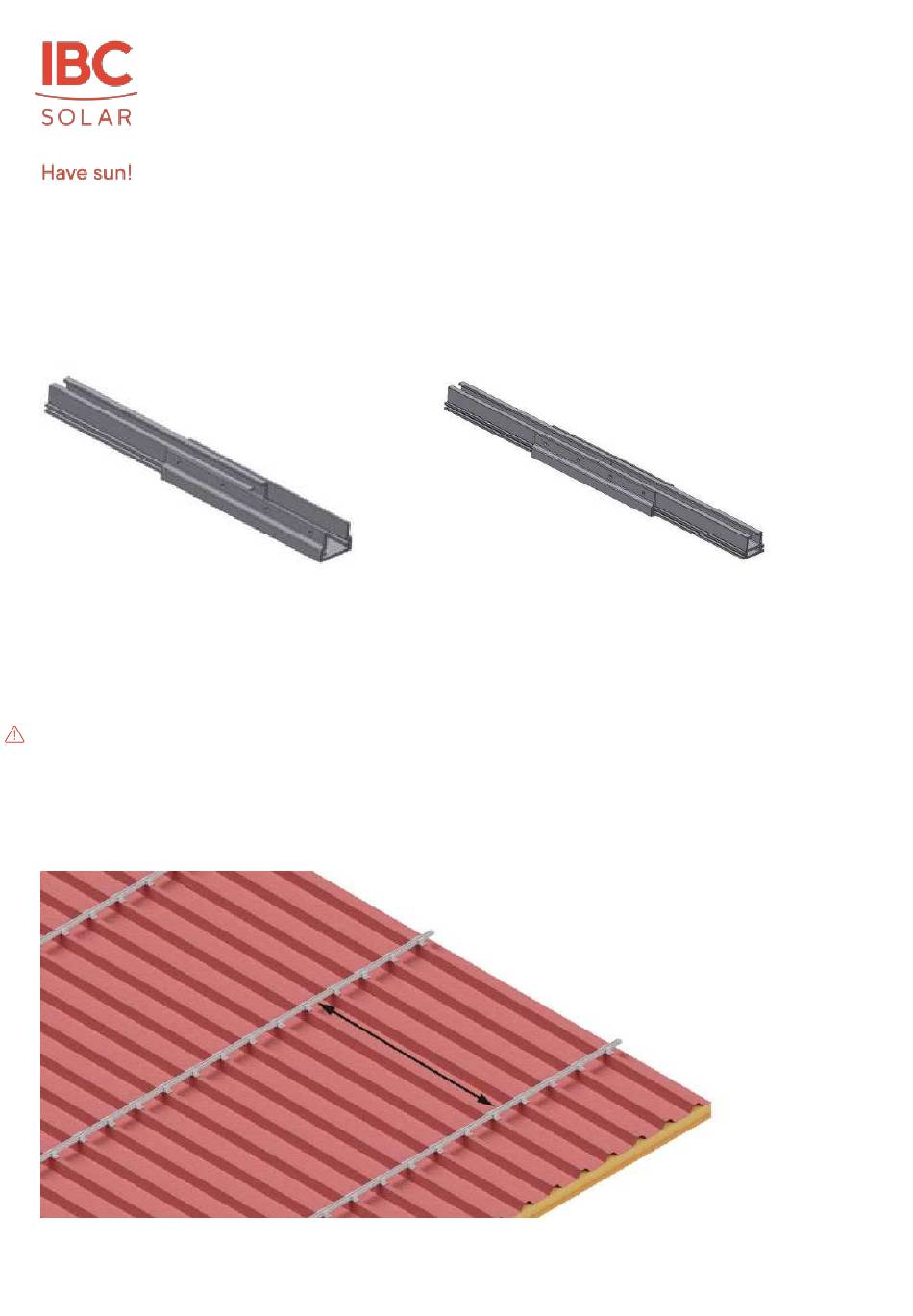

Abbildung 77 Stoßverbinder setzen
5.9.5 Trapezaufständerung
Bei der Trapezaufständerung handelt es sich um eine Kombination zwischen der unter 5.9.4 aufgeführten Trapezblechmontage
und den AeroFix Stützen. Die Module können nur quer montiert werden.
Achtung
Das System ist nicht im Windkanal getestet worden und muss bauseits nachgewiesen werden. Eine statische Berechnung von
IBC erfolgt nicht.
Schritt 1: Befestigung der Klemmen und Trägerprofil TF27 im richtigen Abstand
Die Trapezklemmen und Trägerprofile werden wie unter 5.9.4 beschreiben montiert. Dabei müssen die Trägerprofile in einem
Achsabstand von Modullänge + 20 mm parallel verlegt werden.
Abbildung 79 Abstand = Modullänge + 20 mm
