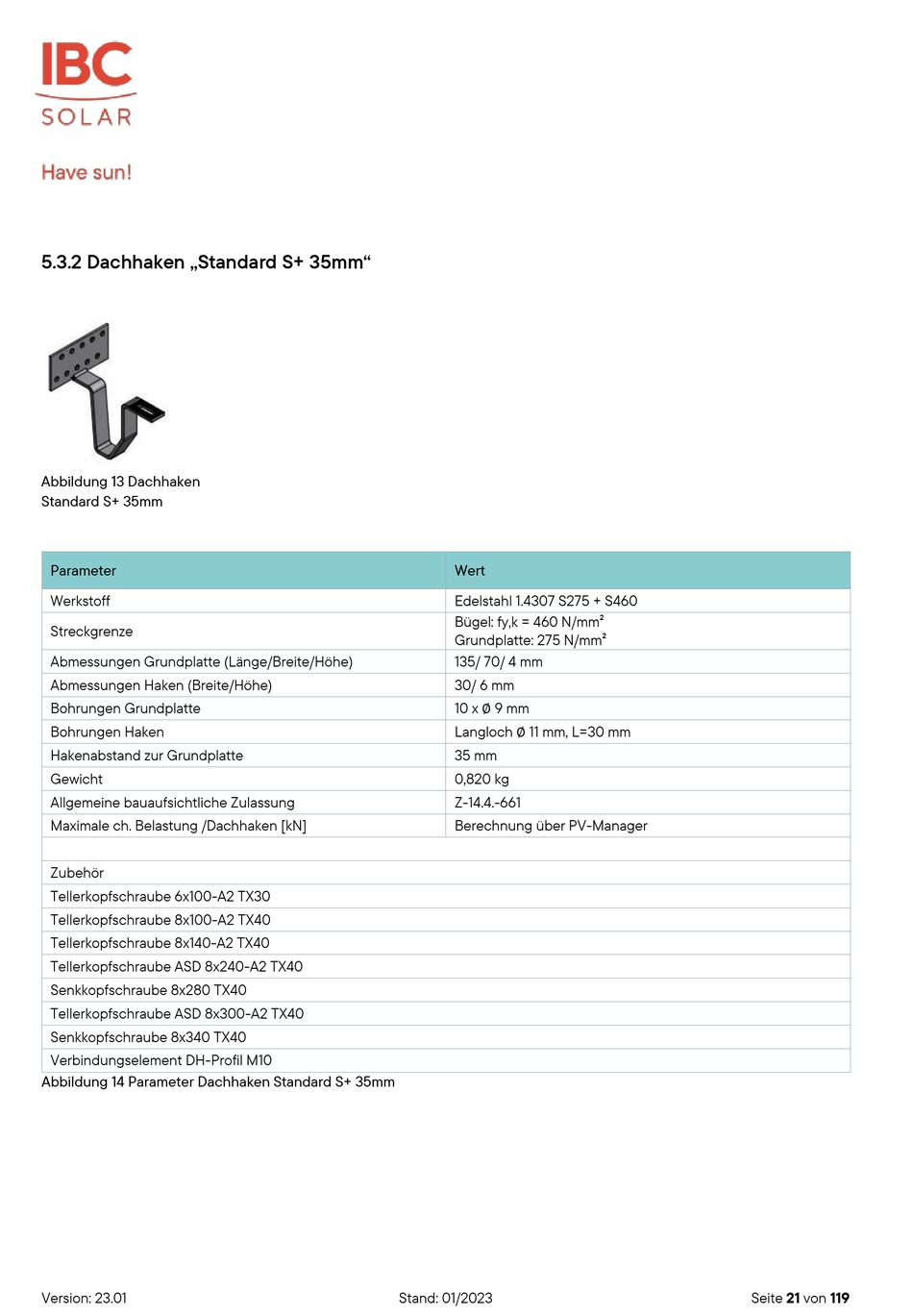

5.3.2 Dachhaken „Standard S+ 35mm"
Abbildung 13 Dachhaken
Standard S+ 35mm
Parameter
Werkstoff
Streckgrenze
Abmessungen Grundplatte (Länge/Breite/Höhe)
Abmessungen Haken (Breite/Höhe)
Bohrungen Grundplatte
Bohrungen Haken
Hakenabstand zur Grundplatte
Gewicht
Allgemeine bauaufsichtliche Zulassung
Maximale ch. Belastung /Dachhaken [kN]
Zubehör
Tellerkopfschraube 6x100-A2 TX30
Tellerkopfschraube 8x100-A2 TX40
Tellerkopfschraube 8x140-A2 TX40
Tellerkopfschraube ASD 8x240-A2 TX40
Senkkopfschraube 8x280 TX40
Tellerkopfschraube ASD 8x300-A2 TX40
Senkkopfschraube 8x340 TX40
Verbindungselement DH-Profil M10
Abbildung 14 Parameter Dachhaken Standard S+ 35mm
Version: 23.01
Wert
Edelstahl 1.4307 S275 + S460
Bügel: fy,k = 460 N/mm²
Grundplatte: 275 N/mm²
135/ 70/ 4 mm
30/ 6 mm
10 x ∅ 9 mm
Langloch ∅ 11 mm, L=30 mm
35 mm
0,820 kg
Z-14.4.-661
Berechnung über PV-Manager
Stand: 01/2023
