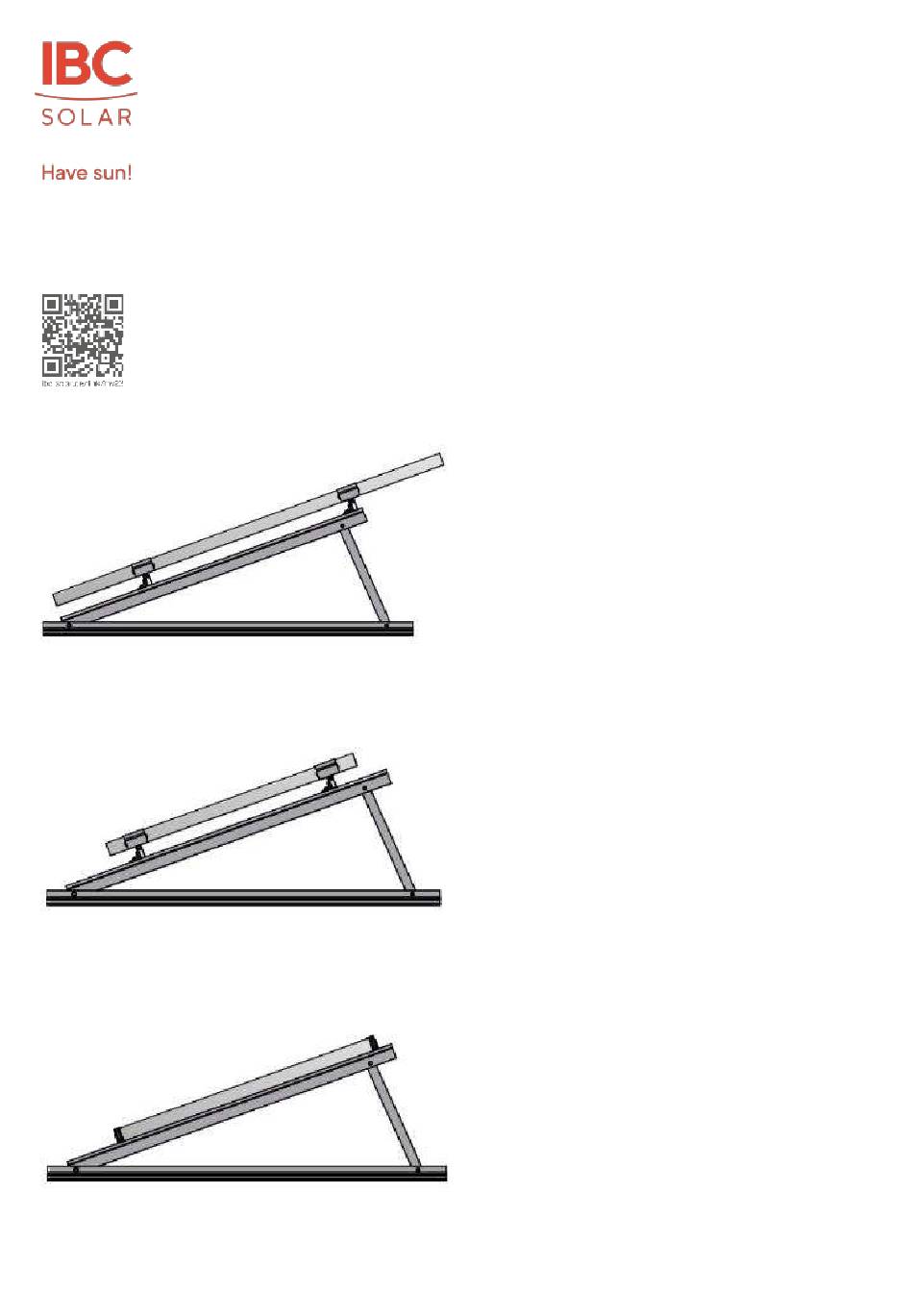

10.4 Modulmontage

Module können mit der Delta-Stütze sowohl hochkant, wie auch quer montiert werden. Eine Hochkant-Montage
der Module ist bis zu einer Modulgröße von 1,7 m möglich.
•
• Modul hochkant – Klemmung an der langen Seite
Abbildung 145 Modulmontage hochkant mit Modulträgerprofil
• Modul quer – Klemmung an der kurzen Seite
Abbildung 146 Modulmontage quer mit Modulträgerprofil
• Modul quer – Klemmung an der langen Seite
Abbildung 147 Modulmontage quer ohne Modulträgerprofil
Version: 23.01
Hier werden die Delta-Stützen mit zwei Trägerprofilen
(TF50+ / TF50+m / TF60) verbunden. Auf diesen
Trägerprofilen werden dann die Module montiert.
Hier werden die Delta-Stützen mit zwei Trägerprofilen
(TF50+ / TF50+m / TF60) verbunden. Auf diesen
Trägerprofilen werden dann die Module montiert. Hier ist
darauf zu achten, dass die Module für die Klemmung an der
kurzen Seite freigegeben sind.
Bei dieser Montageform wird das Modul direkt auf der Delta-
Stütze montiert. Hier kommen keine weiteren Trägerprofile
zum Einsatz. Pro Modul werden hier jedoch zwei Delta-
Stützen benötigt.
