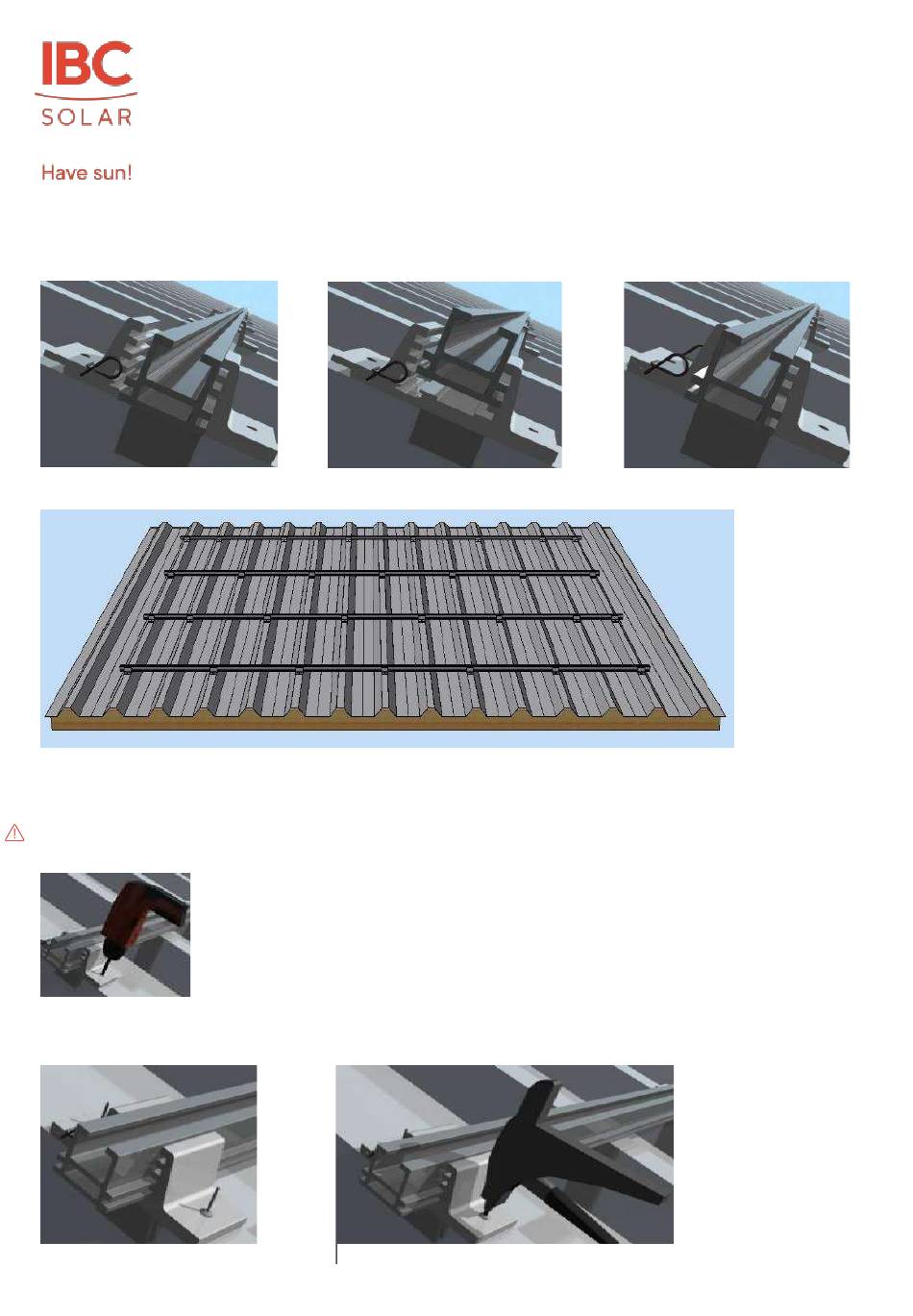

Abbildung 64 Trägerprofil Einlegen; Abbildung 65 Klemme Schließen; Abbildung 66 Trägerprofil Ausrichten; Abbildung 67 Trägerprofile Montieren - IBC Solar TopFix 200 Montageanleitung

Schritt 6: Trägerprofil TF27 einlegen und ausrichten
Abbildung 64 Trägerprofil einlegen
Abbildung 67 Trägerprofile montieren
Schritt 7A: Befestigen der TRAPEZKLEMME auf der Dachhaut mit Blindniet
Achtung
Zum Erreichen der statischen Werte ist ein Bohrer Ø 5,0 mm zwingend erforderlich!
• Bei Verwendung der Nieten werden pro Trapezblechklemme zwei Bohrungen Ø 5,0 mm gesetzt.
Hierbei ist auf eine sauber ausgeführte Bohrung zu achten, um die statischen Werte zu erfüllen.
• Nun werden die Blindnieten Flachrundkopf 4,8×15 mm in die Bohrungen eingesetzt und vernietet.
• Die mitgelieferten Blindnieten Flachrundkopf 4,8×15 mm sind für Stahl- und Aluminiumbleche mit
einer Blechstärke von 0,5 mm bis 1,5 mm zugelassen.
Abbildung 68 Klemme
verbohren

Abbildung 69 Einstecken der Nieten
