8. Montage Kabelclips

Die Kabelclips dienen zur Fixierung der Modulanschlussleitungen und verhindern das Durchhängen der Kabel. Sie werden
werkzeuglos an die Träger des Montagesystems TopFix 200 oder an die PV- Modulrahmen geklemmt. Die Abbildung 135 zeigt die
Befestigung des Kabelclips 0° am PV-Modulrahmen.

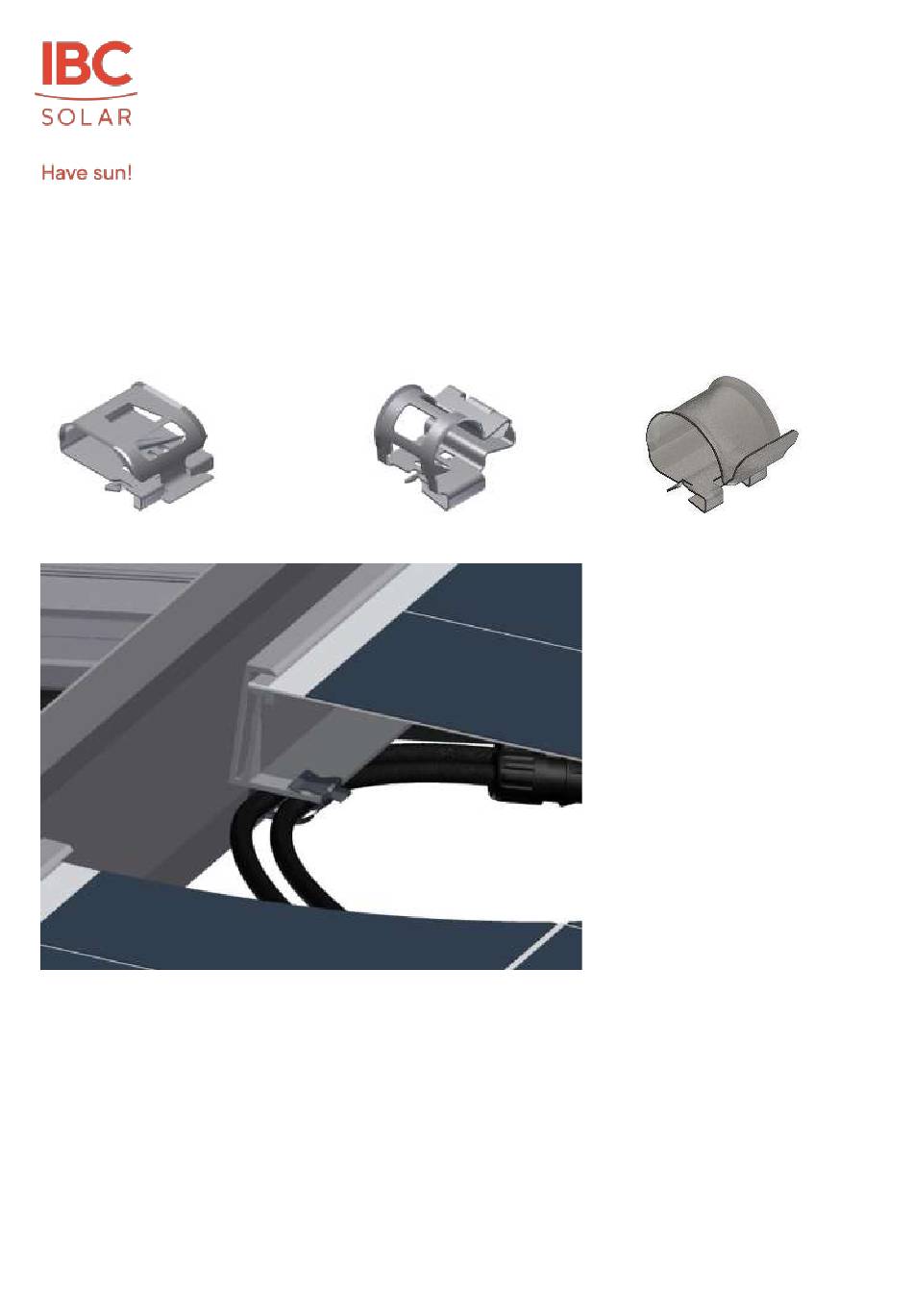

Abbildung 132 Kabelclip 0° Abbildung 134 Kabelclip 90° Abbildung 133Kabelclip MC4 Stecker
Abbildung 135 Montage Kabelclip 0° an Modulrahmen
