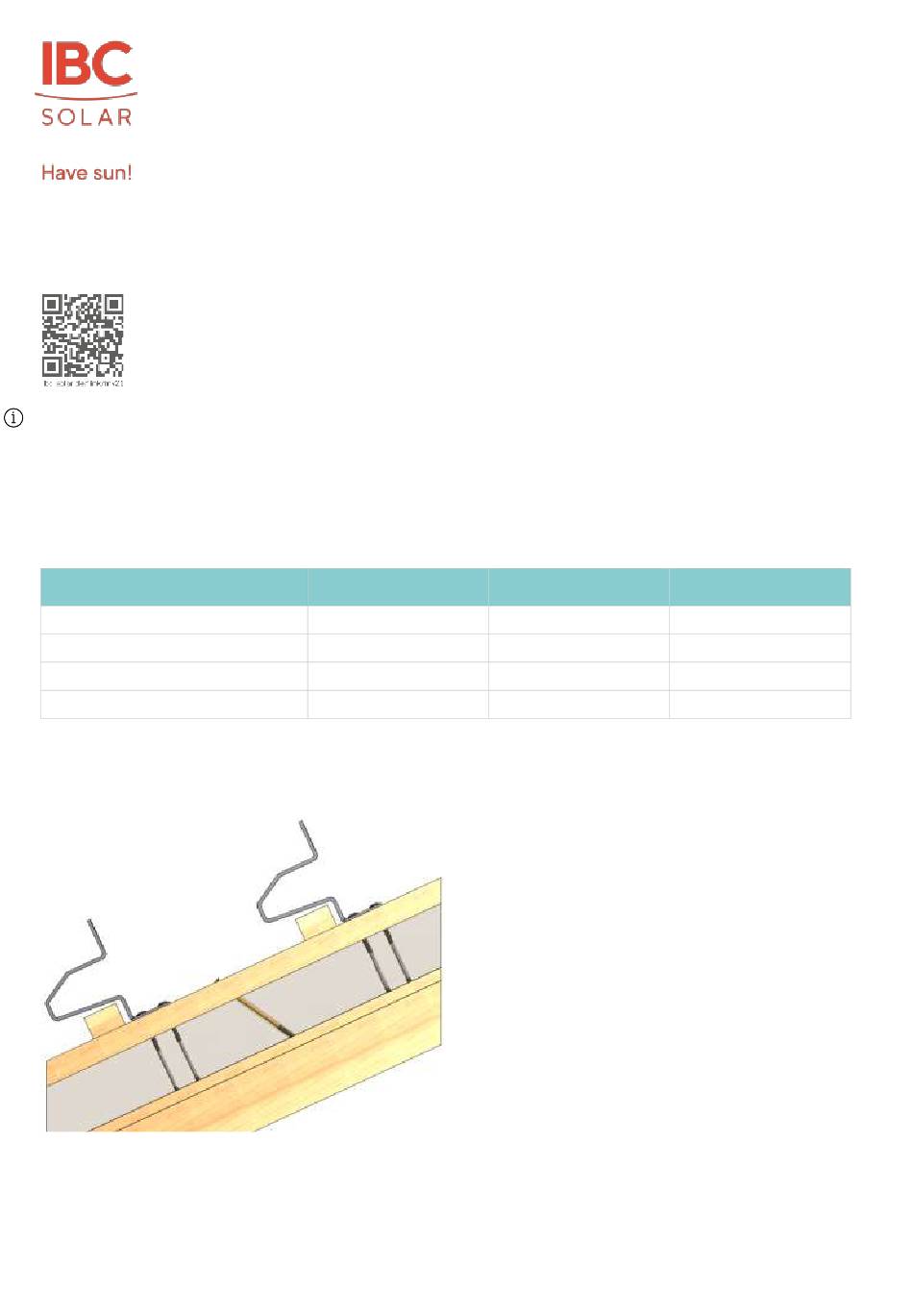

5.4 ASD-Schraube Befestigung auf Aufsparrendämmsystemen
Die ASD-Schrauben dienen zur Befestigung der Dachhaken an aufdachsparrengedämmten Dächern. Die
Dämmung ist derart ausgebildet, dass diese auf den Sparren, zwischen der Sparrenlage und der Dachlattung,
eingebracht ist. Diese Dämmlage kann statisch nicht durch Einzellasten, wie sie z.B. aus Dachhaken einwirken,
belastet werden. Um die Lasten aus den Dachhaken in die tragfähige Sparrenkonstruktion zu leiten, werden die
Lasten mittels der ASD-Schrauben durch den Dämmzwischenraum geleitet.
Information
Falls der Dachaufbau über den Sparren für die ASD Schrauben zu hoch ist, können die Dachhaken auch in der Konterlattung
befestigt werden. Es muss bauseits nachgewiesen werden, dass die entsprechenden Konterlatten mit der Unterkonstruktion so
befestigt sind, so dass die zusätzlich auftretenden Lasten aufgenommen werden können und die Funktion der Dämmung nicht
beeinträchtigt wird. Mindestabstände und -abmessungen gemäß Abbildung 175 beachten.
Die Auswahl der erforderlichen Schraubenlängen erfolgt anhand der Abbildung 34 oder mittels der IBC Auslegungssoftware PV-
Manager. Ein Vorbohren der Schrauben ist nicht erforderlich.
Beschreibung
ASD Tellerkopfschraube 8x240-A2
ASD Tellerkopfschraube 8x300-A2
ASD Senkkopfschraube 8x280-A2
ASD Senkkopfschraube 8x340-A2
Abbildung 34 Übersicht Schraubenlängen
*) Schalung + Dämmung + Konterlatte + Einbindetiefe 50 mm
Abbildung 35 Dachhaken auf Ausparrendämmsystem
Version: 23.01
Dachaufbauhöhe*
Artikelnummer
6900300014
6900300015
6900300016
6900300017
Stand: 01/2023
Dachaufbauhöhe*
Max. 235 mm
X
X
Max. 295 mm
X
X
Seite 31 von 119
