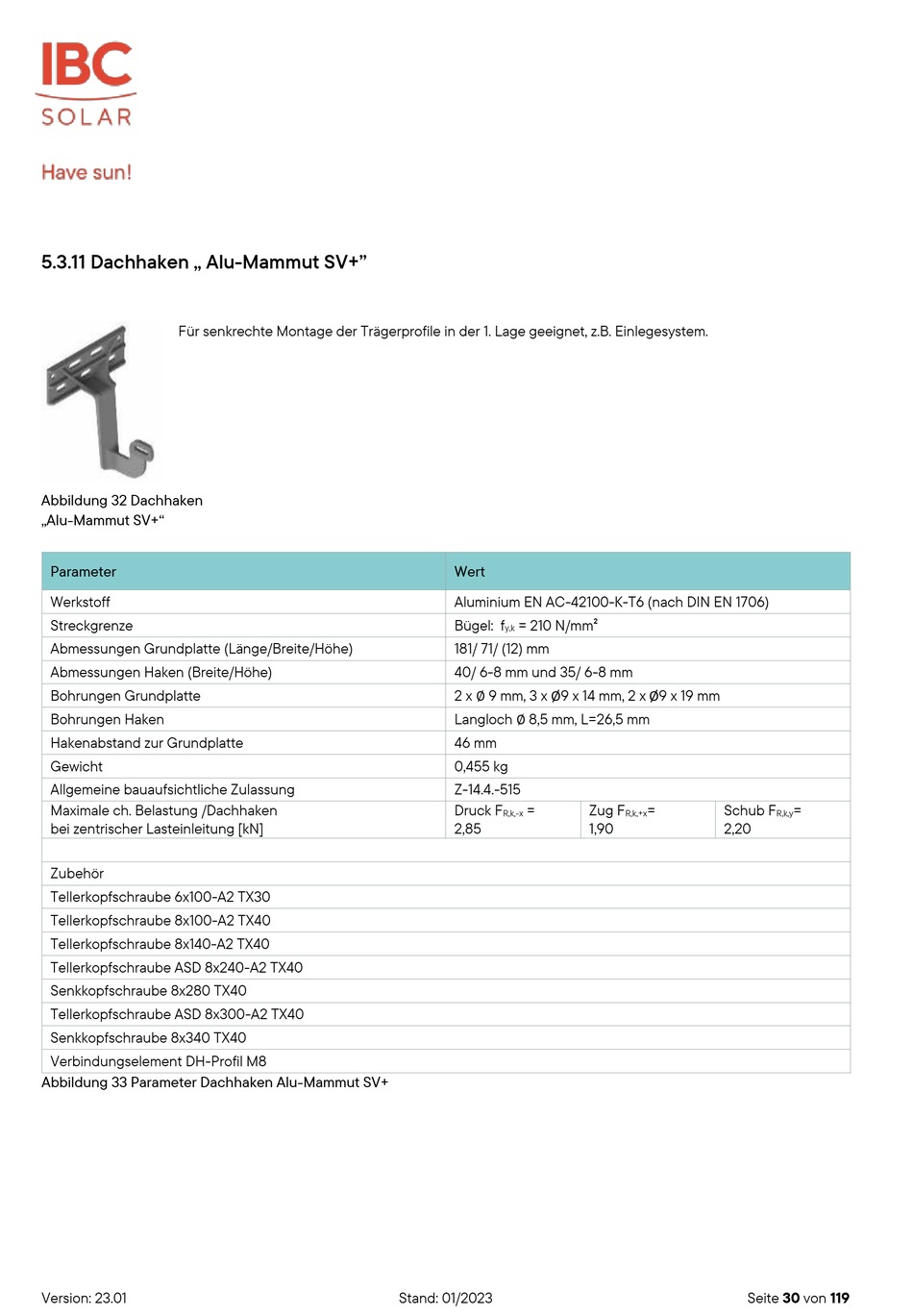

5.3.11 Dachhaken „ Alu-Mammut SV+"
Für senkrechte Montage der Trägerprofile in der 1. Lage geeignet, z.B. Einlegesystem.
Abbildung 32 Dachhaken
„Alu-Mammut SV+"
Parameter
Werkstoff
Streckgrenze
Abmessungen Grundplatte (Länge/Breite/Höhe)
Abmessungen Haken (Breite/Höhe)
Bohrungen Grundplatte
Bohrungen Haken
Hakenabstand zur Grundplatte
Gewicht
Allgemeine bauaufsichtliche Zulassung
Maximale ch. Belastung /Dachhaken
bei zentrischer Lasteinleitung [kN]
Zubehör
Tellerkopfschraube 6x100-A2 TX30
Tellerkopfschraube 8x100-A2 TX40
Tellerkopfschraube 8x140-A2 TX40
Tellerkopfschraube ASD 8x240-A2 TX40
Senkkopfschraube 8x280 TX40
Tellerkopfschraube ASD 8x300-A2 TX40
Senkkopfschraube 8x340 TX40
Verbindungselement DH-Profil M8
Abbildung 33 Parameter Dachhaken Alu-Mammut SV+
Version: 23.01
Wert
Aluminium EN AC-42100-K-T6 (nach DIN EN 1706)
Bügel: f
= 210 N/mm²
y,k
181/ 71/ (12) mm
40/ 6-8 mm und 35/ 6-8 mm
2 x ∅ 9 mm, 3 x Ø9 x 14 mm, 2 x Ø9 x 19 mm
Langloch ∅ 8,5 mm, L=26,5 mm
46 mm
0,455 kg
Z-14.4.-515
Druck F
=
R,k,-x
2,85
Stand: 01/2023
Zug F
=
Schub F
R,k,+x
1,90
2,20
Seite 30 von 119
=
R,k,y
