Schritt 2: Position der unteren Stützen
Es wird empfohlen das Sprungmaß von Vorderkante „Stütze unten" zu Vorderkante „Stütze unten" vom AeroFix beizubehalten.
Diese sind wie folgt
• AeroFix 15-S 1,8 m (varaibel 1,62 m – 1,98 m)
• AeroFix 10-S 1,6 m (variabel 1,44 m – 1,76 m)
• AeroFix 10-EW 2,3 m (nicht variabel)

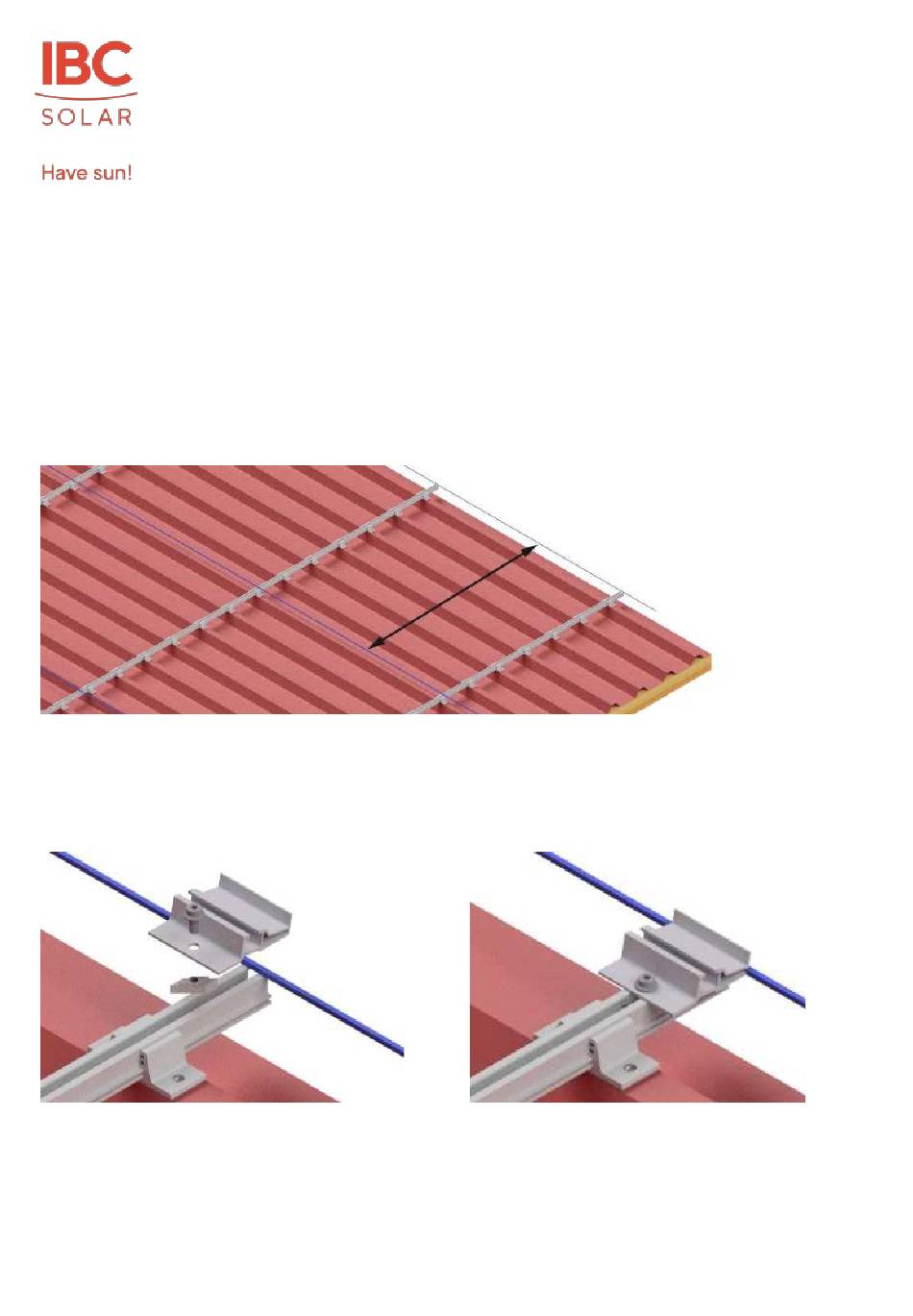

Abbildung 80 Position der „Stützen unten" im Sprungmaß markieren
Schritt 3: Stütze unten befestigen
Für eine einfachere Montage sollte die Schraube mit dem Nutenstein vorher an die Stütze montiert werden.
Abbildung 82 „Stütze unten" mit Schraube und Nutenstein
Version: 23.01
Abbildung 81 „Stütze unten" montiert
Stand: 01/2023 Seite 52 von 119
