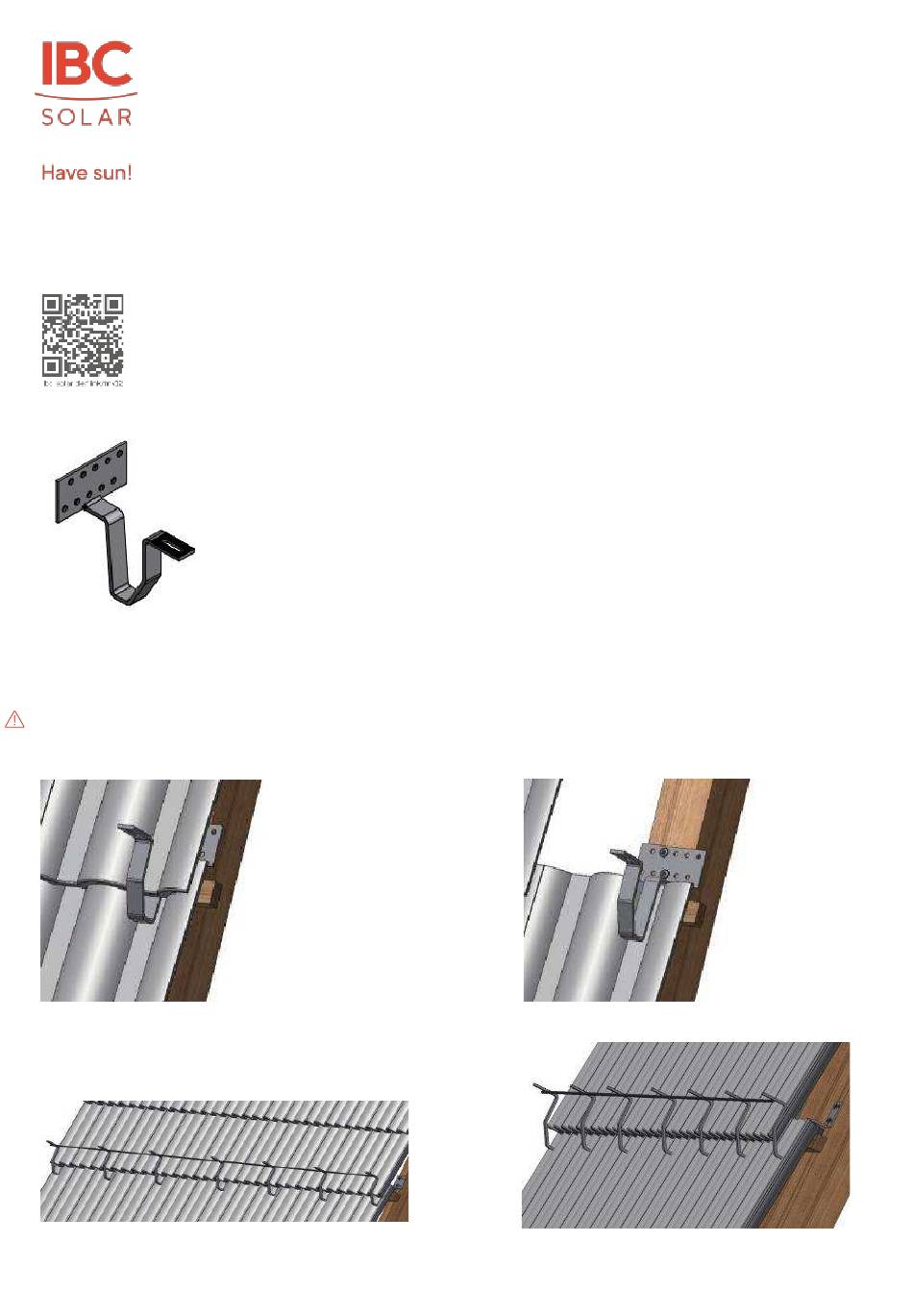

5.2 Montage Dachhaken

Wir empfehlen dringend, die Montage der Dachhaken durch fachlich ausgebildetes Personal z.B.
Dachdeckerfirma vornehmen zu lassen! Bitte beachten Sie auch die Richtlinien und Vorgaben des Herstellers der
jeweiligen Dacheindeckung, insbesondere was die Verwendung von Zubehör der Herstellfirma der
Dacheindeckung anbelangt, sowie die in Abbildung 175 befindliche Übersicht, in der Angaben zu den nach EN
1995-1-1 benötigten Sparrenabmessungen zu finden sind.
Montageschritte:
•
•
▪
•
•

Abbildung 5 Dachhaken

Durch unterschiedliche länderspezifische Dachkonstruktionen können Montagevarianten entstehen. Diese Varianten bitte aus
separaten Montageanleitungen entnehmen.
Achtung
Montierte Dachhaken nicht als Trittleiter benutzen, da die darunter liegende Dachpfanne durch die extreme Punktbelastung
beschädigt werden kann! Eine Verformung des Dachhakens selber ist nicht auszuschließen.

Abbildung 6 Dachhaken auf Dachsparren

Abbildung 8 Montierter Dachhaken

Version: 23.01
Dachziegel über dem Sparren aufdecken.
Dachhaken in der Senke des Pfannenziegels platzieren und mittig ausrichten.
Dachhaken mittels zweier versetzter Tellerkopfschrauben am Sparren verschrauben. Es ist
kein vorbohren notwendig. Randabstände unter Abbildung 175 einhalten.
Die weiteren Dachhaken mittels einer Schnur fluchtend zueinander ausrichten
Ausgeflexten Dachziegel wieder einlegen.
Stand: 01/2023

Abbildung 7 Montierter Dachhaken

Abbildung 9 Ausrichtung mit Schnur
