5.3.6 Dachhaken „Vario S+"
Für horizontale und vertikale Verstellbarkeit an der Grundplatte.
Abbildung 21
Dachhaken Vario S+
Parameter
Werkstoff
Streckgrenze
Abmessungen Grundplatte (Länge/Breite/Höhe)
Abmessungen Haken (Breite/Höhe)
Bohrungen Grundplatte
Bohrungen Haken
Hakenabstand zur Grundplatte
Gewicht
Allgemeine bauaufsichtliche Zulassung
Maximale ch. Belastung /Dachhaken [kN]
Zubehör
Tellerkopfschraube 6x100-A2 TX30
Tellerkopfschraube 8x100-A2 TX40
Tellerkopfschraube 8x140-A2 TX40
Tellerkopfschraube ASD 8x240-A2 TX40
Senkkopfschraube 8x280 TX40
Tellerkopfschraube ASD 8x300-A2 TX40
Senkkopfschraube 8x340 TX40
Verbindungselement DH-Profil M10

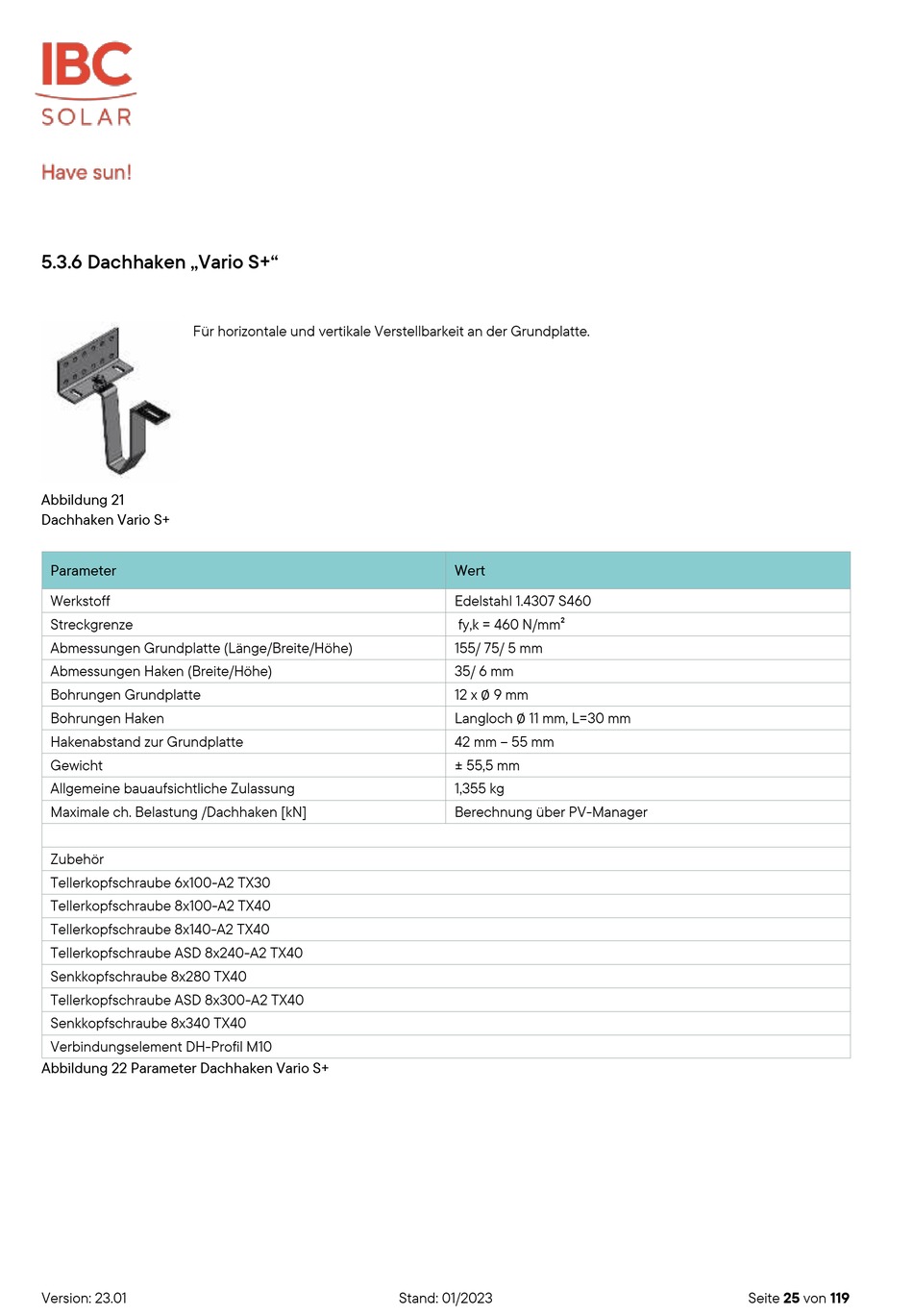

Abbildung 22 Parameter Dachhaken Vario S+
Version: 23.01
Wert
Edelstahl 1.4307 S460
fy,k = 460 N/mm²
155/ 75/ 5 mm
35/ 6 mm
12 x ∅ 9 mm
Langloch ∅ 11 mm, L=30 mm
42 mm – 55 mm
± 55,5 mm
1,355 kg
Berechnung über PV-Manager
Stand: 01/2023
Seite 25 von 119
