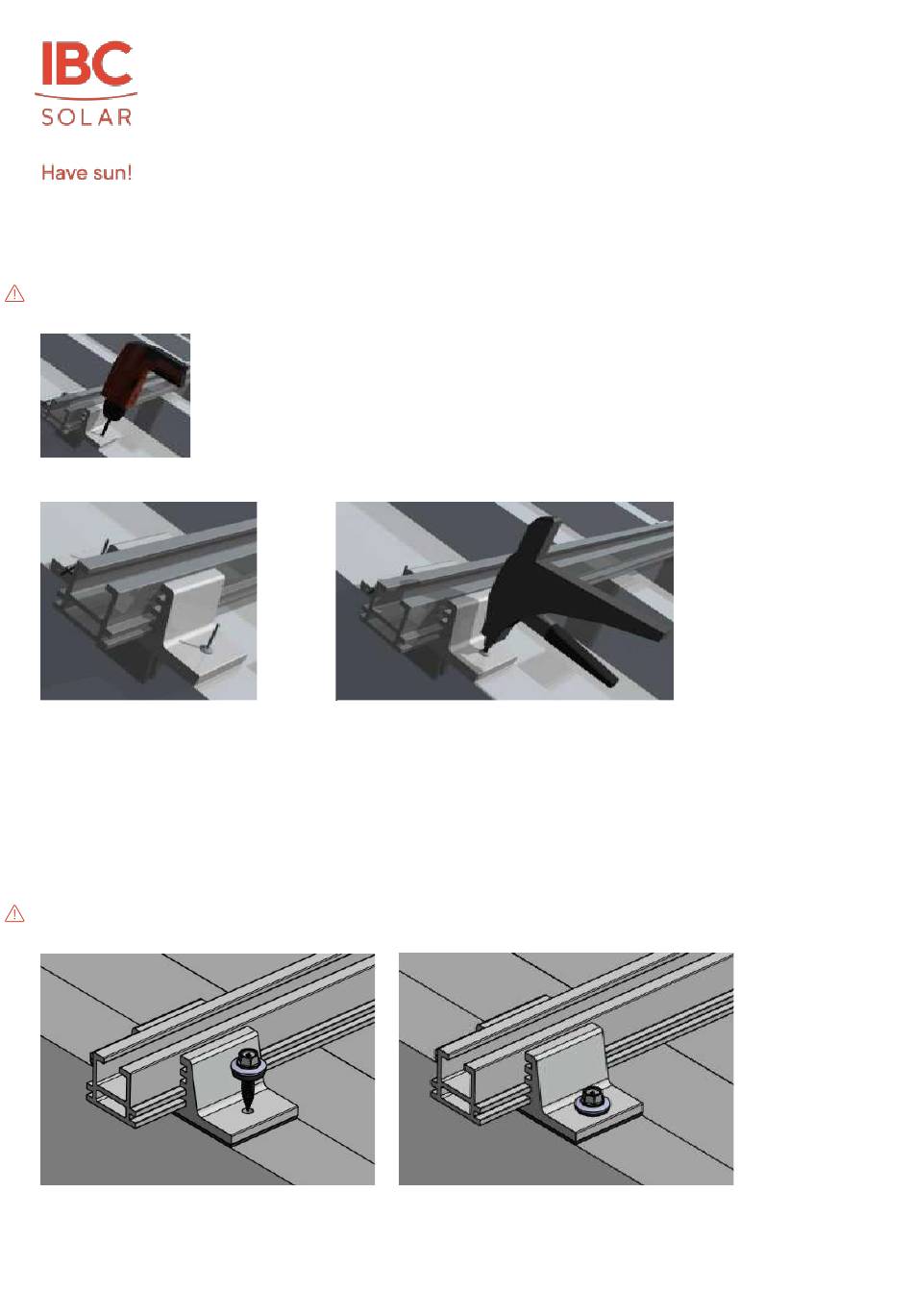

Schritt 6A: Befestigen des „Trapezsystem Eco 340mm & 420mm" auf der Dachhaut mit Blindnieten
Achtung
Zum Erreichen der statischen Werte ist ein Bohrer Ø 5,0 mm zwingend erforderlich!
• Bei Verwendung der Nieten werden pro „Klemmenschuh" zwei Bohrungen Ø 5,0 mm gesetzt. Hierbei
ist auf eine sauber ausgeführte Bohrung zu achten, um die statischen Werte zu erfüllen.
• Nun werden die Blindnieten Flachrundkopf 4,8×15 mm in die Bohrungen eingesetzt und vernietet.
• Die mitgelieferten Blindnieten Flachrundkopf spezial 4,8×15 mm sind für Stahl- und Aluminiumbleche
mit einer Blechstärke von 0,5 mm bis 1,5 mm zugelassen.
Abbildung 100 Klemme
verbohren

Abbildung 101 Einstecken der Nieten

Schritt 6B: Befestigen des „Trapezsystem Eco 340mm & 420mm" auf der Dachhaut mit Dünnblechschraube
•
Bei Verwendung der Dünnblechschrauben werden pro TRAPEZKLEMME zwei Schrauben gesetzt. Hierbei ist unbedingt
auf ein sauberes ausgeführtes Einschrauben zu achten, um die statischen Werte zu erfüllen. Die Dünnblechschrauben
werden soweit angezogen, bis die Dichtung etwas herausquillt.
• Die mitgelieferten Dünnblechschrauben 5,5x25 sind bei Stahl- und Aluminiumblechen für eine Blechstärke von 0,5 mm
bis 1,5 mm zugelassen.
Achtung
Ein Vorbohren vom Trapezblech ist nicht erlaubt.

Abbildung 103 Ansetzen der Schraube

Version: 23.01

Abbildung 102 Vernieten mit Standard-Nietkopf

Abbildung 104 Trapezklemme geschraubt

Stand: 01/2023 Seite 64 von 119
