Abbildung 42 Verbindung Blechziegel Mit Lattenschiene; Abbildung 43 Mögliche Position Der Asd Senkkopf- Und Tellerkopfschrauben - IBC Solar TopFix 200 Montageanleitung

Schritt 3:

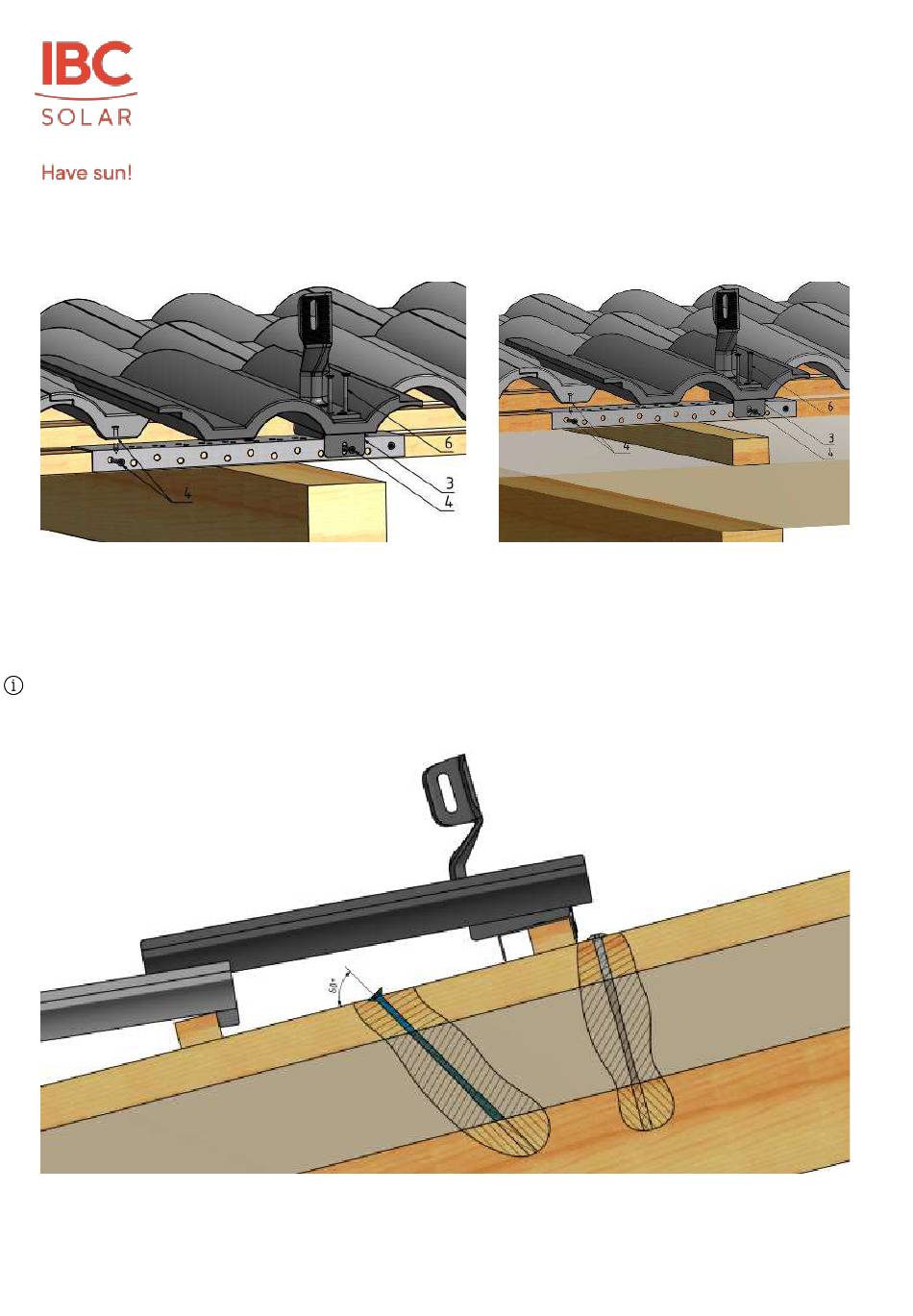

Abbildung 42 Verbindung Blechziegel mit Lattenschiene

• Dachhaken eindecken, mit Schrauben (6) und (4) montieren und Verstärkungsschiene zusätzlich mit Schraube (4) an
Dachlatte befestigen.
Information
Falls die vorhandene Verschraubung der Konterlattung bei der bauseitigen statischen Überprüfung die auftretenden Kräfte nicht
ausreichend ableiten kann, so ist es möglich mit den ASD Schrauben aus „Abbildung 34 Übersicht Schraubenlängen" diese zu
verstärken. Anzahl und Position der Schrauben muss nach den baulichen Anforderung erfolgen.
Abbildung 43 Mögliche Position der ASD Senkkopf- und Tellerkopfschrauben
