6. Montage der Trägerprofile
•
Die vormontierte Befestigungsschraube (Verbindungselement DH-Profil M10) durch das Langloch des Dachhakens
stecken. 90° verdrehen und in die Montagenut des z.B. Trägerprofils TF50+ einführen. Trägerprofil TF50+ auf
gewünschte Höhe mit dem Dachhaken verbinden und festziehen.
Achtung
Es ist darauf zu achten, dass alle Zähne des Trägerprofils z.B. Typ TF50+ im Eingriff sind!
•
Mit dem obersten oder untersten Trägerprofil beginnen. Schrauben nach den Befestigungspunkten (z.B. Dachhaken)
ausrichten und montieren. Siehe Abbildung 122.
•
Die weiteren Trägerprofile mittels einer Schnur fluchtend zueinander ausrichten
•
Trägerprofile, falls erforderlich, mit Stoßverbindern verlängern.
•
Aufgrund der thermischen Ausdehnung darf eine maximale Trägerprofillänge von maximal 11,90 m (5 Stab 2,38 m) nicht
überschritten werden.
•
Um insbesondere Frostschäden zu verhindern, ist auszuschließen, dass sich stehendes Wasser in den Trägerprofilen
bilden kann.

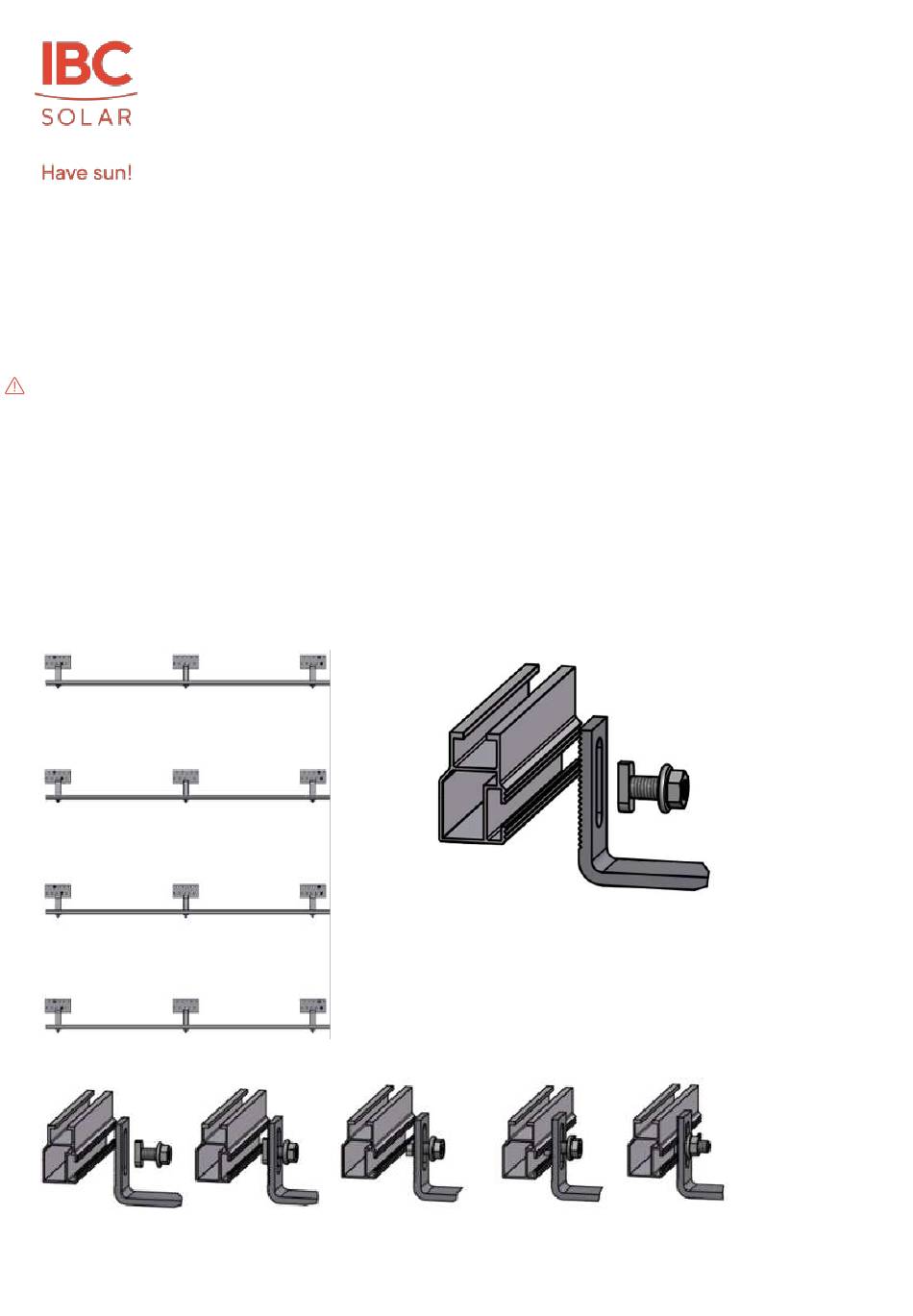

Abbildung 120 Trägerprofil, montiert
Abbildung 122 Trägerprofil-Montage
Version: 23.01
Abbildung 121 Trägerprofil-Montage
Stand: 01/2023
Seite 71 von 119
