5.9.7 Trapezsystem Eco 120mm

Schritt 1: Auslegung mit dem „PV-Manager"
Schritt 2: Befestigungspunkte der Klemme anzeichnen

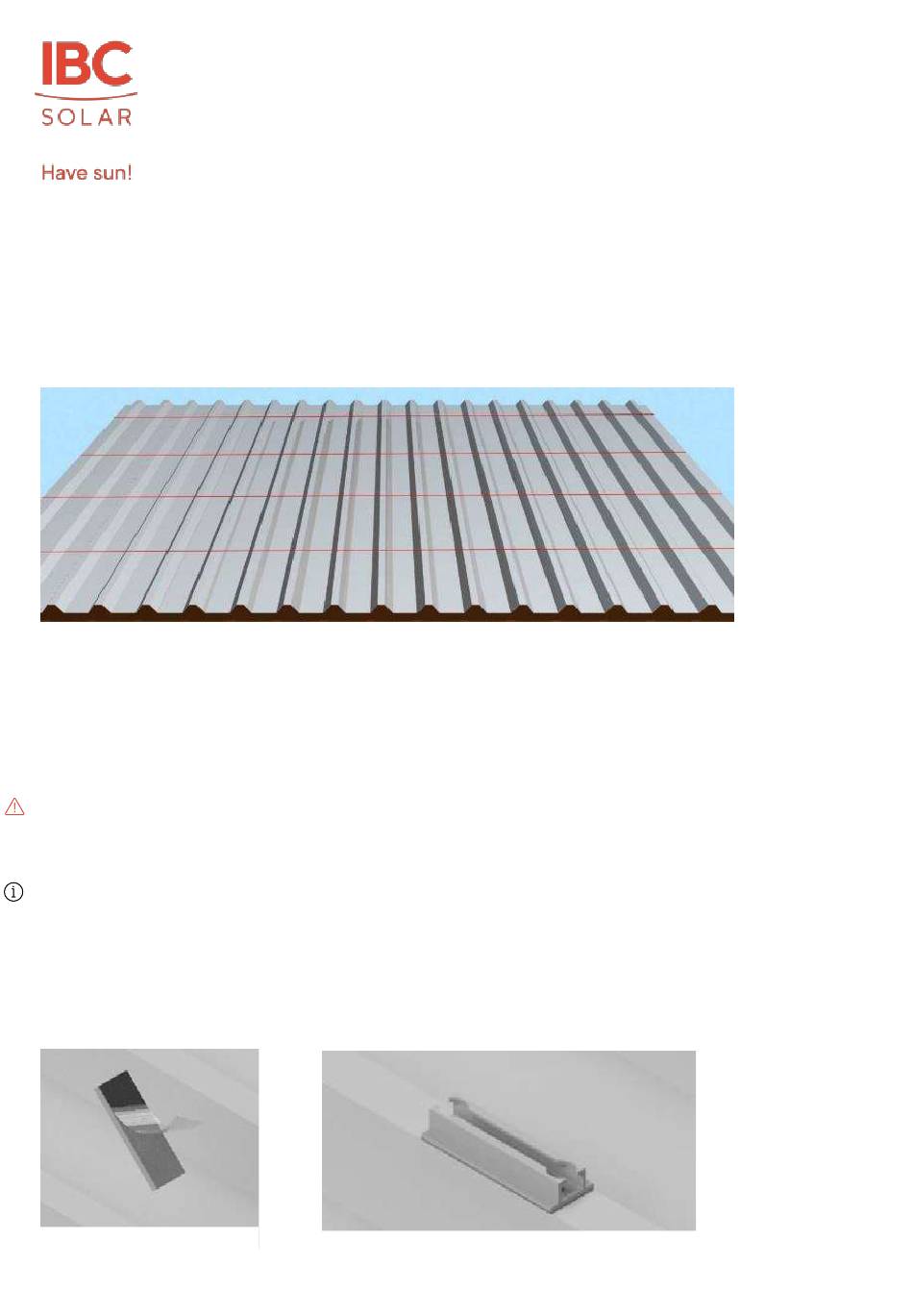

Abbildung 107 Befestigungspunkte anzeichnen

Schritt 3: Reinigen der Dacheindeckung
Die Reinigung der Dacheindeckung erfolgt nur dort, wo später die Trapezklemmen aufgeklebt werden. Um eine optimale
Dichtheit zu gewährleisten, muss die Oberfläche trocken und frei von Fett-, Öl- oder Silikonfilmen sowie von Schmutzpartikeln
sein. Bei starken Verschmutzungen empfiehlt es sich, die Oberfläche mit einem geeigneten Mittel (z. B. Reinigungsvlies) leicht
anzuschleifen und nachträglich zu reinigen. Als Reinigungsmittel eignen sich Isopropyl-Alkohol oder Aceton in Kombination mit
fusselfreien Papierhandtüchern.
Achtung
Sicherheitsvorschriften beim Umgang mit Lösemitteln und Chemikalien beachten!
Schritt 4: Aufkleben „Trapezsystem Eco 120mm"
Information
Das verwendete Hochleistungsklebeband kann bereits bei einer Objekt- und Verarbeitungstemperatur ab 0 °C eingesetzt
werden, die Endfestigkeit stellt sich bei einer Umgebungstemperatur von 20 °C nach ca. 72 h ein. Höhere Temperaturen
beschleunigen diesen Prozess.
Die Verklebung von Oberflächen unterhalb dieser Temperatur wird nicht empfohlen, da der Klebstoff zu hart wird, um eine gute
Adhäsion zu bewirken. Nachdem die Verklebung einmal erfolgt ist, stellen tiefe Temperaturen normalerweise kein Problem dar.
Um eine gute Haftung zu gewährleisten, muss eine Kondensatbildung vermieden werden. Kondensat kann entstehen, wenn z.B.
die zu verbindenden Werkstoffe hohe Temperaturdifferenzen aufweisen.
Abbildung 108 Abziehen der
Abbildung 109 Aufkleben „Trapezsystem Eco 120mm"
Schutzfolie
Version: 23.01 Stand: 01/2023 Seite 66 von 119
