5.10 Montage von Falzklemmen

Die Befestigung bei Stehfalzdächern erfolgt mit speziellen Befestigungselementen, auf denen wiederum die Trägerprofile bzw.
Modulklemme befestigt werden.

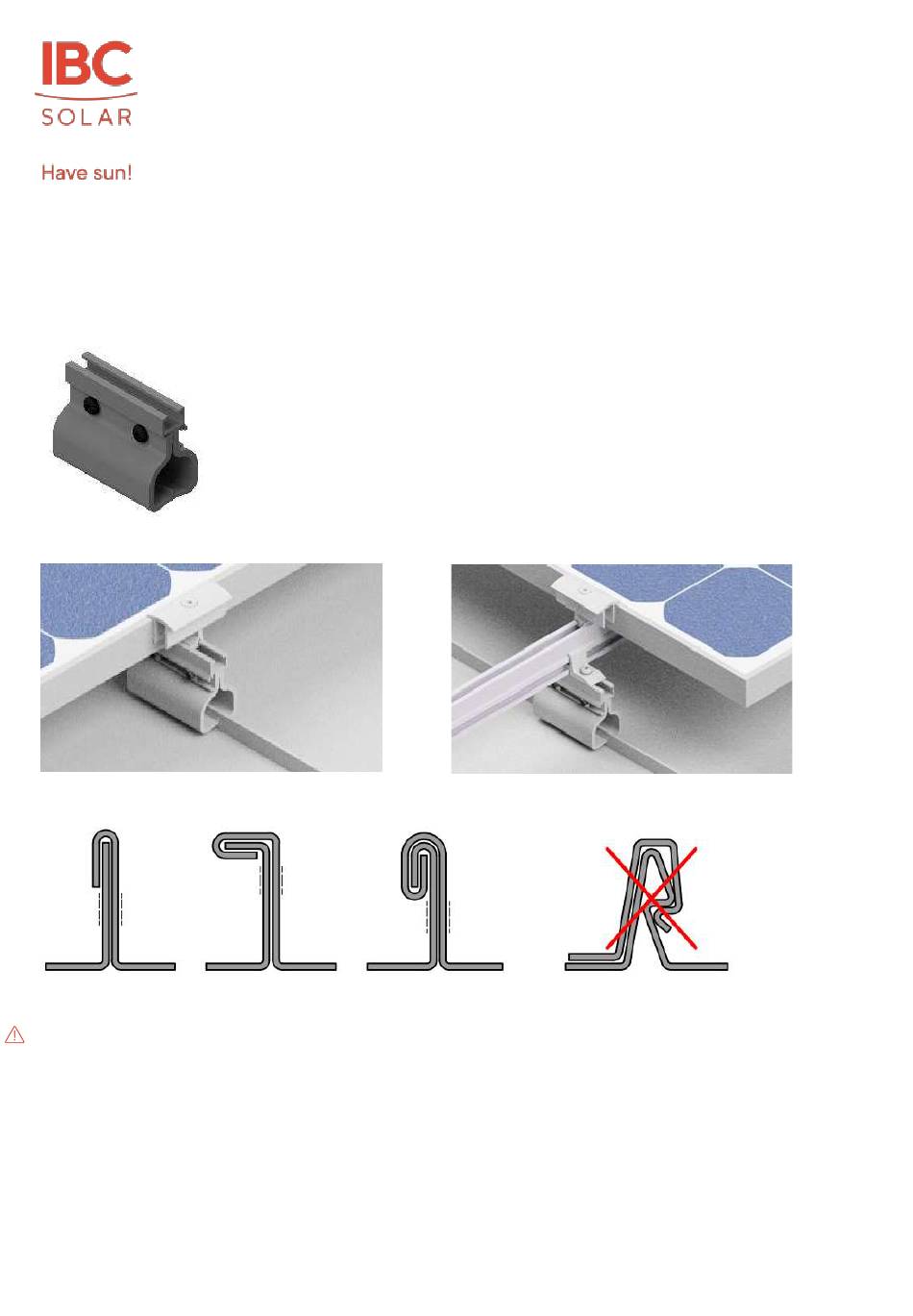

Abbildung 115
Blechfalzklemme universal G2

Abbildung 117 Direktmontage

Abbildung 118 Blechfalzvarianten

Achtung
Es muss bauseitig geklärt werden, ob das Dach in Verbindung mit der Unterkonstruktion die, durch die Installation der PV-Anlage,
zusätzlich auftretenden Kräfte aufnehmen kann. Bei der Befestigung von PV-Anlagen auf Stehfalzdächern muss das Dach nicht
nur die zusätzlichen Lasten, sondern auch die zusätzlichen Windsogkräfte aufnehmen können. Die Anzahl der
Befestigungspunkte (Falzklemmen) ist anhand der bauseitigen Bedingungen von einer Statikerin oder Statiker zu überprüfen. Die
Position der Blechfalzklemme soll nicht auf einen Halteclip vom Blechfalz erfolgen. Im Zweifel ist eine Fachkraft für
Dacheindeckungen zu Rate zu ziehen. Die Generatorfelder sind so klein wie möglich zu halten, um die auftretenden Spannungen
zu minimieren. Eine Befestigung auf Titanzink- oder Kupferdächer wird nicht empfohlen. Vorab soll die Klemme auf
Passgenauigkeit und Materialverträglichkeit überprüft werden.
Version: 23.01
Die Dacheindeckung darf nicht durch Belastung der aufgesetzten Falzklemmen beschädigt werden.
Daher empfehlen wir, die Montage der Blechfalzklemmen durch eine Dachdeckerfirma vornehmen zu
lassen! Das Anzugsmoment der Blechfalzklemme ist so zu begrenzen, dass die Blechfalze nicht
verformt und die thermische Dehnung der Bleche nicht behindert werden.
Die Klemmen werden senkrecht gemäß der Anzahl der Module oder der Trägerprofile verteilt. In der
Regel sollte auf jeden Stehfalz eine Klemme gesetzt werden. Das Trägerprofil darf links und rechts
max. 0,4 m frei überstehen. Thermische Trennungen der Profile nach max. 3,3m bzw. Angaben der
jeweiligen Blechfalzhersteller beachten.

Abbildung 116 Mit Profillage und 2-lagiger Verbinder

Stand: 01/2023
