5. Anlage
X20
X4
58
PCU
Das Schwimmbad kann auch an Kreis C angeschlossen
werden, indem die Option AD249 hinzugefügt wird:
Die Anschlüsse an den mit C bezeichneten
4
Klemmleisten vornehmen.
Die Parameter des Kreises C einstellen.
4
n Zeitprogramm der Pumpe des Sekundärkreislaufs
Die Sekundärpumpe arbeitet während der Tagesbetriebsabschnitte
von Programm B sowohl im Sommer- als auch im Winterbetrieb.
n Abschaltung
Wie Sie Ihr Schwimmbad winterfest machen, erfahren Sie von Ihrem
Schwimmbadinstallateur.
5.9.10.

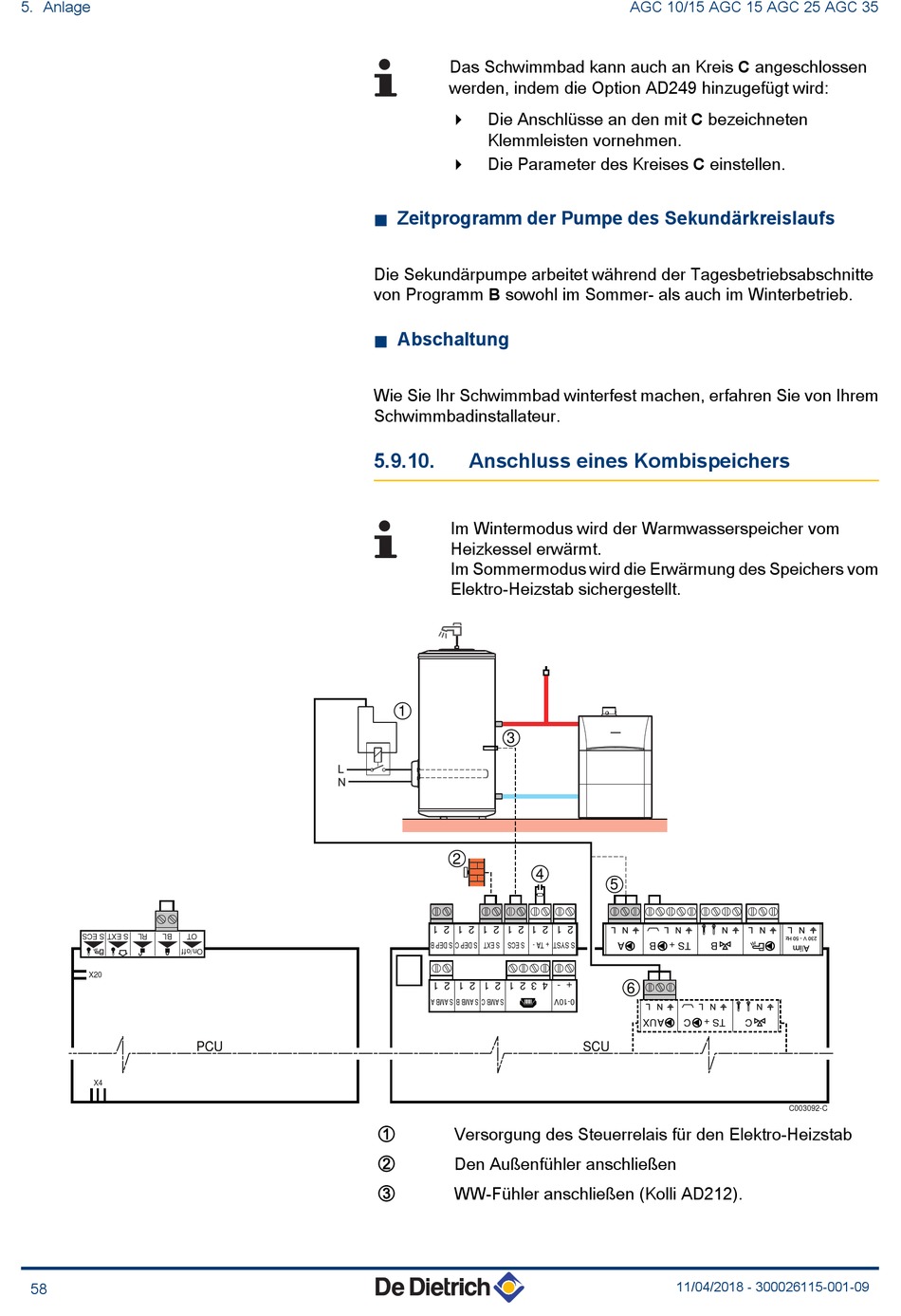

Anschluss eines Kombispeichers
Im Wintermodus wird der Warmwasserspeicher vom
Heizkessel erwärmt.
Im Sommermodus wird die Erwärmung des Speichers vom
Elektro-Heizstab sichergestellt.
1
3
2
4
Versorgung des Steuerrelais für den Elektro-Heizstab
A
Den Außenfühler anschließen
Z
WW-Fühler anschließen (Kolli AD212).
E
AGC 10/15 AGC 15 AGC 25 AGC 35
5
6
SCU
11/04/2018 - 300026115-001-09
C003092-C
