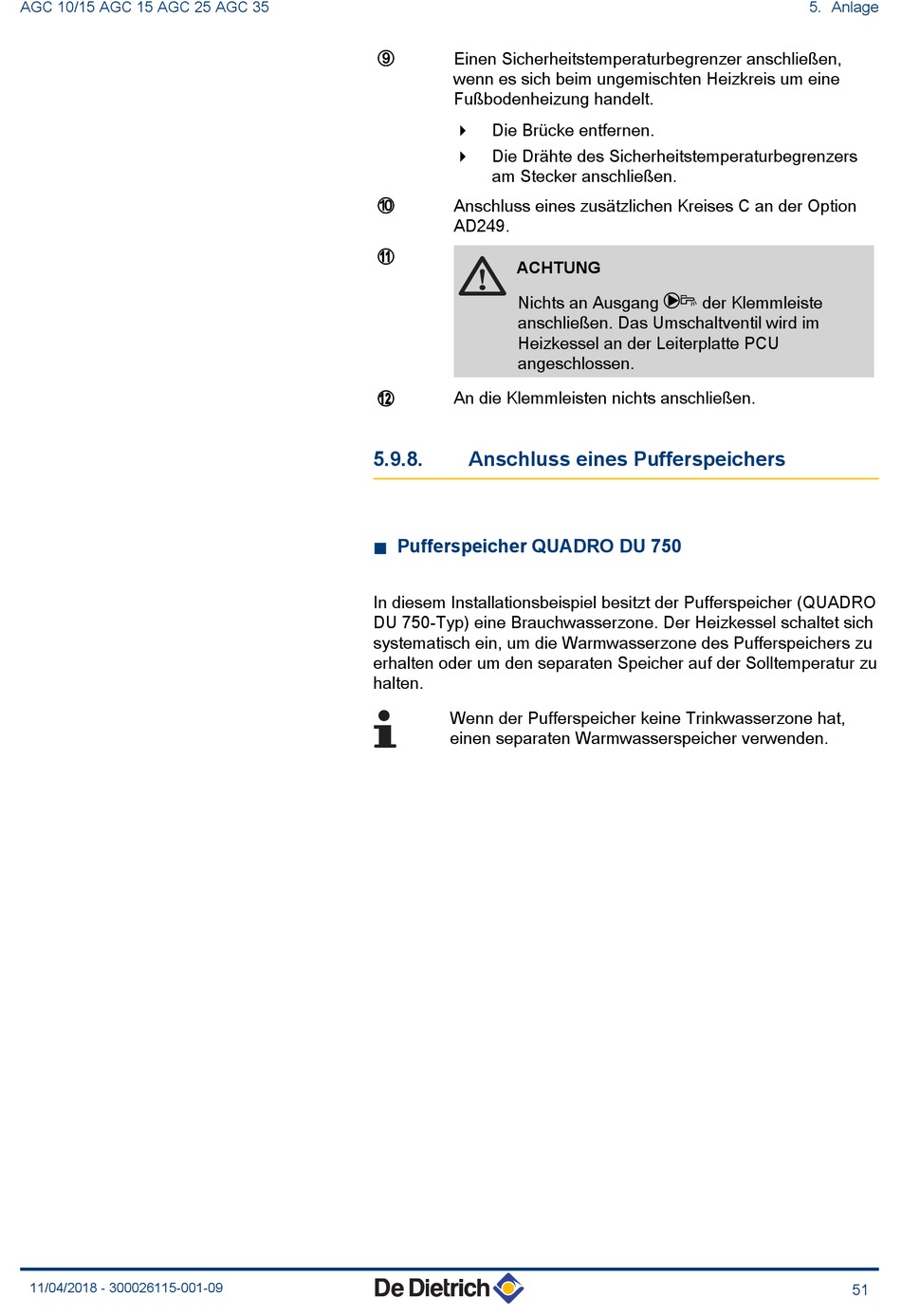

AGC 10/15 AGC 15 AGC 25 AGC 35
11/04/2018 - 300026115-001-09
Einen Sicherheitstemperaturbegrenzer anschließen,
O
wenn es sich beim ungemischten Heizkreis um eine
Fußbodenheizung handelt.
Die Brücke entfernen.
4
Die Drähte des Sicherheitstemperaturbegrenzers
4
am Stecker anschließen.
Anschluss eines zusätzlichen Kreises C an der Option
P
AD249.
a
ACHTUNG
Nichts an Ausgang Mr der Klemmleiste
anschließen. Das Umschaltventil wird im
Heizkessel an der Leiterplatte PCU
angeschlossen.
An die Klemmleisten nichts anschließen.
z
5.9.8.
Anschluss eines Pufferspeichers
n Pufferspeicher QUADRO DU 750
In diesem Installationsbeispiel besitzt der Pufferspeicher (QUADRO
DU 750-Typ) eine Brauchwasserzone. Der Heizkessel schaltet sich
systematisch ein, um die Warmwasserzone des Pufferspeichers zu
erhalten oder um den separaten Speicher auf der Solltemperatur zu
halten.
Wenn der Pufferspeicher keine Trinkwasserzone hat,
einen separaten Warmwasserspeicher verwenden.
5. Anlage
51
