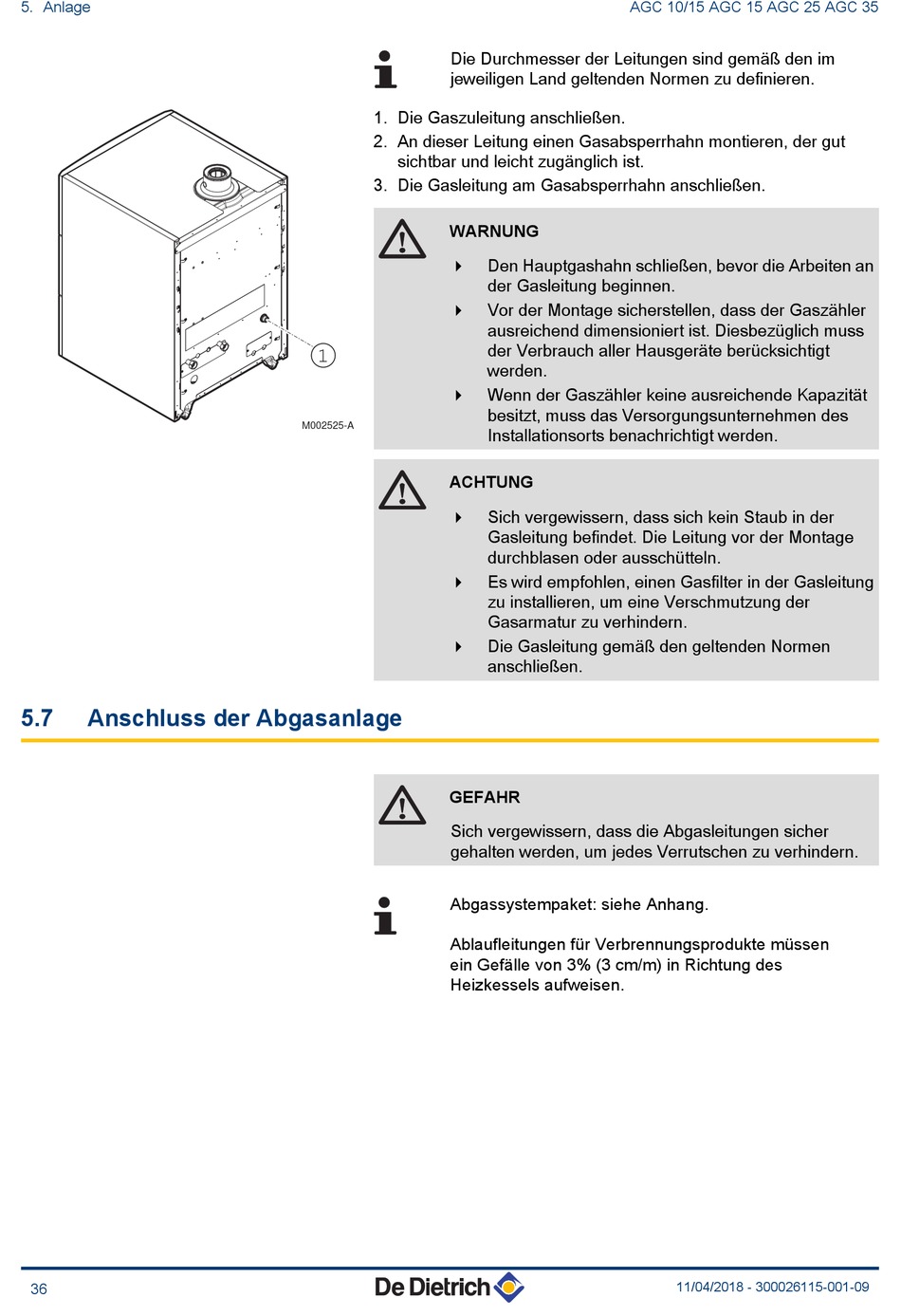

5. Anlage
5.7
Anschluss der Abgasanlage
36
Die Durchmesser der Leitungen sind gemäß den im
jeweiligen Land geltenden Normen zu definieren.
1. Die Gaszuleitung anschließen.
2. An dieser Leitung einen Gasabsperrhahn montieren, der gut
sichtbar und leicht zugänglich ist.
3. Die Gasleitung am Gasabsperrhahn anschließen.
WARNUNG
4
4
1
4
M002525-A
ACHTUNG
4
4
4
GEFAHR
Sich vergewissern, dass die Abgasleitungen sicher
gehalten werden, um jedes Verrutschen zu verhindern.
Abgassystempaket: siehe Anhang.
Ablaufleitungen für Verbrennungsprodukte müssen
ein Gefälle von 3% (3 cm/m) in Richtung des
Heizkessels aufweisen.
AGC 10/15 AGC 15 AGC 25 AGC 35
Den Hauptgashahn schließen, bevor die Arbeiten an
der Gasleitung beginnen.
Vor der Montage sicherstellen, dass der Gaszähler
ausreichend dimensioniert ist. Diesbezüglich muss
der Verbrauch aller Hausgeräte berücksichtigt
werden.
Wenn der Gaszähler keine ausreichende Kapazität
besitzt, muss das Versorgungsunternehmen des
Installationsorts benachrichtigt werden.
Sich vergewissern, dass sich kein Staub in der
Gasleitung befindet. Die Leitung vor der Montage
durchblasen oder ausschütteln.
Es wird empfohlen, einen Gasfilter in der Gasleitung
zu installieren, um eine Verschmutzung der
Gasarmatur zu verhindern.
Die Gasleitung gemäß den geltenden Normen
anschließen.
11/04/2018 - 300026115-001-09
