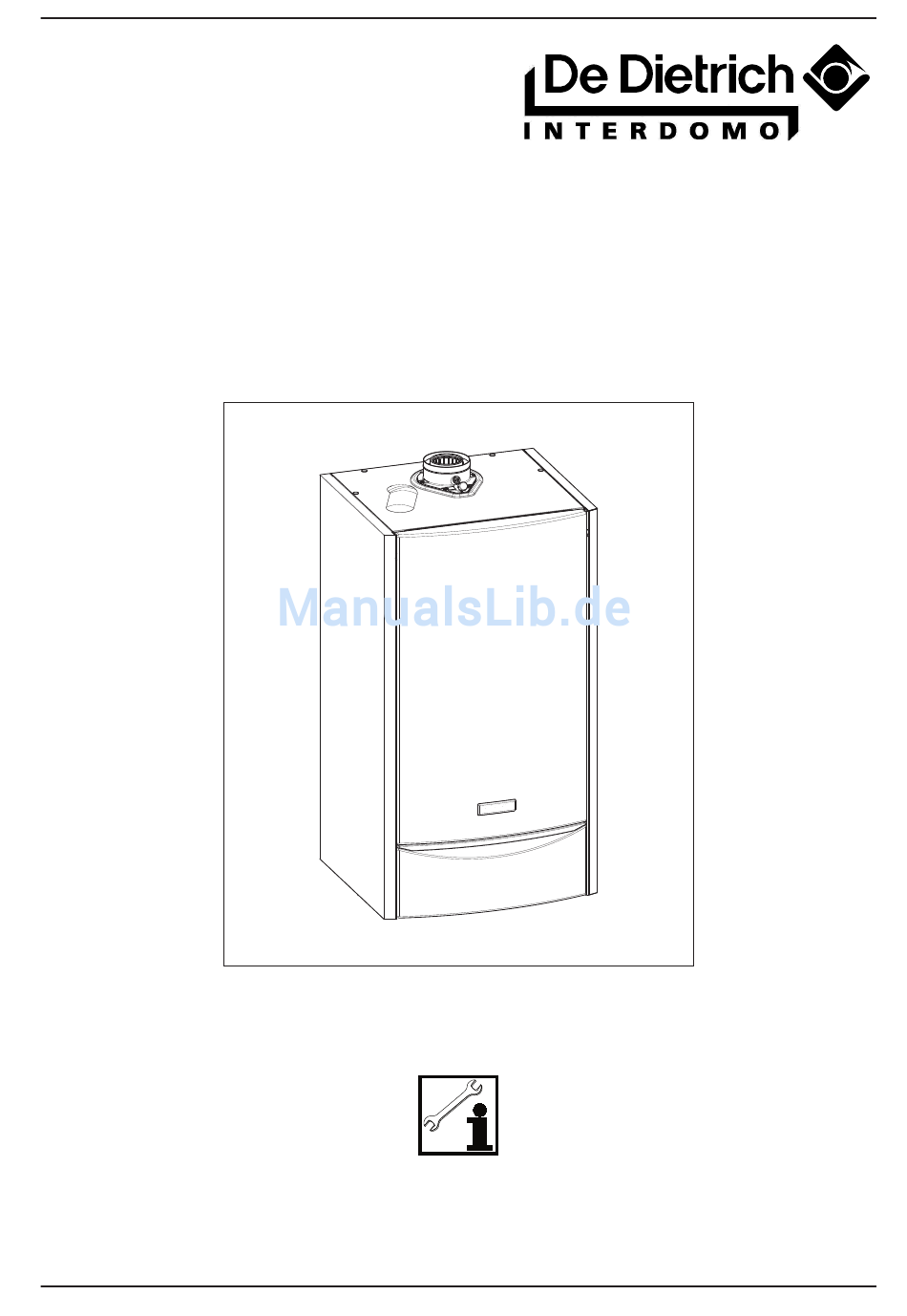

- Seite 1 Domoplus DPSM 3-15, 3-25 ® Gas-Brennwertkessel Installations- und Wartungsanleitung 8531-4008 0293355-1/04.02 DE...
-
Seite 2: Inhaltsverzeichnis
Inhalt Produktbeschreibung ....... 3 Wartung ............ 24 Anwendung ............ 3 Außerbetriebsetzung ........24 Produktmerkmale ........... 3 Kesselfronthaube entfernen ......24 Aufbau Domoplus 3 ........4 Brenner ausbauen ........25 Wärmetauscher überprüfen ......25 Sicherheitshinweise ........5 Wärmetauscher ausbauen ......26 Installationshinweise ........ -
Seite 3: Produktbeschreibung
Produktbeschreibung Anwendung Der Gasbrennwertkessel Domoplus DPSM 3-15, 3-25 ist für geschlossene Warmwasserheizungs- anlagen mit maximaler Vorlauftemperatur bis 100 °C, einstellbar auf maximal 80 °C, vorzugsweise für Kondensationsbetrieb bestimmt. Produktmerkmale Leistungsbereich 3 bis 25 kW Kategorie II für den Betrieb mit Erdgas ... -
Seite 4: Aufbau Domoplus 3
Produktbeschreibung... -
Seite 5: Sicherheitshinweise
Sicherheitshinweise Vorschriften und Sonderanforde- Bitte lesen Sie diese Installations- rungen der Energieversorgungs- anleitung vor Installationsbeginn unternehmen aufmerksam durch. DIN EN 437 Prüfgase, Prüfdrücke, Geräteka- Für Schäden, die durch Nichtbeachtung tegorien dieser Anleitung entstehen, entfallen DIN EN 483 Heizkessel für gasförmige alle Haftungs- und Gewährleistungs- Brennstoffe, Typ C ansprüche! -
Seite 6: Allgemeine Hinweise
Installationshinweise Die Errichtung einer Brennwertfeuerstätte ist Allgemeine Hinweise der zuständigen Abwasserbehörde anzuzeigen. Bei der Erstellung und dem Betrieb der Maßgebend für die Einleitung von Kondens- Anlage müssen die bauaufsichtlichen Vorschrif- wasser in die öffentliche Kanalisation sind die ten und die gesetzlichen Bestimmungen beach- kommunalen Abwasserbestimmungen. -
Seite 7: Aufstellraum
Installationshinweise Aufstellraum Der Gas-Brennwertkessel sollte in einem frost- freien, belüftbaren Raum installiert werden. Die Aufstellung in Räumen mit starkem Staubanfall, Wasch- oder Trockenräumen, ist nicht zulässig. Insbesondere bei raumluftabhängigem Betrieb darf er nicht in Räumen aufgestellt werden, in denen Lösungsmittel, chlorhaltige Reinigungs- mittel, Farben, Klebstoffe usw. -
Seite 8: Installationsvarianten
Installationshinweise... -
Seite 9: Zulässige Abgasleitungslängen
Installationshinweise Zulässige Abgasleitungslängen nach DIN 4705 für Abgasrohre aus Aluminium bzw. PPS/PP Domoplus Domoplus 3-15 3-25 Abgasleitung max. max. Kessel- waage- senk- senk- senk- anschluss recht recht rechte rechte mm Ø Länge Länge mm Ø mm Ø Raumluftabhängig im Schacht B Raumluftunabhängig, einwandig, im Schacht C 60/100 60/100... -
Seite 10: Hydraulische Beispiele
Installationshinweise Hydraulisches Beispiel Domoplus DPSM 3-15, 3-25 Anlage mit einem direkten Heizkreis 1 = Witterungsfühler 2 = Raumfühler/Fernbedienung 3 = Thermostatventil 4 = Membran-Ausdehnungsgefäß 5 = Wasserweiche 6 = Brauchwasserfühler Hydraulisches Beispiel Domoplus DPSM 3-15, 3-25 Anlage mit einem direkten Heizkreis, einem gemischten Heizkreis und Speicher ��... -
Seite 11: Installation
Installation Wandmontage ��� Für den Betrieb von raumluft- ��� �� abhängigen Anlagen werden besondere Anforderungen an die Be- und Entlüftung des Aufstell- raumes gestellt. Aufstellung nach den gültigen örtlichen Vorschriften vornehmen. Verpackung entfernen - Kessel auf der Trans- portpalette belassen - nicht auf die Anschlüsse stellen. -
Seite 12: Gasanschluss
Installation Gasanschluss ��� �� ��� Arbeiten an gasführenden Teilen dürfen nur von konzessionierten Fachfirmen durchgeführt werden. Nennweite der Gasanschlussleitung nach den geltenden Vorschriften bestimmen. Die Installation eines thermisch auslösenden Gas-Absperrhahnes (TAS) ist vorgeschrieben. Gasabsperrhahn* montieren - Verschraubung kesselseitig - Gasanschluss des Kessels mit Rohrzange gegenhalten. -
Seite 13: Hydraulische Einbindung
Installation Hydraulische Einbindung Der Domoplus 3 darf nur in geschlossenen Heizungsanlagen betrieben werden. Bei Fußbodenkreisen muss bauseits eine Übertemperatursicherung installiert werden. Im Fußbodenkreis ohne Systemtrennung sind nur sauerstoffdichte Heizungsrohre nach DIN 4726 zu verwenden. Besteht seitens des Her- stellers von Kunststoffrohren die Forderung, ein chemisches Zusatzmittel vorzusehen, so sind Unbedenklichkeitserklärungen für die jeweilige Heizungsanlage, insbesondere für die Eignung... -
Seite 14: Elektrischer Anschluss
Installation �������� ��� �������� ������� �������� �������� ���������� ���������� �������� ���������� ������ ������ ����� ����� ����� ������ �������� ������� ������ ��� ��������� ��������� ����� ������� �������� ������ ������ ������� ������ ������� ����� ����� ������ ���� ����������� ����������� ������� ������� ����� ������... -
Seite 15: Einbau Der Mischerplatine
Installation Einbau der Mischerplatine* * Zubehör: Art.-Nr. 8575-7743, Kolli-Nr. FM 48 Schrauben lösen und Abdeckung entfernen. Mischerplatine einsetzen. Alle elektrischen Anschlüsse und Steck- verbindungen auf festen Sitz prüfen. Abdeckung(en) wieder aufschrauben. Schaltfeld wieder hochklappen und festschrauben. -
Seite 16: Inbetriebnahme
Inbetriebnahme Kesselanlage mit Wasser füllen Die Inbetriebnahme darf nur von einer konzessionierten Fachfirma durchgeführt werden. Vor der Inbetriebnahme muss die Heizungs- anlage vollständig entleert und gespült werden. Die anschließende Befüllung darf nur mit unbehandeltem, frischem Trinkwasser erfolgen. Der Betrieb ohne gefüllten Kondenswas- sersiphon kann zu Beschädigungen des Brennwertkessels führen! Für den Einsatz von Inhibitoren ist entweder... -
Seite 17: Warmwasserbereitung
Inbetriebnahme Warmwasserbereitung Bei Heizbetrieb ist Tor geöffnet, die Kesselpumpe dient als Heizkreispumpe. Bei Speicherladung ist Tor geöffnet, die Kesselpumpe dient dann zur Speicherladung. Wasserweiche auf manuellen Betrieb schalten. Die manuelle Verstellung ist nur möglich, wenn das Ventil in der oberen Stellung = Speicherladung steht. -
Seite 18: Gasanschlussdruck Überprüfen
= 15,0 kWh/m , Anschlussdruck 20 mbar eingestellt. Werkseitig eingestellte Brennerbelastung bei Heizbetrieb: - Domoplus DPSM 3-15: 14,5 kW - Domoplus DPSM 3-25: 18 kW bei Brauchwasserbetrieb: - Domoplus DPSM 3-15: 14,5 kW - Domoplus DPSM 3-25: 24,5 kW Die Brennereinstellung erfolgt ausschließlich über... - Seite 19 Inbetriebnahme Kunststoff-Verschlussstopfen Messstutzen entfernen. -Gehalt der Abgase mit Messgerät prüfen. Erdgas E -Gehalt: 9,0 %, Luftzahl ca. 1,25 Erdgas LL -Gehalt: 8,8 %, Luftzahl ca. 1,25 Brennereinstellung ab ±0,5% korrigieren. Gasdurchsatz an Einstellschraube einstellen bis der erforderliche CO -Gehalt erreicht ist.
-
Seite 20: Leistungsanpassung
Inbetriebnahme Leistungsanpassung Einstelltabelle Brennerbelastung Über die Einstellung der prozentualen Kessel- leistung kann eine Anpassung der maximalen Domoplus DPSM 3-15 Belastung für Heizbetrieb erfolgen, siehe Gebläse- Tabelle und Anleitung DIEMATIC 3. Belastung Einstellwert drehzahl Für den Warmwasserbetrieb ist der Brenner 1/min... -
Seite 21: Umstellung Auf Flüssiggas
Umstellung auf Flüssiggas Umrüstsatz Flüssiggas Domoplus DPSM 3-15: Art.-Nr. 8531-7021, Kolli-Nr. HC 31 Umrüstsatz Flüssiggas Domoplus DPSM 3-25: Art.-Nr. 8531-7022, Kolli-Nr. HC 32 Umrüstsatz einbauen Arbeiten an gasführenden Teilen dürfen nur durch konzessionierte Fachfirmen durchgeführt werden. Es sind die geltenden technischen Regeln zu beachten! Betriebsschalter auf Position "0"... -
Seite 22: Aufkleber Aufkleben
Umstellung auf Flüssiggas Gasabsperrhahn schließen. Messgerät abnehmen. Schraube am Messnippel einschrauben. Gasabsperrhahn öffnen. Messnippel und Gasarmatur mit Lecksuchspray auf Dichtheit prüfen. Brennereinstellung Die Brennereinstellung erfolgt ausschließlich über die Kontrolle des CO -Gehaltes der Abgase bei maximaler Leistung. -
Seite 23: Inbetriebnahmeprotokoll
Inbetriebnahmeprotokoll Bitte ausgeführte Arbeiten ankreuzen bzw. Messwerte eintragen π Anlage: Installationsfirma: 1. Gasleitung auf Dichtheit prüfen π 2. Zuluft- und Abgasführung überprüfen π 3. Abgasleitung auf Dichtigkeit prüfen π 4. Neutralisationseinrichtung, falls vorhanden, überprüfen π 5. Angaben auf dem Geräteschild mit der vorhandenen Gasart vergleichen π... -
Seite 24: Wartung
Wartung Außerbetriebsetzung Betriebsschalter auf Position „0“ stellen. Notschalter auf Position „AUS“ stellen. � � � � � �� �� �� �� �� �� �� �� Gasabsperrhahn schließen. � � Vorlauf- und Rücklaufhahn schließen. Kesselfronthaube entfernen Schaltfeldabdeckung aufklappen. -
Seite 25: Brenner Ausbauen
Wartung Brenner ausbauen Brenner und Wärmetauscher können heiß sein - Verbrennungsgefahr! Zündkabel abziehen. Gebläseanschlusstecker abziehen. Schalldämpfer abziehen. Sicherungsschraube Feuerungsautomat los- schrauben und Feuerungsautomat entfernen. Gasanschluss-Überwurfmutter losschrauben. Langmuttern losschrauben. Ventilator mit Gas-Luft-Kanal anheben und herausnehmen. Wenn der Brenner erkaltet ist: Zylinderbrenner komplett mit Dichtung her-... -
Seite 26: Wärmetauscher Ausbauen
Wartung Bei großer Verschmutzung Wärmetauscher ausbauen Anschlusskabel abziehen. Entleerungshahn öffnen. Nach vollständiger Entleerung des Wärmetauschers: Kondenswasserablaufschlauch abziehen. Überwurfmutter Vorlauf losschrauben. Dichtung herausnehmen. Überwurfmutter Rücklauf losschrauben. Dichtung herausnehmen. Arretierung hochbiegen und Abgasrohr hochschieben. Wärmetauscher etwas anheben und ... -
Seite 27: Zündelektrode Überprüfen
Wartung Zündelektrode überprüfen Zündelektrode auf Abbrand und Elektroden- abstand überprüfen, ggf. erneuern. Erforderlicher Elektrodenabstand: 3,5 ± 0,5 mm Brenner einbauen Zylinderbrenner einsetzen. Dichtung mit der Öffnung für die Zündkerze ������������������ nach vorne einsetzen. Ventilator mit Gas-Luft-Kanal aufsetzen. ... -
Seite 28: Funktionsprüfung
Wartung Funktionsprüfung Kessel auf maximale Leistung bringen Gasabsperrhahn öffnen. Tasten gleichzeitig Brennwertkessel in Betrieb nehmen. ca. 2 Sekunden drücken. Gasleitung vom Gasabsperrhahn bis ein- Brennerleistung mit den Tasten + und - schließlich Gasarmatur prüfen - mit antikorro- einstellen: P = max. -
Seite 29: Fühlerwiderstände
Wartung Fühlerwiderstand Außenfühler ���� Außentemperatur Widerstand (°C) (Ohm) ���� 6805 5124 ���� 3897 ���� 2988 ���� 2312 1799 ���� 1411 ���� 1117 ���� � ��� ��� ��� � �� �� �� �� ��������������� �� �� Widerstandskurve Außenfühler Fühlerwiderstand NTC 10 kOhm (Kesselvorlauf, Kesselrücklauf, Warmwasser, Abgas) �����... -
Seite 30: Schaltplan
Schaltplan Domoplus DPSM 3-15, 3-25... -
Seite 31: Beseitigung Von Störungen
Beseitigung von Störungen Anzeige Diematic Beschreibung Maßnahme FEHLER ZUNDUNG Fehler Zündung Zündelektrode und Zündleitung überprüfen, gegebenenfalls austauschen. Fehler Ionisation Erdung überprüfen. I-Strom überprüfen, gegebenenfalls CO -Wert korrigieren. Gasventil defekt Gasventil austauschen. Kein Gas oder Luft in der Leitung Anschlussdruck messen und Gasleitung entlüften. -
Seite 32: Technische Daten
Technische Daten r ä r ä ° r ä ° ä n t l ° l i e ° l i e l t t i ° l t t i ° e l t ° ° e l t °... -
Seite 33: Pumpendiagramme
Technische Daten �������������� ��� ���������������� ��� �������� ���� ����� ��� ���� ���� ��� ��� ��� � ��� ��� ��� ��� � ��� ��� � �������������� ��� ���� � �� � ��� ���� � �� ���� � ��� ���� ��� � �... -
Seite 34: Abmessungen
Technische Daten Abmessungen Domoplus DPSM 3-15, 3-25 ��� �� ��� �� �� �� �� ��� �� ��� ��� ��� ��� ���... -
Seite 35: Eg-Baumusterkonformitätserklärung
EG-Baumusterkonformitätserklärung... - Seite 36 ����������� �������������������������������������������������������������� ����� ��������������� ����������������������������������������� ����������� �������������������������� ������������������������������������������������������������������������������������ ����� ����������������� ���� ���������������� ������������������ � ������������������������������������������������������������������� ����� ������������������� �������������� ������������������ ������������������ ��� ���������������������������������������������������������������������������� ������ ����� ��� ������������������ ���� ��� ������������������������������������� �������������������� ��� ���������������������������������...
