AGC 10/15 AGC 15 AGC 25 AGC 35
3
C 13(x)
6
C 53
11/04/2018 - 300026115-001-09
5.7.1.
1
4
B 33
C 33(x)
4
1
C 33(x)
B 33
2
2
8
B 23P
C 93(x)
1
2
3
4
5
6
7

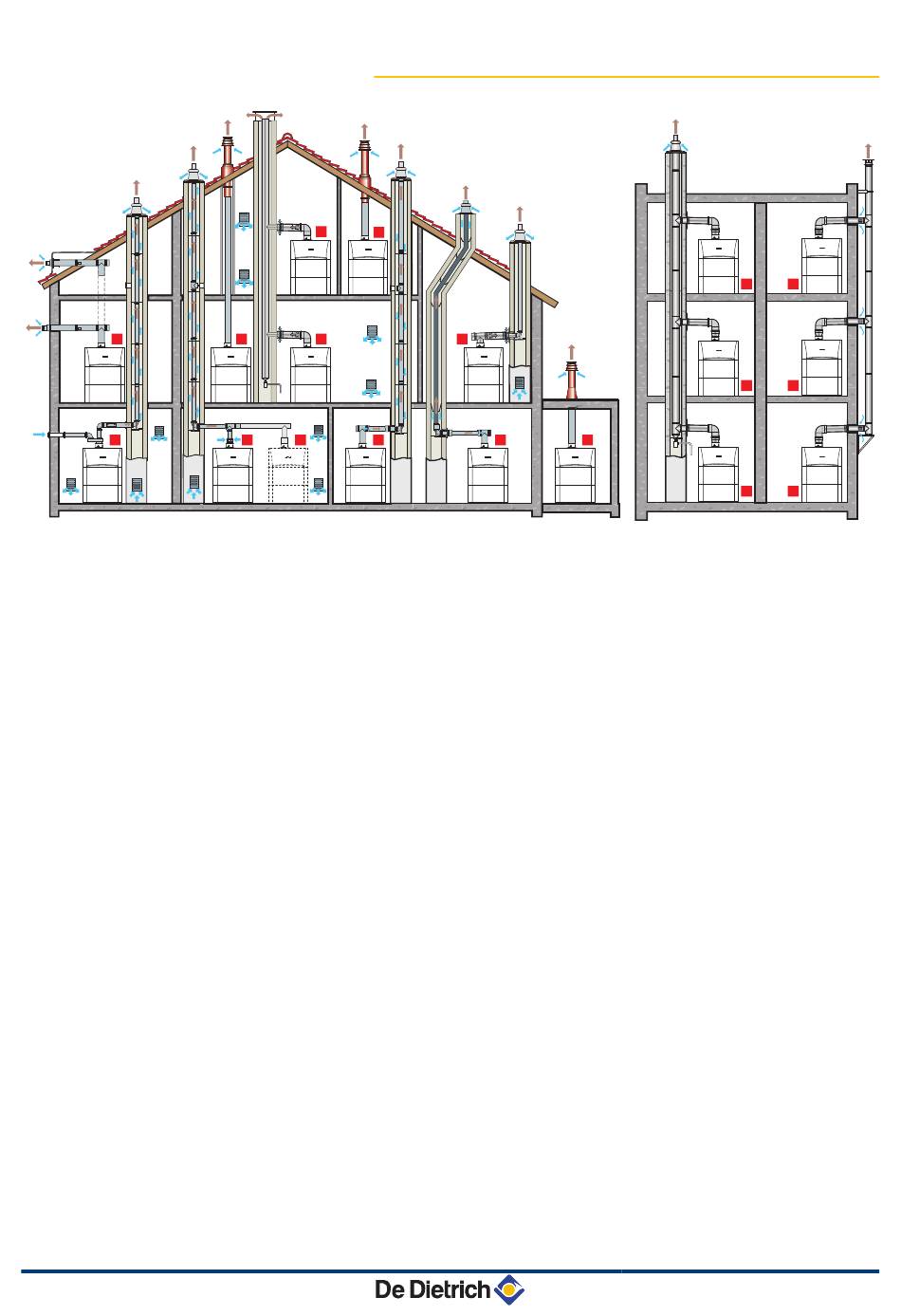

Planungshinweise
2
B 23P
9
4
C 93(x)
C 33(x)
Konfiguration B
33
Anschluss an eine Sammelleitung über eine
konzentrische Leitung (Verbrennungsluft wird aus dem
Heizungsraum angesaugt)
Alle unter Druck stehenden Teile des Geräts sind von Luft
umgeben.
Konfiguration B
- B
23
23P
Anschluss an einen Schornstein mithilfe eines
Anschlusskits (Verbrennungsluft wird aus dem
Heizungsraum angesaugt)
Konfiguration C
13(x)
Anschluss Verbrennungsluft/Abgas über konzentrische
Doppelzüge an die horizontale Luft-/Abgasführung
Konfiguration C
33(x)
Anschluss Verbrennungsluft/Abgas über konzentrische
Doppelzüge an die vertikale Luft-/Abgasführung (mit
Dachausgang)
Konfiguration C
43(x)
Luft/Abgasanschluss an einen Sammelleitung für dichte
Heizkessel (System 3CE P)
Konfiguration C
53
Separate Leitungsführung Verbrennungsluft/Abgas über
Doppelrohr-Adapter und einzügige Schornsteinrohre
(Ansaugung von Verbrennungsluft aus dem
Außenbereich)
Konfiguration C
83(x)
Abgasanschluss an eine Sammelleitung für dichte
Heizkessel. Die Luftzufuhr erfolgt individuell über eine
Luftzuleitung von außerhalb des Gebäudes.
5. Anlage
C 43(x)
C 83(x)
5
7
C 43(x)
C 83(x)
5
7
C 43(x)
C 83(x)
5
7
C003087-C
37
