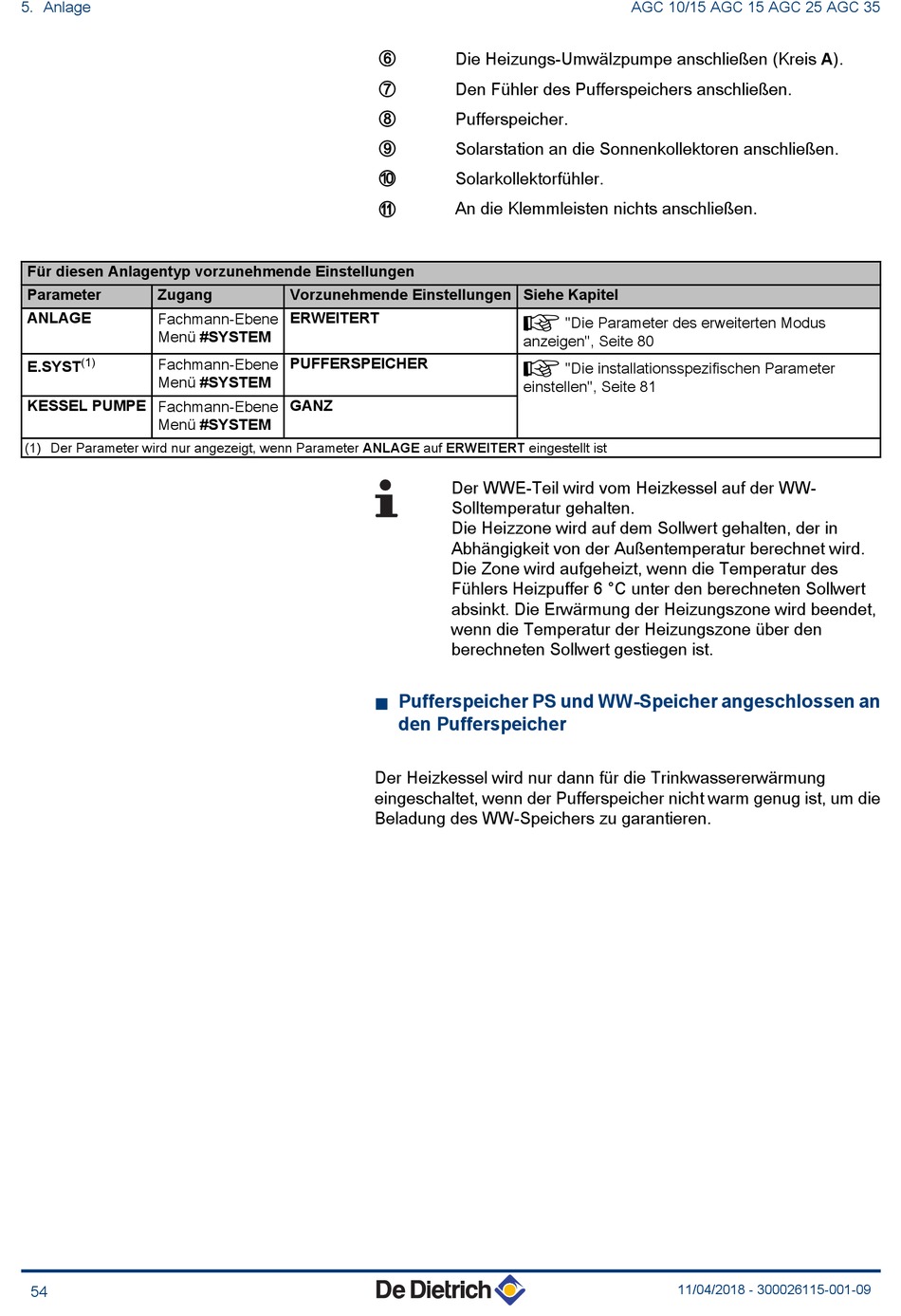

5. Anlage
Für diesen Anlagentyp vorzunehmende Einstellungen
Parameter
Zugang
Fachmann-Ebene
ANLAGE
Menü #SYSTEM
(1)
Fachmann-Ebene
E.SYST
Menü #SYSTEM
KESSEL PUMPE Fachmann-Ebene
Menü #SYSTEM
(1) Der Parameter wird nur angezeigt, wenn Parameter ANLAGE auf ERWEITERT eingestellt ist
54
Die Heizungs-Umwälzpumpe anschließen (Kreis A).
Y
Den Fühler des Pufferspeichers anschließen.
U
Pufferspeicher.
I
Solarstation an die Sonnenkollektoren anschließen.
O
Solarkollektorfühler.
P
An die Klemmleisten nichts anschließen.
a
Vorzunehmende Einstellungen Siehe Kapitel
ERWEITERT
PUFFERSPEICHER
GANZ
Der WWE-Teil wird vom Heizkessel auf der WW-
Solltemperatur gehalten.
Die Heizzone wird auf dem Sollwert gehalten, der in
Abhängigkeit von der Außentemperatur berechnet wird.
Die Zone wird aufgeheizt, wenn die Temperatur des
Fühlers Heizpuffer 6 °C unter den berechneten Sollwert
absinkt. Die Erwärmung der Heizungszone wird beendet,
wenn die Temperatur der Heizungszone über den
berechneten Sollwert gestiegen ist.
n Pufferspeicher PS und WW-Speicher angeschlossen an
den Pufferspeicher
Der Heizkessel wird nur dann für die Trinkwassererwärmung
eingeschaltet, wenn der Pufferspeicher nicht warm genug ist, um die
Beladung des WW-Speichers zu garantieren.
AGC 10/15 AGC 15 AGC 25 AGC 35
¼ "Die Parameter des erweiterten Modus
anzeigen", Seite 80
¼ "Die installationsspezifischen Parameter
einstellen", Seite 81
11/04/2018 - 300026115-001-09
