AGC 10/15 AGC 15 AGC 25 AGC 35

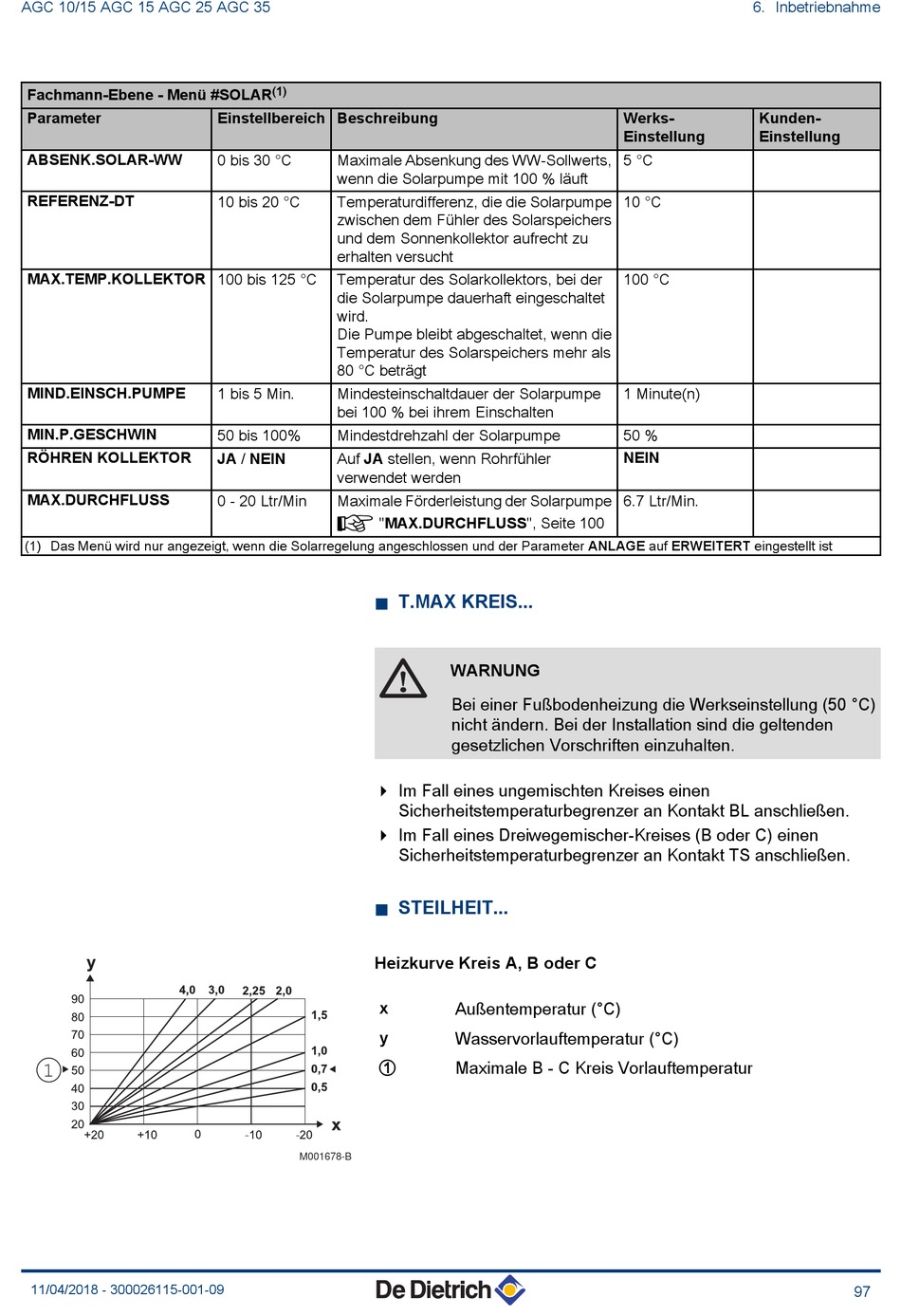

Fachmann-Ebene - Menü #SOLAR
Parameter
ABSENK.SOLAR-WW
REFERENZ-DT
MAX.TEMP.KOLLEKTOR 100 bis 125 °C
MIND.EINSCH.PUMPE
MIN.P.GESCHWIN
RÖHREN KOLLEKTOR
MAX.DURCHFLUSS
(1) Das Menü wird nur angezeigt, wenn die Solarregelung angeschlossen und der Parameter ANLAGE auf ERWEITERT eingestellt ist
1
11/04/2018 - 300026115-001-09
(1)
Einstellbereich Beschreibung
0 bis 30 °C
Maximale Absenkung des WW-Sollwerts,
wenn die Solarpumpe mit 100 % läuft
10 bis 20 °C
Temperaturdifferenz, die die Solarpumpe
zwischen dem Fühler des Solarspeichers
und dem Sonnenkollektor aufrecht zu
erhalten versucht
Temperatur des Solarkollektors, bei der
die Solarpumpe dauerhaft eingeschaltet
wird.
Die Pumpe bleibt abgeschaltet, wenn die
Temperatur des Solarspeichers mehr als
80 °C beträgt
1 bis 5 Min.
Mindesteinschaltdauer der Solarpumpe
bei 100 % bei ihrem Einschalten
50 bis 100%
Mindestdrehzahl der Solarpumpe
JA / NEIN
Auf JA stellen, wenn Rohrfühler
verwendet werden
0 - 20 Ltr/Min
Maximale Förderleistung der Solarpumpe
¼ "MAX.DURCHFLUSS", Seite 100
n T.MAX KREIS...
4 Im Fall eines ungemischten Kreises einen
4 Im Fall eines Dreiwegemischer-Kreises (B oder C) einen
n STEILHEIT...
Heizkurve Kreis A, B oder C
x
y
A
M001678-B
WARNUNG
Bei einer Fußbodenheizung die Werkseinstellung (50 °C)
nicht ändern. Bei der Installation sind die geltenden
gesetzlichen Vorschriften einzuhalten.
Sicherheitstemperaturbegrenzer an Kontakt BL anschließen.
Sicherheitstemperaturbegrenzer an Kontakt TS anschließen.
Außentemperatur (°C)
Wasservorlauftemperatur (°C)
Maximale B - C Kreis Vorlauftemperatur
6. Inbetriebnahme
Werks-
Kunden-
Einstellung
Einstellung
5 °C
10 °C
100 °C
1 Minute(n)
50 %
NEIN
6.7 Ltr/Min.
97
