AGC 10/15 AGC 15 AGC 25 AGC 35
1
2
3
4
11/04/2018 - 300026115-001-09
5.4.4.

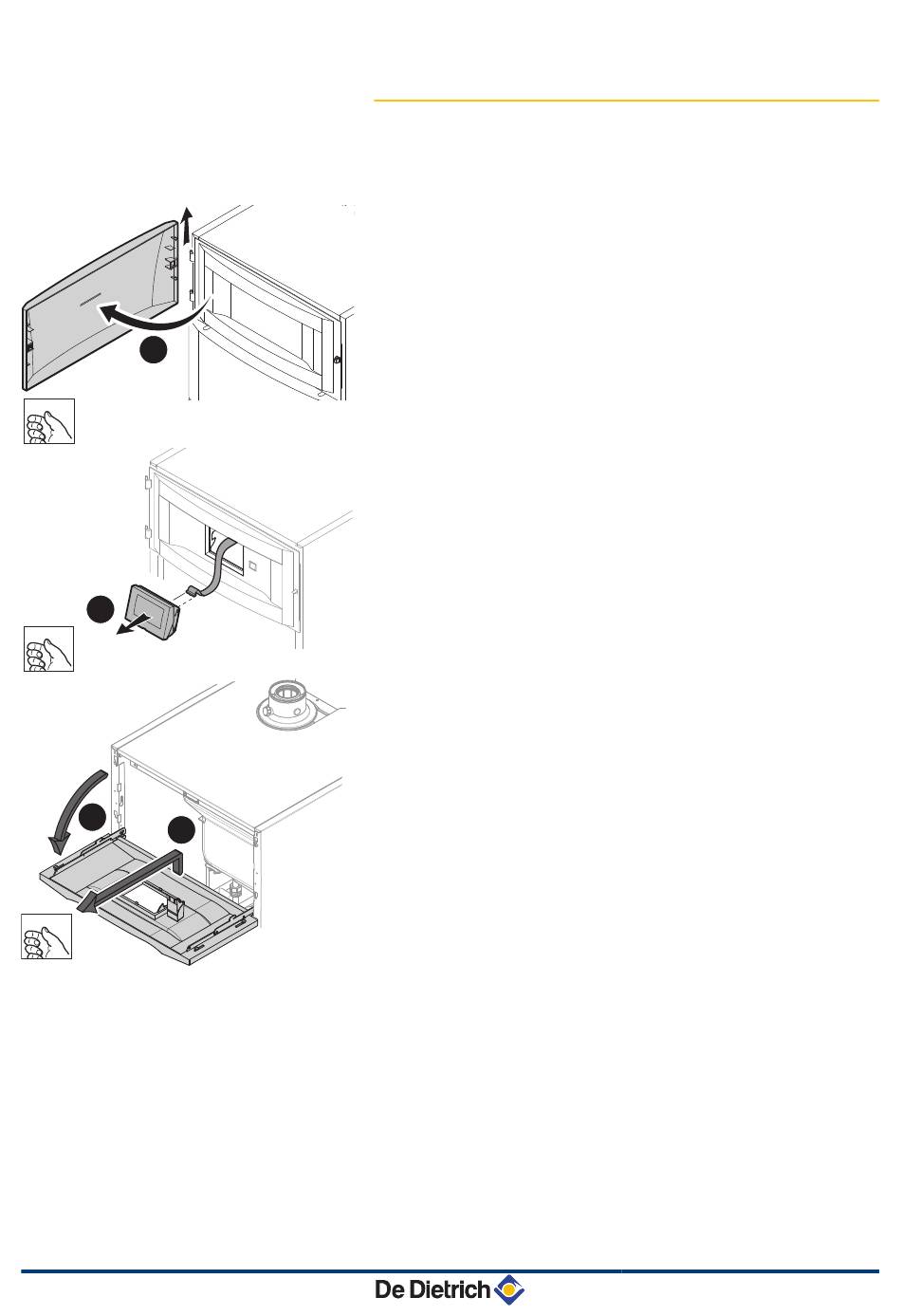

Bei Auslieferung öffnet sich die Zugangstür zum Schaltfeld nach
links. Die Zugangstür zum Schaltfeld kann auch so angebracht
werden, dass sie sich nach rechts öffnet. Dazu wie folgt vorgehen:
1. Die Klappe des Schaltfelds öffnen und abnehmen.
C003099-D
2. Das Regelungsmodul aus seiner Halterung herausnehmen und
vom Kabel trennen.
C003121-C
3. Den Halter des Regelungsmoduls abnehmen und umdrehen.
4. Das Schaltfeld abnehmen.
C003122-D
Vertauschen der Öffnungsrichtung der
Schaltfeldklappe
5. Anlage
