9. Bei Störungen

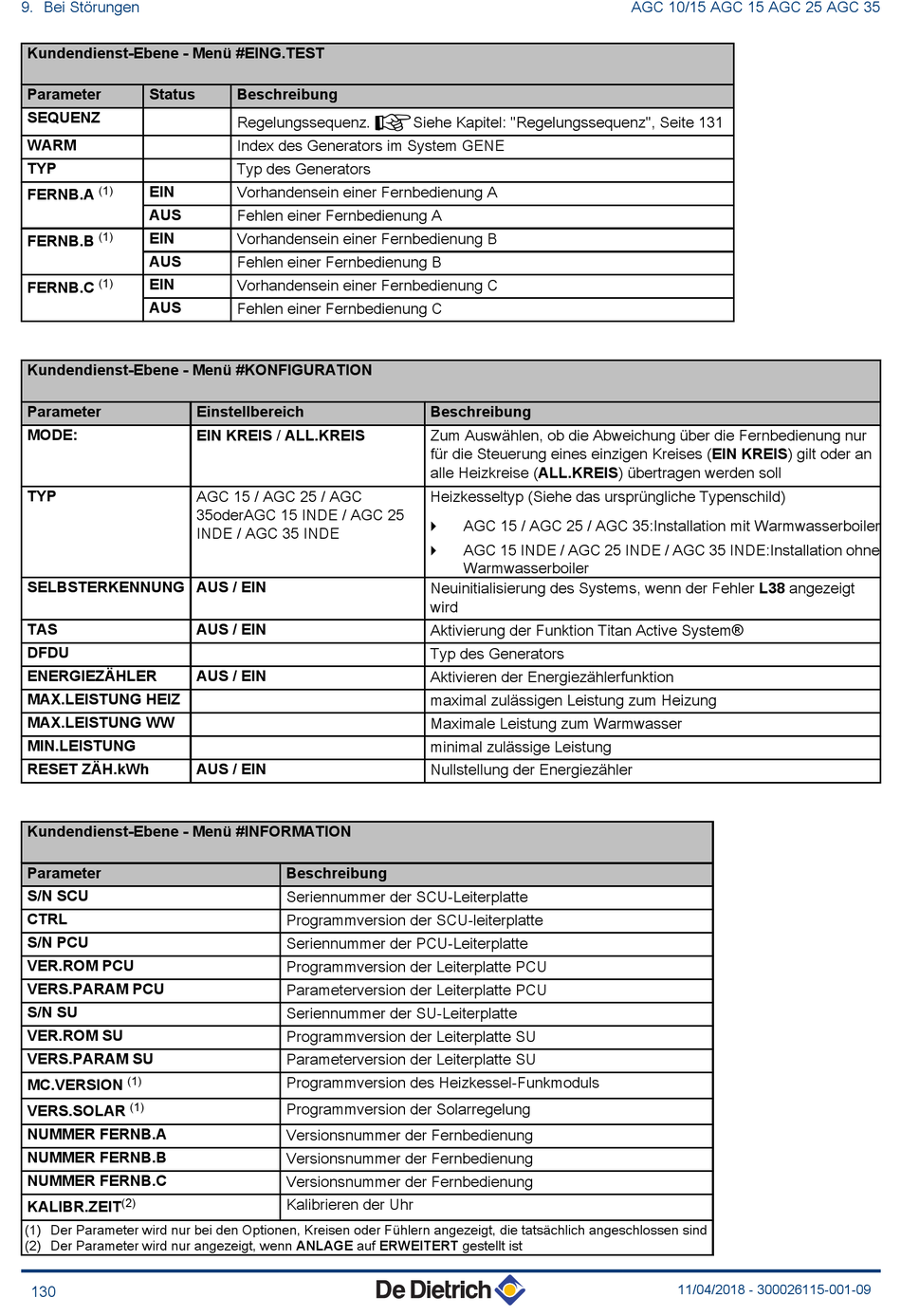

Kundendienst-Ebene - Menü #EING.TEST
Parameter
Status
SEQUENZ
WARM
TYP
(1)
EIN
FERNB.A
AUS
(1)
EIN
FERNB.B
AUS
(1)
EIN
FERNB.C
AUS
Kundendienst-Ebene - Menü #KONFIGURATION
Parameter
MODE:
TYP
SELBSTERKENNUNG AUS / EIN
TAS
DFDU
ENERGIEZÄHLER
MAX.LEISTUNG HEIZ
MAX.LEISTUNG WW
MIN.LEISTUNG
RESET ZÄH.kWh
Kundendienst-Ebene - Menü #INFORMATION
Parameter
S/N SCU
CTRL
S/N PCU
VER.ROM PCU
VERS.PARAM PCU
S/N SU
VER.ROM SU
VERS.PARAM SU
(1)
MC.VERSION
(1)
VERS.SOLAR
NUMMER FERNB.A
NUMMER FERNB.B
NUMMER FERNB.C
(2)
KALIBR.ZEIT
(1) Der Parameter wird nur bei den Optionen, Kreisen oder Fühlern angezeigt, die tatsächlich angeschlossen sind
(2) Der Parameter wird nur angezeigt, wenn ANLAGE auf ERWEITERT gestellt ist
130
Beschreibung
Regelungssequenz. ¼Siehe Kapitel: "Regelungssequenz", Seite 131
Index des Generators im System GENE
Typ des Generators
Vorhandensein einer Fernbedienung A
Fehlen einer Fernbedienung A
Vorhandensein einer Fernbedienung B
Fehlen einer Fernbedienung B
Vorhandensein einer Fernbedienung C
Fehlen einer Fernbedienung C
Einstellbereich
EIN KREIS / ALL.KREIS
AGC 15 / AGC 25 / AGC
35oderAGC 15 INDE / AGC 25
INDE / AGC 35 INDE
AUS / EIN
AUS / EIN
AUS / EIN
Beschreibung
Seriennummer der SCU-Leiterplatte
Programmversion der SCU-leiterplatte
Seriennummer der PCU-Leiterplatte
Programmversion der Leiterplatte PCU
Parameterversion der Leiterplatte PCU
Seriennummer der SU-Leiterplatte
Programmversion der Leiterplatte SU
Parameterversion der Leiterplatte SU
Programmversion des Heizkessel-Funkmoduls
Programmversion der Solarregelung
Versionsnummer der Fernbedienung
Versionsnummer der Fernbedienung
Versionsnummer der Fernbedienung
Kalibrieren der Uhr
Beschreibung
Zum Auswählen, ob die Abweichung über die Fernbedienung nur
für die Steuerung eines einzigen Kreises (EIN KREIS) gilt oder an
alle Heizkreise (ALL.KREIS) übertragen werden soll
Heizkesseltyp (Siehe das ursprüngliche Typenschild)
AGC 15 / AGC 25 / AGC 35:Installation mit Warmwasserboiler
4
AGC 15 INDE / AGC 25 INDE / AGC 35 INDE:Installation ohne
4
Warmwasserboiler
Neuinitialisierung des Systems, wenn der Fehler L38 angezeigt
wird
Aktivierung der Funktion Titan Active System®
Typ des Generators
Aktivieren der Energiezählerfunktion
maximal zulässigen Leistung zum Heizung
Maximale Leistung zum Warmwasser
minimal zulässige Leistung
Nullstellung der Energiezähler
AGC 10/15 AGC 15 AGC 25 AGC 35
11/04/2018 - 300026115-001-09
