5. Anlage
2
1
X20
PCU
X4
44
5.9.4.
PSU
SU
PCU
5.9.5.
A
Z
E
R

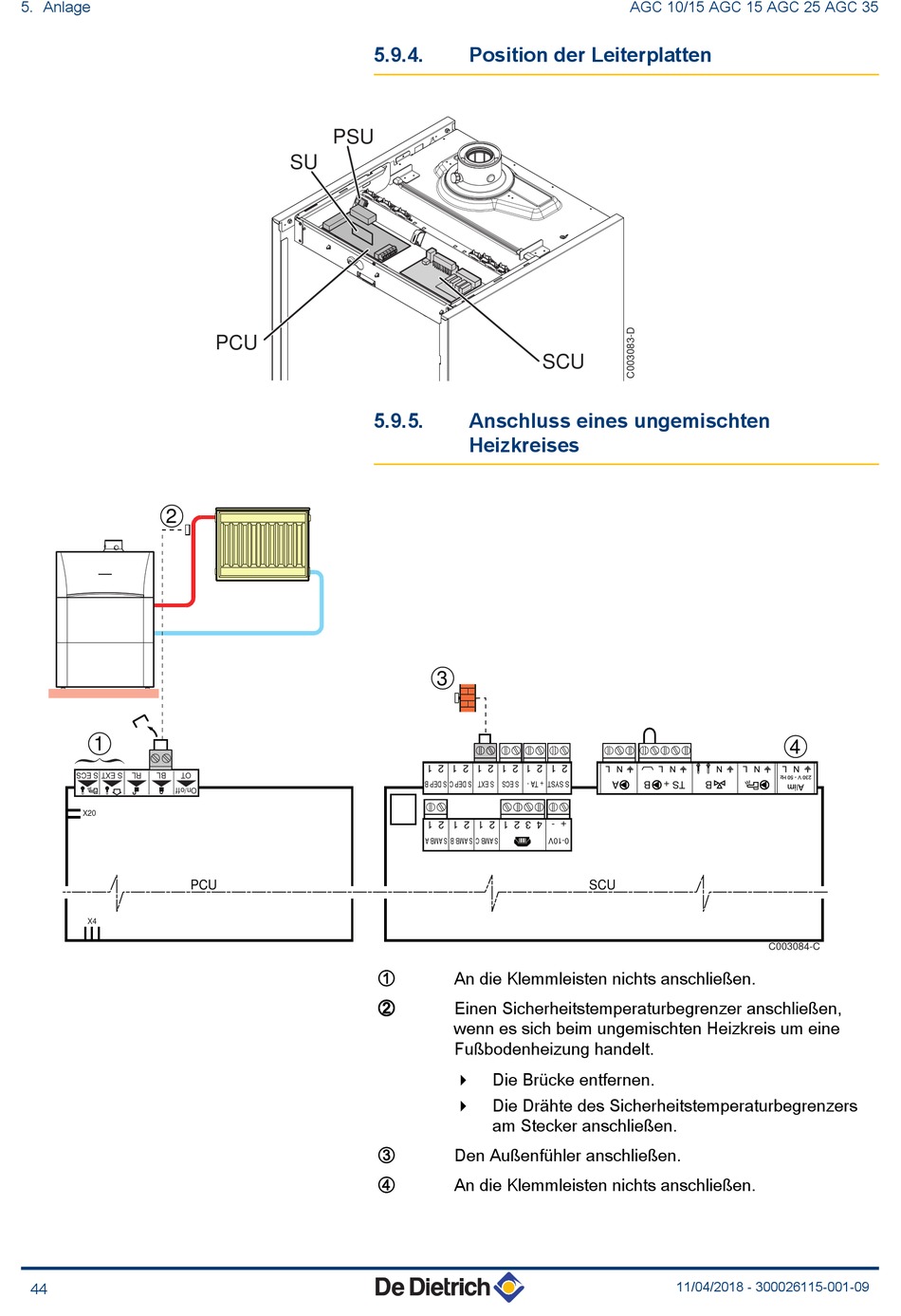

Position der Leiterplatten

SCU
Anschluss eines ungemischten
Heizkreises
3
SCU
An die Klemmleisten nichts anschließen.
Einen Sicherheitstemperaturbegrenzer anschließen,
wenn es sich beim ungemischten Heizkreis um eine
Fußbodenheizung handelt.
Die Brücke entfernen.
4
Die Drähte des Sicherheitstemperaturbegrenzers
4
am Stecker anschließen.
Den Außenfühler anschließen.
An die Klemmleisten nichts anschließen.
AGC 10/15 AGC 15 AGC 25 AGC 35
4
C003084-C
11/04/2018 - 300026115-001-09
