Domoplus
DPSM 3-25 CS
®
Gas-Brennwertkessel
Installations- und Wartungsanleitung
8331-4032 B
0301272-02/03.03 DE

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für De Dietrich Domoplus DPSM 3-25 CS

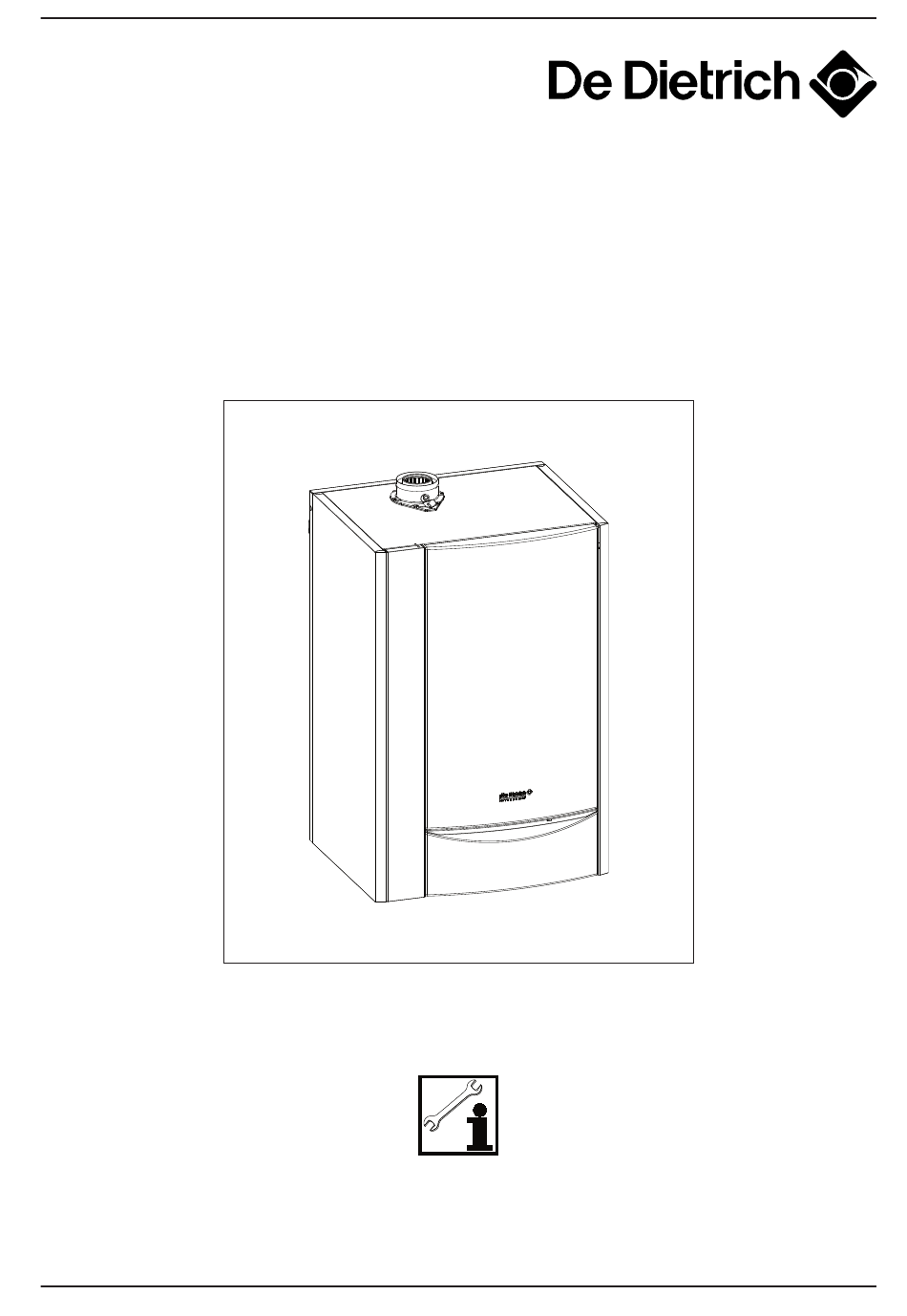

  • Seite 1 Domoplus DPSM 3-25 CS ® Gas-Brennwertkessel Installations- und Wartungsanleitung 8331-4032 B 0301272-02/03.03 DE...
  • Seite 2: Inhaltsverzeichnis

    Umstellung auf Flüssiggas ..... 21 Bestimmungsgemäße Verwendung ....3 Inbetriebnahmeprotokoll ......23 Produktmerkmale ........... 3 Wartung ............ 24 Aufbau Domoplus DPSM 3-25 CS ....4 Außerbetriebsetzung ........24 Sicherheitshinweise ........5 Kesselfronthaube und Seitenblende entfernen ..... 24 Installationshinweise ........ 5 Anodenfunktion alle zwei Jahre prüfen ..
  • Seite 3: Produktbeschreibung

    Produktbeschreibung Anwendung Der Gasbrennwertkessel Domoplus DPSM 3-25 CS ist für geschlossene Warmwasserheizungs- anlagen mit maximaler Vorlauftemperatur bis 100 °C, einstellbar auf maximal 85 °C, vorzugsweise für Kondensationsbetrieb und für Trinkwassererwärmung bestimmt. Produktmerkmale Leistungsbereich 3 bis 25 kW  Kategorie II für den Betrieb mit Erdgas...
  • Seite 4: Aufbau Domoplus Dpsm 3-25 Cs

    Produktbeschreibung...
  • Seite 5: Sicherheitshinweise

    Sicherheitshinweise VDI 2035 Richtlinien zur Verhütung von Bitte lesen Sie diese Schäden durch Korrosion und Installationsanleitung vor Steinbildung in Warmwasser- Installationsbeginn aufmerksam heizungsanlagen durch. VDE 0100 Starkstromanlagen bis 1000 V Für Schäden, die durch Nichtbeachtung Vorschriften und dieser Anleitung entstehen, entfallen Sonderanforderungen alle Haftungs- und Gewährleistungs- der Energieversorgungs-...
  • Seite 6: Allgemeine Hinweise

    Abstände des konzentrischen Abgassystems Warmwasserbereitung und des Kessels zu brennbaren Bauteilen Der Domoplus DPSM 3-25 CS ist mit einem sind nicht erforderlich. Bei Nennwärme- emaillierten Trinkwassererwärmer mit 55 Litern leistung der Feuerstätte werden keine höhe- Inhalt ausgerüstet. Die Aufheizung erfolgt ren Bauteiltemperaturen als 85 °C...
  • Seite 7: Aufstellraum

    Installationshinweise Sicherheitsgruppe nach DIN 1988 In die Kaltwasserleitung ist eine Sicherheits- gruppe entsprechend DIN 1988 ohne Druck- minderer eingebaut. Das Sicherheitsventil hat einen Ansprechdruck von 10 bar. Aufstellraum Der Gas-Brennwertkessel sollte in einem frost- freien, belüftbaren Raum installiert werden. Die Aufstellung in Räumen mit starkem Staubanfall, Wasch- oder Trockenräumen, ist nicht zulässig.
  • Seite 8: Installationsvarianten

    Installationshinweise...
  • Seite 9: Zulässige Abgasleitungslängen

    Installationshinweise Zulässige Abgasleitungslängen nach DIN 4705 für Abgasrohre aus Aluminium bzw. PPS Domoplus DPSM 3-25 CS Abgasleitung max. Kessel- waage- senk- senk- anschluss recht recht rechte mm Ø mm Ø mm Ø Länge Raumluftabhängig im Schacht B Raumluftunabhängig, Dachdurchführung C...
  • Seite 10: Hydraulisches Beispiel

    Installationshinweise Hydraulisches Beispiel Domoplus DPSM 3-25 CS Trinkwassersicherheitsgruppe mit Sicherheitsventil 10 bar und Rückflußverhinderer im Kessel eingebaut �� �� = Witterungsfühler = Absperrventil = Membran-Ausdehnungsgefäß = Manometerstutzen = Raumfühler/Fernbedienung = Prüfventil = Thermostatventil = Druckminderventil = Be- und Entlüfter KW = Kaltwasser = Absperrventil mit Entlüfter...
  • Seite 11: Installation

    Installation Wandmontage ��� ��� Für den Betrieb von raumluft- abhängigen Anlagen werden besondere Anforderungen an die Be- und Entlüftung des Aufstell- raumes gestellt. Aufstellung nach den gültigen örtlichen Vorschriften vornehmen. Verpackung entfernen.  Kessel auf der Transportpalette belassen. Nicht auf die Anschlüsse stellen. Rückseite Aufstellort für Brennwertkessel (und Speicher) ...
  • Seite 12: Gasanschluss

    Installation Gasanschluss ��� ��� ���� Arbeiten an gasführenden Teilen dürfen nur von konzessionierten Fachfirmen durchgeführt werden. Nennweite der Gasanschlussleitung nach den  geltenden Vorschriften bestimmen. Die Installation eines thermisch auslösenden Gas-Absperrhahnes (TAS) ist vorgeschrieben. Gasabsperrhahn* montieren - Verschraubung  kesselseitig - Gasanschluss des Kessels mit Maulschlüssel SW 16 gegenhalten.
  • Seite 13: Hydraulische Einbindung

    Installation Hydraulische Einbindung Der Domoplus DPSM 3-25 CS darf nur in geschlossenen Heizungsanlagen betrieben werden. Bei Fußbodenheizkreisen muss bauseits eine Übertemperatursicherung installiert werden. Im Fußbodenheizkreis ohne Systemtrennung sind nur sauerstoffdichte Kunststoffrohre nach DIN 4726 zu verwenden. Besteht die Forderung nach einer Wasser- behandlung, so ist eine Unbedenklichkeits- bescheinigung insbesondere für Anlagenteile...
  • Seite 14: Elektrischer Anschluss

    Installation Elektrischer Anschluss Der elektrische Anschluss darf nur durch einen Fachmann ausgeführt werden. Es müssen die geltenden Richtlinien und die örtlichen Vorschriften beachtet werden. Bei Arbeiten an elektrischen Einrichtungen, Zuleitungen allpolig spannungsfrei schalten. Notschalter DIN VDE 0116 (DVGW-TRGI) (erforderlich bei einer Gesamt-Nennleistung > 50 kW) Die Brenner von Gasfeuerstätten müssen durch einen außerhalb des Aufstellraumes angeord- neten Schalter jederzeit abgeschaltet werden...
  • Seite 15: Kondenswasserableitung

    Installation Kondenswasserableitung Kondenswasser Das Arbeitsblatt ATV- A251 „Kondensate aus Sicherheitsventil Brennwertkessel“ enthält wichtige Hinweise zur Trinkwasser Einleitung des Kondenswassers aus Brenn- wertkesseln in öffentliche Abwasseranlagen. Sicherheitsventil In jedem Fall müssen jedoch die Bestimmungen Heizungswasser der örtlichen Abwasserbehörde erfüllt werden. Für den Domoplus kann im Bedarfsfall eine Neutalisationseinrichtung** geliefert werden.
  • Seite 16: Inbetriebnahme

    Inbetriebnahme Kesselanlage mit Wasser füllen Die Inbetriebnahme darf nur von einer konzessionierten Fachfirma durchgeführt werden. Vor der Inbetriebnahme muss die Heizungs- anlage vollständig entleert und gespült werden. Die anschließende Befüllung darf nur mit unbehandeltem, frischem Trinkwasser erfolgen. Der Betrieb ohne gefüllten Kondenswas- sersiphon kann zu Beschädigungen des Brennwertkessels führen! Für den Einsatz von Inhibitoren ist entweder...
  • Seite 17: Trinkwassererwärmer Füllen Und Entlüften

    Inbetriebnahme Trinkwassererwärmer füllen und entlüften Speicher-Wassererwärmer über die  Kaltwasserzuleitung befüllen. Gleichzeitig Zapfhahn zur Entlüftung der  Speichers kurzzeitig öffnen. Speicherflanschdeckel nach der ersten  Aufheizung auf Dichtheit prüfen. Trinkwasserdurchflussmenge einstellen Der Trinkwasserdurchfluss ist werkseitig auf ca. 10 l/min eingestellt. Das entspricht einer Warm- wasserdauerleistung von ca.
  • Seite 18: Gasanschlussdruck Überprüfen

    = 15,0 kWh/m , Anschlussdruck 20 mbar eingestellt. Werkseitig eingestellte Brennerbelastung bei Heizbetrieb: - Domoplus DPSM 3-25 CS: 18,3 kW bei Brauchwasserbetrieb: - Domoplus DPSM 3-25 CS: 24,5 kW Die Brennereinstellung erfolgt ausschließlich über die Kontrolle des CO -Gehaltes der Abgase bei maximaler Leistung.
  • Seite 19 Inbetriebnahme Kunststoff-Verschlussstopfen  Messstutzen entfernen. -Gehalt der Abgase mit Messgerät prüfen.  Erdgas E -Gehalt: 9,0 %, Luftzahl ca. 1,25 Erdgas LL -Gehalt: 8,8 %, Luftzahl ca. 1,25 Brennereinstellung ab ±0,5% Abweichnung korrigieren. Gasdurchsatz an Einstellschraube einstellen  bis der erforderliche CO -Gehalt erreicht ist.
  • Seite 20: Leistungsanpassung

    Inbetriebnahme Leistungsanpassung Einstelltabelle Brennerbelastung Über die Einstellung der prozentualen Kessel- Domoplus DPSM 3-25 CS leistung kann eine Anpassung der maximalen Gebläse- Belastung für Heizbetrieb erfolgen, siehe Belastung Einstellwert drehzahl1/ Tabelle und Anleitung DIEMATIC 3. Für den Warmwasserbetrieb ist der Brenner...
  • Seite 21: Umstellung Auf Flüssiggas

    Umstellung auf Flüssiggas Umrüstsatz Flüssiggas Domoplus DPSM 3-25 CS: Art.-Nr. 8531-7022, Kolli-Nr. HC 32 Umrüstsatz einbauen Arbeiten an gasführenden Teilen dürfen nur durch konzessionierte Fachfirmen durchgeführt werden. Es sind die geltenden technischen Regeln zu beachten! Betriebsschalter auf Position "0" schalten.
  • Seite 22: Aufkleber Aufkleben

    Umstellung auf Flüssiggas Gasabsperrhahn öffnen.  Messnippel und Gasarmatur mit  Lecksuchspray auf Dichtheit prüfen. Brennereinstellung Die Brennereinstellung erfolgt ausschließlich über die Kontrolle des CO -Gehaltes der Abgase bei maximaler Leistung. Brenner voreinstellen: Einstellschraube  eine Umdrehung nach rechts drehen. Betriebsschalter auf Position „I“...
  • Seite 23: Inbetriebnahmeprotokoll

    Inbetriebnahmeprotokoll Bitte ausgeführte Arbeiten ankreuzen bzw. Messwerte eintragen π Anlage: Installationsfirma: 1. Gasleitung auf Dichtheit prüfen π 2. Zuluft- und Abgasführung überprüfen π 3. Abgasleitung auf Dichtigkeit prüfen π 4. Neutralisationseinrichtung, falls vorhanden, überprüfen π 5. Angaben auf dem Geräteschild mit der vorhandenen Gasart vergleichen π...
  • Seite 24: Wartung

    Wartung Es ist eine jährliche Wartung des Brennwertkessels durchzuführen. Diese darf nur durch einen � � � � � �� �� �� �� �� �� �� �� Fachmann erfolgen. � � Wir empfehlen den Abschluss eines War- tungsvertrages. Die Unterlassung von Wartungen erhöht das Sicherheitsrisiko.
  • Seite 25: Anodenfunktion Alle Zwei Jahre Prüfen

    Wartung Anodenfunktion alle zwei Jahre prüfen Die Funktionsprüfung der Schutz-Anode kann ohne Betriebsunterbrechung durch Messen des Schutzstromes erfolgen: Kunststoffdeckel und Wärmedämmung  entfernen. Masseleitung von der Steckfahne abziehen.  Messgerät (Messbereich bis 5 mA) zwischen  Masseleitung und Steckfahne in Reihe schalten.
  • Seite 26: Brenner Ausbauen

    Wartung Brenner ausbauen Brenner und Wärmetauscher können heiß sein - Verbrennungsgefahr! Zündkabel abziehen.  Gebläseanschlusstecker abziehen.  Schalldämpfer abziehen.  Sicherungsschraube Feuerungsautomat los-  schrauben und Feuerungsautomat entfernen. Gasanschluss-Überwurfmutter losschrauben.  Langmuttern losschrauben.  Ventilator mit Gas-Luft-Kanal anheben  und herausnehmen. Wenn der Brenner erkaltet ist: Zylinderbrenner komplett mit Dichtung her-...
  • Seite 27: Wärmetauscher Ausbauen

    Wartung Bei großer Verschmutzung Wärmetauscher ausbauen Anschlusskabel (2 Kabel) + abziehen.  Entleerungshahn öffnen.  Nach vollständiger Entleerung des Wärmetauschers: Kondenswassersiphon abschrauben.  Überwurfmutter Vorlauf losschrauben.  Dichtung herausnehmen.  Überwurfmutter Rücklauf losschrauben.  Dichtung herausnehmen.  Wärmetauscher etwas anheben und ...
  • Seite 28: Zündelektrode Prüfen

    Wartung Zündelektrode überprüfen Zündelektrode auf Abbrand und Elektroden-  abstand überprüfen, ggf. erneuern. Erforderlicher Elektrodenabstand: 3,5 ± 0,5 mm Brenner einbauen Zylinderbrenner einsetzen.  Dichtung mit der Öffnung für die Zündkerze  nach vorne einsetzen. Ventilator mit Gas-Luft-Kanal aufsetzen.  Langmuttern aufschrauben.
  • Seite 29: Kontrollieren

    Wartung Brennereinstellung (Emmissionsprüfung) und Ionisationsstrom kontrollieren Während der Emissionsprüfung wird in den Betriebsstellungen maximale und minimale Brennerleistung im Display der Diematic - im Wechsel mit der Gebläsedrehzahl und der Kesseltemperatur - der Ionisations- strom angezeigt. Brennwertkessel einschalten  -Messung der Abgase bei maximaler ...
  • Seite 30: Fühlerwiderstand Außenfühler

    Wartung ����� 3500 ����� 3000 ����� 2500 ����� 2000 ����� 1500 ����� 1000 ���� � � �� �� �� �� �� �� �� �� �� ��� ���������� �� �� Aussentemperatur in °C Widerstandskurve Außenfühler Widerstandskurve Fühler NTC 10 kOhm Fühlerwiderstand NTC 10 kOhm Fühlerwiderstand Außenfühler (Kesselvorlauf, Kesselrücklauf, Warmwasser, Abgas)
  • Seite 31: Schaltplan

    Schaltplan Domoplus DPSM 3-25 CS...
  • Seite 32: Technische Daten

    Technische Daten Domoplus DPSM 3-25 CS CE 0085 BL 0341 Produkt-Ident-Nr. Nennwärmebelastung - min./max. 4,2-24,5 Nennwärmeleistung 40/30 °C - min./max. 4,5-24,9 Nennwärmeleistung 80/60 °C - min./max. 4,0-23,6 Leistungsverhältnis Normnutzungsgrad 40/30 °C DIN 4702 Teil 8 Normnutzungsgrad 75/60 °C DIN 4702 Teil 8 Mittlerer Abgasverlust bei 40/30 °C * Mittlerer Abgasverlust bei 75/60 °C * Mittlere Abgastemperatur bei 40/30 °C *...
  • Seite 33: Pumpendiagramm

    Technische Daten �������������� ��� ���������������� ��� �������� ���� ����� ��� ���� ���� ��� � ��� ��� ��� � ��� ��� ��� ��� � ��� ��� � �������������� ��� ��� � �� � ��� ��� ���� � ��� ���� � ��� ���� �...
  • Seite 34: Abmessungen

    Technische Daten Abmessungen Domoplus DPSM 3-25 CS ��� ��� ���� ������� �� �� ���� �� �� �� ��� ��� ��� ��� ��� ��� ���...
  • Seite 35 ...
  • Seite 36 ����������������������������������������������������������������� ������������������ ������������������ ��� ������������������������ ��������������������� �������������������������� ���������������������� ���������������������������������������������������������������������� ������������������������������������������������������������������������ ���������������������������������������������������� ����������������������������� ������������������������ ��������������������������������������������������������������������� ����������������������������������������������������������������������� ������������������������������������������������������������������������������������������������ ������������������� ������������������ � ������������������������������������������������������������������������������������������������������������ �������������������������������������������� �������������������� ��� ����������������������������������������������������������������� ��������������������������������������������������������������������������� ������������������������������������� ����������������������������������������������������������������������������������������������������������� ������������������������������������������������ ������������������ �������������������������������������� ���������������������������������...
