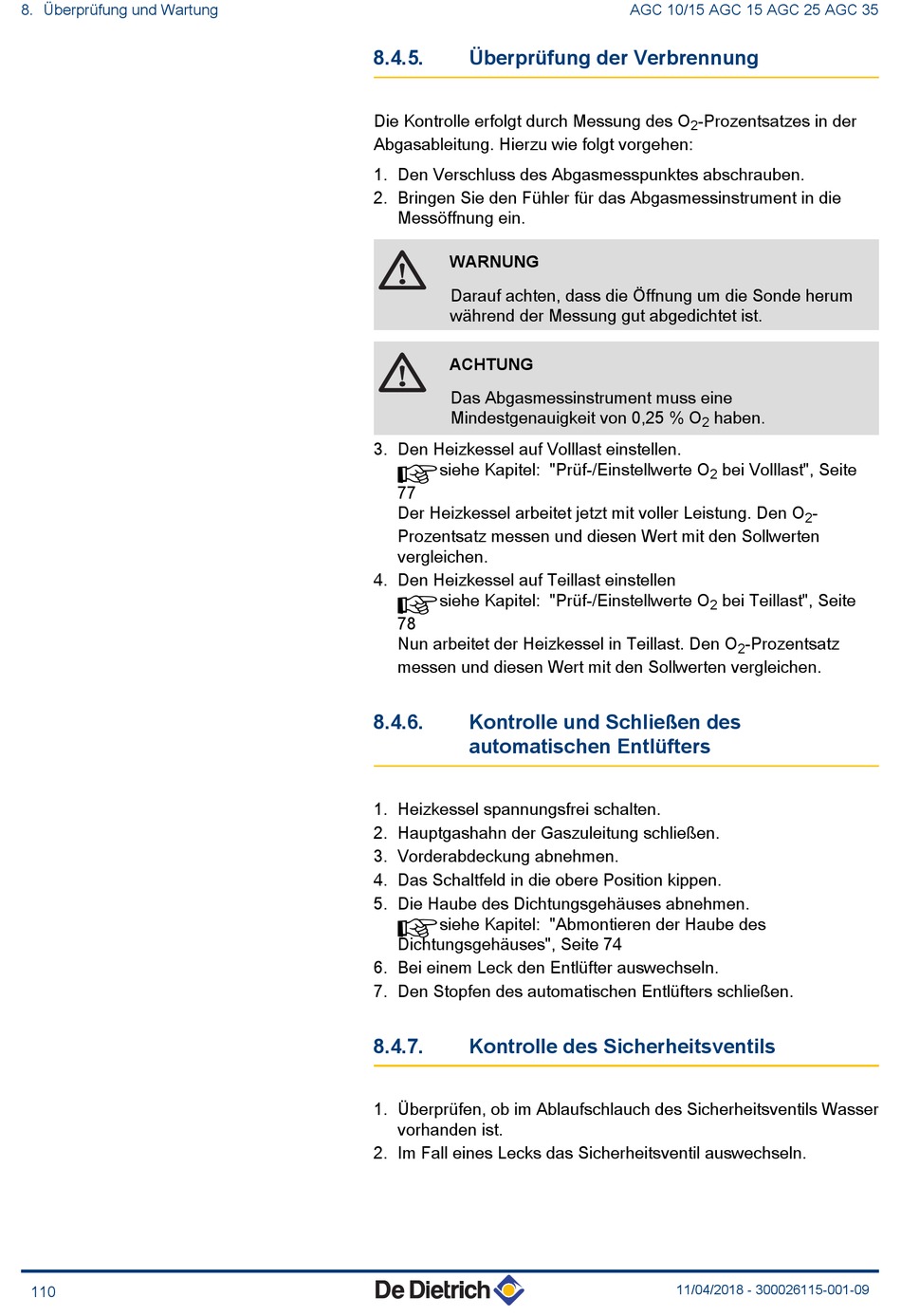

8. Überprüfung und Wartung
110
8.4.5.
Überprüfung der Verbrennung
Die Kontrolle erfolgt durch Messung des O
Abgasableitung. Hierzu wie folgt vorgehen:
1. Den Verschluss des Abgasmesspunktes abschrauben.
2. Bringen Sie den Fühler für das Abgasmessinstrument in die
Messöffnung ein.
WARNUNG
Darauf achten, dass die Öffnung um die Sonde herum
während der Messung gut abgedichtet ist.
ACHTUNG
Das Abgasmessinstrument muss eine
Mindestgenauigkeit von 0,25 % O
3. Den Heizkessel auf Volllast einstellen.
¼ siehe Kapitel: "Prüf-/Einstellwerte O
77
Der Heizkessel arbeitet jetzt mit voller Leistung. Den O
Prozentsatz messen und diesen Wert mit den Sollwerten
vergleichen.
4. Den Heizkessel auf Teillast einstellen
¼ siehe Kapitel: "Prüf-/Einstellwerte O
78
Nun arbeitet der Heizkessel in Teillast. Den O
messen und diesen Wert mit den Sollwerten vergleichen.
8.4.6.
Kontrolle und Schließen des
automatischen Entlüfters
1. Heizkessel spannungsfrei schalten.
2. Hauptgashahn der Gaszuleitung schließen.
3. Vorderabdeckung abnehmen.
4. Das Schaltfeld in die obere Position kippen.
5. Die Haube des Dichtungsgehäuses abnehmen.
¼ siehe Kapitel: "Abmontieren der Haube des
Dichtungsgehäuses", Seite 74
6. Bei einem Leck den Entlüfter auswechseln.
7. Den Stopfen des automatischen Entlüfters schließen.
8.4.7.
Kontrolle des Sicherheitsventils
1. Überprüfen, ob im Ablaufschlauch des Sicherheitsventils Wasser
vorhanden ist.
2. Im Fall eines Lecks das Sicherheitsventil auswechseln.
AGC 10/15 AGC 15 AGC 25 AGC 35
-Prozentsatzes in der
2
haben.
2
bei Volllast", Seite
2
bei Teillast", Seite
2
-Prozentsatz
2
11/04/2018 - 300026115-001-09
-
2
